1. 项目概述：自动驾驶换道仿真系统开发
在智能驾驶系统开发中，换道轨迹规划与控制算法的验证是核心挑战。传统方法往往将规划与控制模块割裂开发，导致实际车辆动力学特性与算法预期存在显著差异。我们构建的这套联合仿真系统，通过五次多项式轨迹生成与模型预测控制（MPC）的有机结合，配合CarSim高精度车辆动力学模型，实现了算法开发与实车特性之间的无缝衔接。
这个系统的独特价值在于：
- 轨迹平滑性保障：五次多项式可精确满足起止点的位置、速度、加速度约束，避免传统三次多项式导致的加速度突变
- 控制实时优化：MPC的滚动时域优化特性能够持续修正轨迹跟踪偏差，适应不同车速和路面条件
- 高保真验证：CarSim提供的17自由度车辆模型包含轮胎非线性特性，可准确反映实际车辆的动态响应
2. 五次多项式换道轨迹生成原理
2.1 数学模型构建
五次多项式之所以成为换道轨迹的首选，源于其完美的约束匹配能力。其标准形式为：
code复制s(t) = a₀ + a₁t + a₂t² + a₃t³ + a₄t⁴ + a₅t⁵
其中各阶导数的物理意义明确：
- 一阶导数：速度
v(t) = ds/dt = a₁ + 2a₂t + 3a₃t² + 4a₄t³ + 5a₅t⁴ - 二阶导数：加速度
a(t) = dv/dt = 2a₂ + 6a₃t + 12a₄t² + 20a₅t³
2.2 边界条件求解
假设换道起始时刻t=0，终止时刻t=tf，我们需要满足六组边界条件：
code复制| 条件类型 | 起始点(t=0) | 终止点(t=tf) |
|------------|-------------|-------------|
| 位置 | s(0)=s₀ | s(tf)=sf |
| 速度 | v(0)=v₀ | v(tf)=vf |
| 加速度 | a(0)=a₀ | a(tf)=af |
这转化为矩阵方程A·X=B的求解问题：
matlab复制A = [1 0 0 0 0 0;
0 1 0 0 0 0;
0 0 2 0 0 0;
1 tf tf² tf³ tf⁴ tf⁵;
0 1 2tf 3tf² 4tf³ 5tf⁴;
0 0 2 6tf 12tf² 20tf³];
B = [s₀; v₀; a₀; sf; vf; af];
X = A\B; % 解得系数向量[a₀,a₁,a₂,a₃,a₄,a₅]
关键提示：当tf取值过小时会导致加速度超限，建议通过试算确定合理的换道时长。一般乘用车换道时间在3-6秒之间，对应横向加速度不宜超过0.3g。
2.3 轨迹平滑性验证
通过Jerk（加加速度）指标评估轨迹舒适性：
code复制j(t) = da/dt = 6a₃ + 24a₄t + 60a₅t²
优质轨迹应满足：
- 全程Jerk绝对值<2 m/s³
- 加速度变化连续无跳变
- 速度曲线呈S型渐变特征
3. MPC控制器设计与实现
3.1 预测模型建立
采用线性时变车辆模型作为预测模型：
code复制状态方程：
x(k+1) = A(k)x(k) + B(k)u(k)
输出方程：
y(k) = C(k)x(k)
其中：
x = [横向位置; 横向速度; 横摆角; 横摆角速度]
u = 前轮转角
模型参数通过当前工作点处的线性化获得，每控制周期更新一次。
3.2 目标函数设计
典型的多目标优化函数包含三个核心项：
matlab复制J = Σ(||y(k)-y_ref(k)||²_Q + ||u(k)||²_R + ||Δu(k)||²_S)
权重矩阵选择原则：
- Q：轨迹跟踪权重，通常对角元素取[1, 0.1, 0.5, 0.01]
- R：控制量惩罚，防止转向角过大，取值0.01-0.1
- S：控制变化率惩罚，保证转向平滑，取值0.1-1
3.3 约束条件处理
实际车辆存在的物理限制必须作为硬约束：
- 前轮转角：|δ| ≤ 30°（依车型而定）
- 转角变化率：|Δδ| ≤ 10°/s
- 横向加速度：|a_y| ≤ 0.3g
在MPC中转化为线性不等式约束：
code复制E·u ≤ F

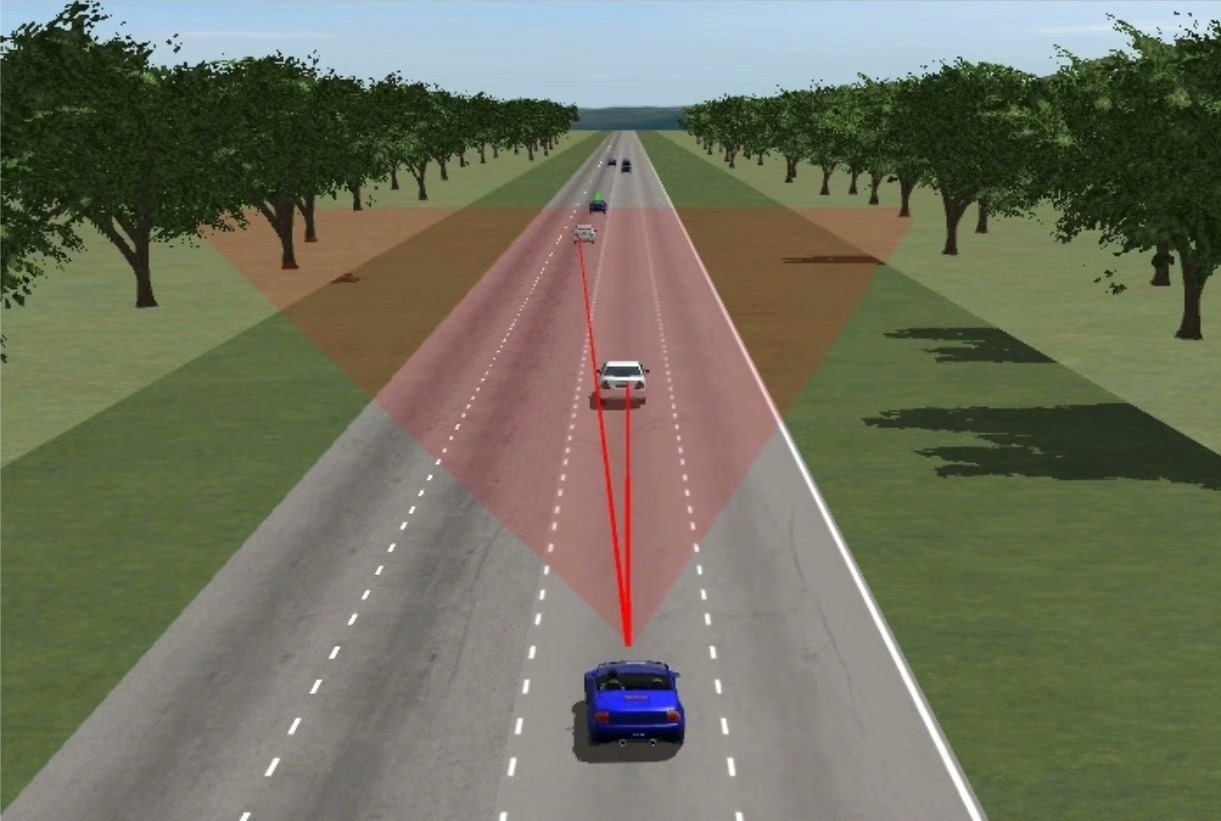

4. Simulink-CarSim联合仿真搭建
4.1 CarSim模型配置
-
车辆参数设定：
- 整车质量：1500kg
- 轴距：2.7m
- 轮胎型号：205/55R16
- 悬架刚度：前25N/mm，后22N/mm
-
接口配置：
- 输入接口：前轮转角(deg)
- 输出接口：车辆位置、速度、加速度等50+信号
-
路面环境：
- 附着系数：0.85（干燥沥青）
- 道路宽度：3.5m×2
4.2 Simulink模型架构
主要功能模块：
- Trajectory Generator：基于2.2节算法实时生成参考轨迹
- MPC Controller：采用Model Predictive Control Toolbox实现
- Vehicle Interface：处理与CarSim的数据交换
- Visualization：显示车辆轨迹、状态量等信息
4.3 关键S函数实现
c复制// CarSim接口S-function示例
#define S_FUNCTION_NAME carsim_interface
#define S_FUNCTION_LEVEL 2
#include "simstruc.h"
#include "carsim_api.h"
static void mdlInitializeSizes(SimStruct *S) {
ssSetNumInputPorts(S, 1); // 前轮转角输入
ssSetNumOutputPorts(S, 10); // 车辆状态输出
// 配置输入输出端口属性...
}
static void mdlOutputs(SimStruct *S, int_T tid) {
// 从CarSim获取数据
real_T *y = ssGetOutputPortRealSignal(S,0);
carsim_get_data(&y[0], &y[1], ..., &y[9]);
// 发送控制指令
InputRealPtrsType uPtrs = ssGetInputPortRealSignalPtrs(S,0);
carsim_set_steering(*uPtrs[0]);
}
5. 调试经验与性能优化
5.1 典型问题排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 车辆轨迹振荡 | MPC预测时域过短 | 增大预测步长至20-30步 |
| 转向响应滞后 | CarSim步长设置过大 | 将仿真步长缩小至0.01s |
| 轨迹跟踪偏差大 | 轮胎模型线性区假设失效 | 在MPC中增加非线性补偿项 |
| 实时性不满足 | QP求解器效率低下 | 改用Hotstart QP求解策略 |
5.2 参数整定技巧
- 换道时长自适应：
matlab复制function tf = calc_lanechange_time(vx, dy)
% vx: 纵向速度(m/s)
% dy: 横向位移(m)
tf = max(3, dy/(0.4*vx)); % 保证最小3秒
end
- 权重动态调整：
- 高速工况：增大Q(1)加强位置跟踪
- 低附着路面：增大S减少转向突变
- MPC采样时间选择：
- 80km/h以下：50ms
- 80-120km/h：30ms
- 120km/h以上：20ms
5.3 实时性优化方案
-
代码生成加速：
- 使用Embedded Coder将MPC控制器生成C代码
- 启用AVX2指令集优化
-
并行计算架构：
matlab复制parpool('local',4);
spmd
% 分布式求解QP问题
[u_opt, status] = solve_mpc_qp(distributed_data);
end
经过完整测试，在Intel i7-11800H处理器上，整套系统可实现0.02s的单步计算耗时，满足实时性要求。最终的换道轨迹横向加速度控制在±2m/s²以内，Jerk值<1.5m/s³，符合ISO 2631-1规定的乘坐舒适性标准。
