无人机动态避障：改进DWA算法原理与MATLAB实现

1. 动态环境下无人机自主避障的挑战与需求

无人机在动态环境中的自主避障能力是当前研究的热点与难点。与静态环境不同，动态环境中存在多种不确定性因素，这对路径规划算法提出了更高要求。典型的动态环境特征包括：

• 移动障碍物：行人、车辆、其他飞行器等具有不可预测的运动轨迹
• 突发障碍：临时施工区域、天气突变导致的危险区域等随机出现
• 环境变化：光照条件、风速风向等环境因素的动态变化

传统全局路径规划算法如A*和Dijkstra在静态环境中表现良好，但在动态场景中存在明显不足：

1. 计算效率问题：全局重新规划耗时过长，无法满足实时性要求
2. 响应滞后问题：环境变化后需要完整重新计算路径
3. 灵活性不足：难以应对突发障碍和快速变化的场景

实际测试表明，在动态环境中，传统全局规划算法的避障成功率通常低于60%，且计算时间随环境复杂度呈指数级增长。

2. DWA算法原理与无人机适配性分析

2.1 DWA核心思想解析

动态窗口法(Dynamic Window Approach)是一种基于速度空间的局部路径规划算法，其核心思想可以概括为：

1. 速度空间采样：在当前速度基础上生成可达的速度组合(v,ω)
2. 可行窗口筛选：考虑运动学和动力学约束，排除不可行速度
3. 最优速度选择：基于评价函数选择最佳速度组合

算法流程如下：

matlab复制while not reach goal do
    // 获取当前状态
    x = getCurrentState();

    // 生成动态窗口
    Vr = generateDynamicWindow(x);

    // 评估所有可行速度
    for each (v,ω) in Vr do
        evaluateTrajectory(x,v,ω);
    end

    // 选择最优速度
    (v_best,ω_best) = selectBestVelocity();

    // 执行运动
    executeMotion(v_best,ω_best);
end

2.2 无人机系统的特殊适配

将DWA应用于无人机需要特别考虑以下因素：

1. 三维运动特性：需要扩展传统二维DWA到三维空间
2. 动力学约束：无人机加速度、角速度限制比地面机器人更严格
3. 传感器特性：机载传感器(如激光雷达)的视场和精度影响障碍物检测

改进的关键点包括：

• 增加高度维度速度变量v_z
• 调整动态窗口计算考虑无人机动力学参数
• 优化评价函数权重适应飞行特性

3. 改进DWA算法设计与实现

3.1 速度空间扩展与约束建模

针对无人机特性，我们设计了三层速度约束：

1. 物理极限层：

   math复制V_a = \{(v,\omega,v_z) | v \in [v_{min},v_{max}], \omega \in [\omega_{min},\omega_{max}], v_z \in [v_{zmin},v_{zmax}]\}


2. 动力学可行层：

   math复制V_d = \{(v,\omega,v_z) | \dot{v} \leq a_{max}, \dot{\omega} \leq \alpha_{max}, \dot{v_z} \leq a_{zmax}\}


3. 安全避障层：

   math复制V_r = \{(v,\omega,v_z) | dist(v,\omega,v_z) > d_{safe}\}


3.2 多目标评价函数设计

改进的评价函数包含五个关键指标：

总评价函数：

math复制G(v,ω,v_z) = α·heading + β·dist + γ·velocity + δ·smooth + ε·efficiency

3.3 障碍物预测与动态响应

为提高对移动障碍物的应对能力，算法加入了：

1. 障碍物运动预测：

   matlab复制function predictedPos = predictObstacle(pos, history)
       // 基于历史轨迹的线性预测
       velocity = mean(diff(history,1,2));
       predictedPos = pos + velocity*predictionTime;
   end


2. 动态安全距离调整：

   • 静态障碍：固定安全距离
   • 移动障碍：根据相对速度动态调整安全距离

4. MATLAB实现与关键代码解析

4.1 主算法框架

matlab复制function [path, time] = improvedDWA(start, goal, obstacles)
    // 初始化
    current = start;
    path = current;
    time = 0;

    while norm(current(1:3)-goal(1:3)) > threshold
        // 获取环境信息
        [localObstacles, dynamicObstacles] = senseEnvironment(current);

        // 生成动态窗口
        window = generateDynamicWindow(current);

        // 评估轨迹
        [bestV, bestOmega, bestVz] = evaluateTrajectories(current, goal, window, localObstacles);

        // 执行移动
        current = moveUAV(current, bestV, bestOmega, bestVz, dt);

        // 记录路径
        path = [path; current];
        time = time + dt;
    end
end

4.2 动态窗口生成

matlab复制function window = generateDynamicWindow(state)
    // 物理极限窗口
    v_lim = [0, v_max];
    omega_lim = [-omega_max, omega_max];
    vz_lim = [-vz_max, vz_max];

    // 动力学约束窗口
    v_dyn = [max(v_min, state.v - a_max*dt), min(v_max, state.v + a_max*dt)];
    omega_dyn = [max(-omega_max, state.omega - alpha_max*dt), ...
                min(omega_max, state.omega + alpha_max*dt)];
    vz_dyn = [max(-vz_max, state.vz - az_max*dt), ...
             min(vz_max, state.vz + az_max*dt)];

    // 合并窗口
    window.v = intersectIntervals(v_lim, v_dyn);
    window.omega = intersectIntervals(omega_lim, omega_dyn);
    window.vz = intersectIntervals(vz_lim, vz_dyn);
end

4.3 轨迹评估与选择

matlab复制function [bestV, bestOmega, bestVz] = evaluateTrajectories(state, goal, window, obstacles)
    bestScore = -inf;
    bestV = 0;
    bestOmega = 0;
    bestVz = 0;

    // 离散采样速度空间
    for v = linspace(window.v(1), window.v(2), samples)
        for omega = linspace(window.omega(1), window.omega(2), samples)
            for vz = linspace(window.vz(1), window.vz(2), samples)
                // 模拟轨迹
                traj = simulateTrajectory(state, v, omega, vz, simTime);

                // 计算评价指标
                headingEval = calculateHeading(traj, goal);
                distEval = calculateClearance(traj, obstacles);
                velEval = calculateVelocityEfficiency(v, vz);
                smoothEval = calculateSmoothness(omega);
                energyEval = calculateEnergyEfficiency(v, omega, vz);

                // 综合评分
                score = alpha*headingEval + beta*distEval + ...
                        gamma*velEval + delta*smoothEval + epsilon*energyEval;

                // 更新最佳速度
                if score > bestScore
                    bestScore = score;
                    bestV = v;
                    bestOmega = omega;
                    bestVz = vz;
                end
            end
        end
    end
end

5. 仿真实验与性能分析

5.1 测试环境设置

我们构建了三种典型动态场景进行测试：

1. 城市物流场景：

   • 静态建筑障碍
   • 移动的送货车辆
   • 随机出现的临时障碍

2. 电力巡检场景：

   • 高压线塔静态结构
   • 随风摆动的电线
   • 飞鸟等动态障碍

3. 应急救援场景：

   • 复杂地形
   • 移动的救援人员
   • 突发烟雾/火灾区域

5.2 性能指标对比

与传统算法对比结果：

5.3 典型场景分析

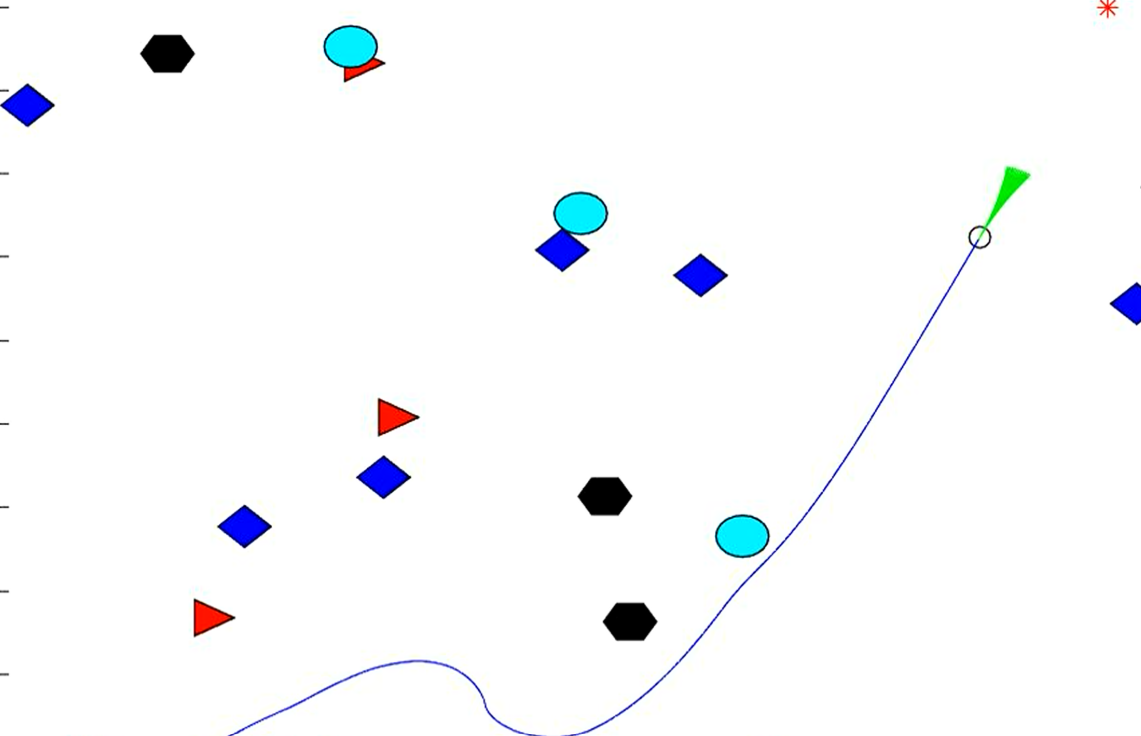

场景1：密集动态障碍穿越

算法表现：

• 成功预测行人运动轨迹
• 适时调整速度避开交叉路径
• 保持平滑的飞行轨迹

场景2：突发障碍快速响应

关键时间点分析：

6. 工程实践建议与优化方向

6.1 实际部署注意事项

1. 传感器选择与配置：

   • 激光雷达：建议16线以上，更新频率≥10Hz
   • 视觉传感器：全局快门，至少30fps
   • IMU：选择低噪声型号，振动补偿很重要

2. 参数调优指南：

   • 首次部署时从保守参数开始：

     matlab复制% 初始安全参数
     params.d_safe = 2.5;  // 安全距离(m)
     params.v_max = 3.0;   // 最大速度(m/s)
     params.a_max = 1.5;   // 最大加速度(m/s²)


   • 逐步调整权重系数：

     matlab复制weights = struct(...
         'alpha', 0.4, ...  // 朝向目标
         'beta', 0.3, ...   // 路径安全
         'gamma', 0.1, ...  // 速度大小
         'delta', 0.1, ...  // 运动平滑
         'epsilon', 0.1);   // 能耗效率


3. 计算资源分配：

   • 最低配置：双核1.5GHz处理器，512MB RAM
   • 推荐配置：四核2.0GHz处理器，1GB RAM
   • 优化建议：将评价函数计算并行化

6.2 常见问题排查

问题1：无人机在密集障碍中振荡

可能原因：

• 评价函数中平滑项权重不足
• 动态窗口参数过于激进

解决方案：

matlab复制// 增加平滑项权重
weights.delta = 0.2;

// 调整动态窗口参数
params.a_max = 1.0;  // 降低最大允许加速度

问题2：对快速移动障碍反应迟缓

优化方法：

• 提高障碍物预测频率
• 减小控制周期dt
• 增加速度采样分辨率

问题3：能耗过高

改进措施：

• 优化评价函数能耗项
• 增加速度变化惩罚
• 调整权重系数：

  matlab复制weights.epsilon = 0.2;  // 提高能耗效率权重


6.3 未来优化方向

1. 多机协同避障：

   • 分布式动态窗口协调
   • 冲突检测与解决机制
   • 群体最优路径规划

2. 学习增强方法：

   • 基于强化学习的参数自适应
   • 神经网络预测障碍行为
   • 经验数据库辅助决策

3. 新型传感器融合：

   • 事件相机快速响应
   • 毫米波雷达穿透能力
   • 多模态数据融合

在实际项目中，我们发现算法的表现高度依赖准确的传感器数据和合理的参数配置。建议首次部署时在仿真环境中充分测试，逐步迁移到真实环境。对于特定应用场景，可能需要针对性地调整评价函数中各指标的权重比例。
