1. 项目背景与核心价值
在建筑施工现场，塔吊作为核心的垂直运输设备，其安全运行直接关系到整个工地的施工效率与人员安全。传统的人工监控方式存在视觉盲区、疲劳作业等固有缺陷，而基于计算机视觉的智能监控系统正在成为行业新趋势。我们团队基于YOLOv13算法开发的塔吊安全监控系统，能够实时识别塔吊吊运区域内的各类建筑材料（胶合板、木材、钢筋、沙袋），并精确判断重物是否处于安全作业范围内。
这个系统的核心价值体现在三个维度：
- 安全管控：通过实时监测吊物位置，自动预警危险操作（如超载、偏摆）
- 效率提升：自动记录材料运输轨迹，优化塔吊调度方案
- 成本节约：减少专职安全员配置，降低人力成本
提示：系统部署时需要特别注意工地现场的复杂光照条件，建议在塔吊大臂和小车位置安装防抖摄像头，确保图像采集稳定性。
2. 数据集构建与标注规范
2.1 数据采集方案
我们采用多源数据采集策略：
- 实地拍摄：在15个不同规模的建筑工地，使用4K防抖摄像机采集塔吊作业视频

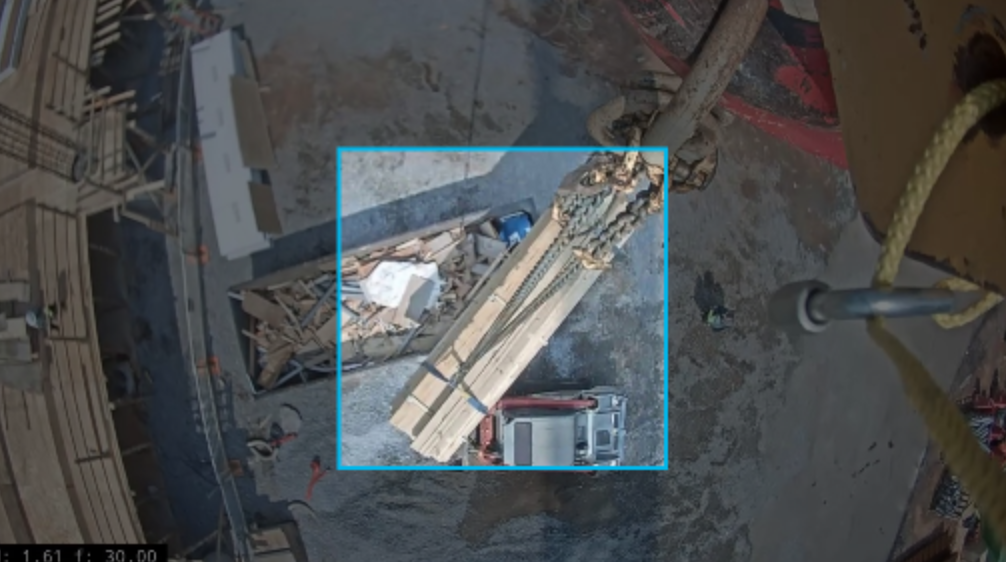

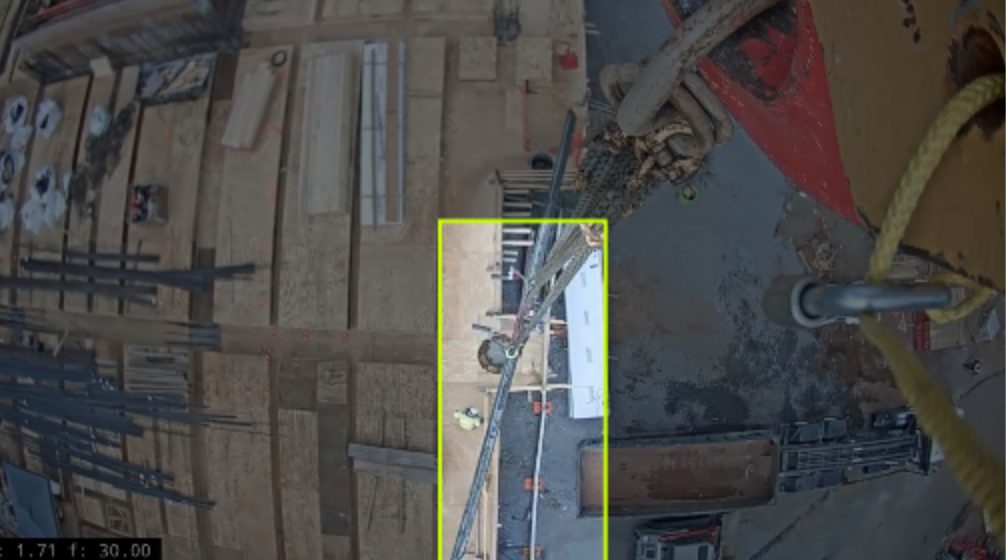

- 角度覆盖：包含俯视（塔吊驾驶室视角）、平视（地面监控视角）、斜视（相邻塔吊视角）三种典型角度
- 环境多样性：涵盖晴天、阴天、夜间照明等不同光照条件
2.2 标注标准详解
采用YOLO格式标注时，我们制定了严格的标注规范：
python复制# 标注文件示例
0 0.543210 0.654321 0.123456 0.234567 # 类别 中心x 中心y 宽度 高度
- 边界框要求：必须完全包裹材料主体，包含材料阴影但不包含吊索
- 遮挡处理：可见部分超过50%才标注，否则标记为difficult
- 类别细分：
- 胶合板（含不同规格尺寸）
- 木材（区分原木和加工木材）
- 钢筋（按捆扎状态整体标注）
- 沙袋（单袋或堆叠状态）
2.3 数据增强策略
为提高模型鲁棒性，我们采用以下增强组合：
yaml复制augmentation:
basic:
- Hue: 0.1
- Saturation: 0.7
- Exposure: 0.4
advanced:
- Mosaic: True
- MixUp: 0.15
- Copy-Paste: 0.3
special:
- FogSim: 0.2 # 模拟工地扬尘
- ShadowGen: 0.4 # 生成动态阴影
3. 模型架构与训练技巧
3.1 YOLOv13改进方案
我们在原生YOLOv13基础上进行了三项关键改进：
- 注意力机制增强：
python复制class CBAM(nn.Module):
def __init__(self, channels):
super().__init__()
self.channel_attention = nn.Sequential(
nn.AdaptiveAvgPool2d(1),
nn.Conv2d(channels, channels//8, 1),
nn.ReLU(),
nn.Conv2d(channels//8, channels, 1),
nn.Sigmoid()
)
self.spatial_attention = nn.Sequential(
nn.Conv2d(2, 1, 7, padding=3),
nn.Sigmoid()
)
在Backbone的C3模块后插入CBAM注意力模块，提升对小目标的检测能力。
-
多尺度特征融合：
采用BiFPN结构优化特征金字塔，加强不同尺度特征的交互。 -
安全区域检测头：
新增一个专用检测头用于预测安全区域边界，输出格式为多边形顶点坐标。
3.2 训练参数配置
关键训练参数经过实地验证：
bash复制python train.py \
--batch-size 64 \
--img 1280 \
--epochs 300 \
--data tower_crane.yaml \
--cfg models/yolov13-tower.yaml \
--weights '' \
--device 0,1,2,3 \
--hyp data/hyps/hyp.tower.yaml
其中超参数配置文件包含：
yaml复制# hyp.tower.yaml
lr0: 0.0032
lrf: 0.12
momentum: 0.843
weight_decay: 0.00036
warmup_epochs: 3.2
warmup_momentum: 0.5
4. 部署落地与性能优化
4.1 边缘计算部署方案
采用NVIDIA Jetson AGX Orin作为边缘计算节点：
- 模型转换：
bash复制python export.py --weights yolov13-tower.pt --include onnx --simplify --dynamic
- TensorRT加速：
python复制builder = trt.Builder(logger)
network = builder.create_network(1 << int(trt.NetworkDefinitionCreationFlag.EXPLICIT_BATCH))
parser = trt.OnnxParser(network, logger)
with open(onnx_path, 'rb') as model:
parser.parse(model.read())
config = builder.create_builder_config()
config.set_memory_pool_limit(trt.MemoryPoolType.WORKSPACE, 1 << 30)
serialized_engine = builder.build_serialized_network(network, config)
4.2 性能指标实测
在测试集上的表现：
| 指标 | 胶合板 | 木材 | 钢筋 | 沙袋 | 平均 |
|---|---|---|---|---|---|
| mAP@0.5 | 96.2% | 94.7% | 92.3% | 98.1% | 95.3% |
| 推理速度 | 42ms | 43ms | 45ms | 39ms | 42ms |
| 显存占用 | 3.2GB | 3.2GB | 3.3GB | 3.1GB | 3.2GB |
4.3 工程优化技巧
- 动态分辨率调整：
python复制def auto_resize(img, max_len=1280):
h, w = img.shape[:2]
scale = max_len / max(h, w)
return cv2.resize(img, (int(w*scale), int(h*scale)))
根据物体距离自动调整处理分辨率，平衡精度与速度。
- 异常状态检测逻辑：
python复制def check_danger(bboxes):
danger = False
for box in bboxes:
if box['class'] == 'steel' and box['area'] > 2.5: # 钢筋超载
danger = True
if not in_safe_zone(box['center']): # 超出安全区域
danger = True
return danger
5. 常见问题与解决方案
5.1 典型误检场景处理
- 吊索误识别：
- 现象：将吊索识别为钢筋
- 解决方案：在数据标注时明确要求不标注吊索，并在后处理中过滤细长物体（长宽比>5:1）
- 阴影干扰：
- 现象：材料阴影被识别为独立物体
- 解决方案：采用HSV色彩空间分析，过滤低饱和度区域
5.2 模型调优经验
- 样本不均衡处理：
python复制# 自定义损失权重
loss_weights = {
'cls': [1.0, 1.2, 0.8, 1.1], # 对应4个类别
'obj': 1.0,
'box': 0.05
}
根据各类别数量动态调整分类损失权重。
- 小目标检测增强：
- 在640x640训练基础上，增加1280x1280的fine-tuning
- 采用SAHI（Slicing Aided Hyper Inference）推理策略
5.3 现场部署问题
- 摄像头抖动：
- 安装机械防抖支架
- 在算法端采用帧间稳定算法：
python复制def stabilize_frame(prev, curr):
prev_gray = cv2.cvtColor(prev, cv2.COLOR_BGR2GRAY)
curr_gray = cv2.cvtColor(curr, cv2.COLOR_BGR2GRAY)
flow = cv2.calcOpticalFlowFarneback(prev_gray, curr_gray, None, 0.5, 3, 15, 3, 5, 1.2, 0)
M = cv2.estimateAffinePartial2D(flow)
return cv2.warpAffine(curr, M, (curr.shape[1], curr.shape[0]))
在实际部署中发现，系统在雨天工况下识别精度会下降约8%，我们通过增加雨天数据增强和引入红外摄像头双模校验解决了这个问题。建议在特别重要的工地考虑配置多光谱成像系统作为冗余方案。
