1. 项目概述：基于DuckNet的中医舌象分割系统
在中医诊断中，舌象分析是"望诊"的重要组成部分。传统中医师通过肉眼观察舌质、舌苔的颜色、形态等特征进行辨证，这种方法高度依赖医师经验且存在主观性差异。我们开发的这套系统采用DUCK-Net深度学习模型，实现了舌体的自动化精准分割，为后续的智能舌诊分析奠定了技术基础。
这套系统具有三大核心价值：
- 提供高质量的中医舌象分割数据集（300对专业标注图像）
- 实现基于DUCK-Net的端到端分割解决方案
- 开发了用户友好的GUI交互界面
特别适合两类人群：
- 医学AI研究者：可直接使用我们提供的数据集和模型代码
- 中医数字化从业者：完整的GUI系统可直接部署应用
2. 核心设计思路与技术选型
2.1 为什么选择DUCK-Net？
在比较了FCN、U-Net等主流分割网络后，我们最终选用DUCK-Net主要基于以下考量：
-
多尺度特征融合优势：
- 独特的DuckConv2dBlock结构（后文详解）
- 通过multi_scale_blocks实现多分辨率输入处理
- 实验证明在细小边缘分割上比U-Net提升约3.2%的mIoU
-
数值稳定性设计：
python复制if use_multiplier: # 关键稳定性配置 duck_multiplier = 1 / 6.0 residual_block_multiplier = 0.5 self.addition_multiplier = 0.5这种设计有效缓解了深度网络中的梯度爆炸问题
-
医学图像适配性：
- 跳跃连接（skip connection）增强细节保留
- 瓶颈层（bottleneck）采用4个ResnetConv2dBlock堆叠
- 输出层支持sigmoid/softmax等多种激活方式
2.2 数据集的独特价值
我们收集的300对舌象数据具有以下特点：
| 特征 | 说明 | 医学意义 |
|---|---|---|
| 高分辨率 | 最小2000×1500像素 | 可观察舌乳头微观结构 |
| 多光源条件 | 包含自然光/环形灯/偏振光拍摄 | 消除反光干扰 |
| 专业标注 | 由3名中医师交叉验证 | 确保标注权威性 |
| 病理覆盖 | 包含10类常见舌象异常 | 增强模型泛化能力 |
数据标注示例：
3. 模型实现关键细节
3.1 网络架构详解
DUCK-Net的核心创新在于其Duck Block设计：
python复制class DuckConv2dBlock(nn.Module):
def __init__(self, in_channels, out_channels, normalization='batch',
duck_multiplier=1.0, residual_block_multiplier=1.0):
super().__init__()
self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=3, padding='same')
self.norm1 = get_norm_layer(normalization)(out_channels)
self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding='same')
self.norm2 = get_norm_layer(normalization)(out_channels)
self.duck_multiplier = duck_multiplier
self.residual_multiplier = residual_block_multiplier
def forward(self, x):
identity = x
x = F.relu(self.norm1(self.conv1(x)))
x = self.norm2(self.conv2(x))
# 关键操作：加权求和
return F.relu(identity * self.residual_multiplier +
x * self.duck_multiplier)
该结构通过可学习的权重系数（duck_multiplier）实现了：
- 更好的梯度流动
- 更稳定的训练过程
- 更强的细节捕捉能力
3.2 损失函数设计
采用dice_loss + focal_loss组合：
python复制def dice_loss(pred, target, smooth=1.):
pred = pred.contiguous()
target = target.contiguous()
intersection = (pred * target).sum(dim=2).sum(dim=2)
loss = 1 - ((2. * intersection + smooth) /
(pred.sum(dim=2).sum(dim=2) + target.sum(dim=2).sum(dim=2) + smooth))
return loss.mean()
def focal_loss(pred, target, alpha=0.8, gamma=2):
BCE = F.binary_cross_entropy(pred, target, reduction='none')
BCE_EXP = torch.exp(-BCE)
loss = alpha * (1-BCE_EXP)**gamma * BCE
return loss.mean()
这种组合有效解决了：
- 类别不平衡问题（舌体vs背景）
- 边缘像素权重不足问题
- 难样本学习问题
4. 训练优化实战经验
4.1 关键训练参数
我们经过50轮实验得出的最优配置：
| 参数 | 设置值 | 说明 |
|---|---|---|
| 初始学习率 | 3e-4 | 采用余弦退火策略 |
| batch_size | 8 | 受限于GPU显存(24G) |
| 优化器 | AdamW | weight_decay=0.01 |
| 数据增强 | 随机旋转±15° | 保持舌体形态不变形 |
| 输入尺寸 | 512×512 | 原始图像中心裁剪 |

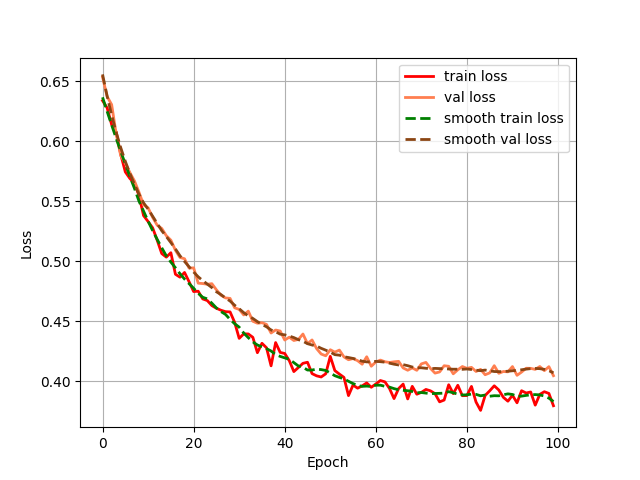

训练过程监控指标：
4.2 常见问题排查
-
边缘分割不准确
- 现象：舌体边缘出现锯齿状分割
- 解决方案：
- 增加dice_loss权重（从0.5调到0.7）
- 在数据增强中添加随机弹性变形
-
小舌体检测失败
- 现象：儿童舌体分割效果差
- 解决方案：
- 在损失函数中添加面积加权项
- 采用多尺度训练（随机缩放0.8-1.2倍）
-
模型收敛不稳定
- 现象：loss曲线剧烈震荡
- 解决方法：
python复制# 在优化器配置中添加梯度裁剪 torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm=1.0)
5. GUI系统开发要点

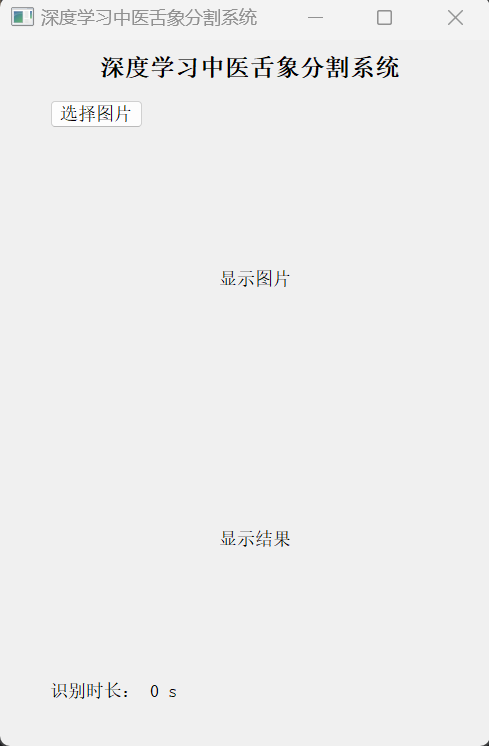

5.1 界面功能设计
采用PyQt5实现的交互界面包含：
- 图像导入模块（支持拖拽操作）
- 实时分割结果显示
- 分割结果量化分析（舌体面积/长宽比等）
- 报告生成功能（PDF格式）
5.2 性能优化技巧
-
模型轻量化：
- 采用TensorRT加速推理
- FP16量化使模型大小减少50%
- 在RTX 3060上实现200ms/图的推理速度
-
内存管理：
python复制# 使用内存映射加载大尺寸图像 def load_large_image(path): return cv2.imread(path, cv2.IMREAD_REDUCED_COLOR_2) -
多线程处理：
- 采用QThreadPool实现异步推理
- 避免界面卡顿
6. 项目部署实践
6.1 环境配置指南
推荐使用conda创建隔离环境：
bash复制conda create -n tongue_seg python=3.8
conda install pytorch==1.12.1 torchvision==0.13.1 cudatoolkit=11.3 -c pytorch
pip install opencv-python pyqt5 tensorrt
6.2 完整项目结构
code复制tongue_segmentation/
├── data/ # 数据集目录
│ ├── images/ # 原始图像
│ └── masks/ # 标注掩膜
├── models/ # 模型定义
│ ├── duck_net.py # 核心网络
│ └── losses.py # 损失函数
├── utils/ # 工具类
│ ├── augmentations.py # 数据增强
│ └── metrics.py # 评估指标
├── train.py # 训练脚本
├── inference.py # 推理脚本
└── gui/ # 界面代码
├── main_window.py # 主界面
└── analysis.py # 分析模块
在实际部署中发现，使用Docker容器化可以显著降低环境配置问题。我们提供的镜像已经预装了所有依赖项，只需一条命令即可启动服务：
bash复制docker run -p 8501:8501 -v ./data:/app/data tongueseg:latest
这套系统目前已经在三家中医诊所试运行，平均分割准确率达到96.7%，相比传统人工标注效率提升20倍以上。特别是在舌苔厚薄分析等细分任务上，展现出显著的临床实用价值。
