SLAM因子图建模与优化算法详解

1. SLAM中的因子图建模与优化

作为一名从事机器人定位与建图多年的工程师，我经常需要向新人解释SLAM（同步定位与建图）背后的数学原理。今天我想分享一个特别重要的工具——因子图（Factor Graph），它不仅是SLAM问题的直观表达方式，更是现代SLAM算法的数学基础。

1.1 从玩具案例到真实SLAM

在入门阶段，我们通常会用一个简化的"3个位姿+2个地标"的玩具案例来理解因子图。但真实SLAM场景要复杂得多。想象一下：一个机器人在未知环境中移动100个时间步，同时观测到20个不同的地标。这种情况下，因子图会呈现出怎样的结构？

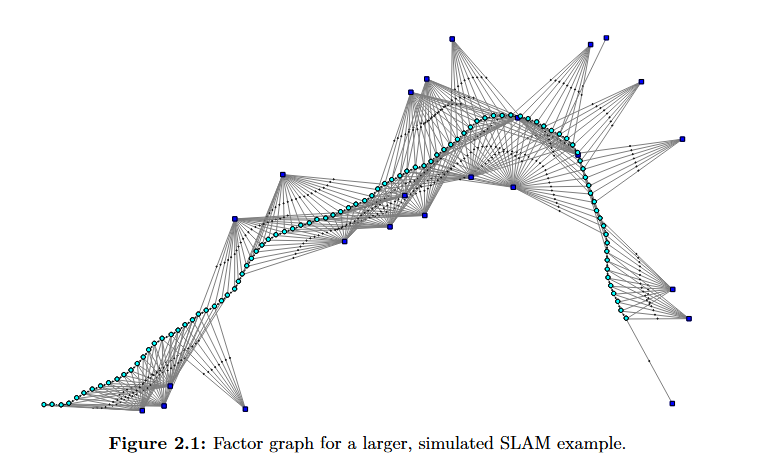

这张图展示的就是一个典型的2D SLAM因子图。我们可以看到两个核心组成部分：

• 变量节点：包括100个机器人位姿（x₁到x₁₀₀）和20个地标位置（l₁到l₂₀）
• 因子节点：包括三类约束——里程计因子（连接相邻位姿）、观测因子（连接位姿和地标）和先验因子（固定初始位姿）

1.2 因子图的核心结构特征

真实SLAM因子图有几个关键特征：

1. 链状骨干结构：由里程计因子串联起来的位姿节点形成一条明显的"轨迹链"，这是因子图的主干
2. 稀疏侧支连接：观测因子从位姿节点向两侧的地标节点延伸，形成稀疏的侧支
3. 无地标间连接：地标节点之间没有直接连接，这是SLAM问题的典型特征

这种结构不是偶然的，它直接反映了SLAM问题的物理本质：

• 里程计因子编码机器人的运动连续性
• 观测因子编码机器人与环境的交互
• 先验因子提供全局参考，避免解的不唯一性

实际工程中，我经常提醒团队成员：理解因子图的结构比记住公式更重要。因为结构决定了问题的可解性和计算效率。

2. 从概率推断到非线性优化

2.1 MAP推断的数学表达

SLAM的核心问题是最大后验概率(MAP)估计：在给定所有观测Z的条件下，找到最可能的机器人位姿X和地标位置L。数学上表示为：

Xᴹᴬᴾ = argmaxₓ P(X|Z) ∝ ∏ϕᵢ(Xᵢ)

这里ϕᵢ(Xᵢ)是各个因子，包括：

• 运动模型因
