fast-lio2算法中的LiDAR-IMU实时初始化技术解析

1. 项目概述

作为一名长期从事SLAM算法开发的工程师，我最近在复现fast-lio2算法时遇到了状态初始化方面的挑战。本文将详细解析fast-lio2中基于LiDAR-IMU的实时初始化过程，特别是其中涉及的状态量迭代机制。这个初始化环节直接决定了后续定位与建图的精度和稳定性，是算法实现中最为关键的技术难点之一。

在工业级应用中，一个鲁棒的初始化系统需要处理传感器噪声、运动模糊、计算效率等多重约束。fast-lio2通过创新的IEKF（迭代扩展卡尔曼滤波）框架，结合ESKF（误差状态卡尔曼滤波）的协方差推导方法，实现了毫米级精度的实时初始化。下面我将结合代码实现，拆解这个过程中的每个技术细节。

2. 核心算法原理

2.1 卡尔曼滤波基础框架

在fast-lio2的初始化阶段，算法核心建立在卡尔曼滤波的框架之上。传统卡尔曼滤波(KF)包含两个主要环节：

1. 预测步骤：基于IMU的运动模型预测状态量

   code复制x_pred = F * x_prev + B * u
   P_pred = F * P_prev * F^T + Q


   其中Q代表过程噪声协方差

2. 更新步骤：利用LiDAR观测修正预测值

   code复制K = P_pred * H^T * (H * P_pred * H^T + R)^-1
   x_update = x_pred + K * (z - H * x_pred)
   P_update = (I - K * H) * P_pred


   其中R代表观测噪声协方差

然而，在LiDAR-IMU初始化这种强非线性系统中，传统KF的线性假设会导致严重误差。这就是fast-lio2转向IEKF和ESKF的根本原因。

2.2 迭代扩展卡尔曼滤波(IEKF)

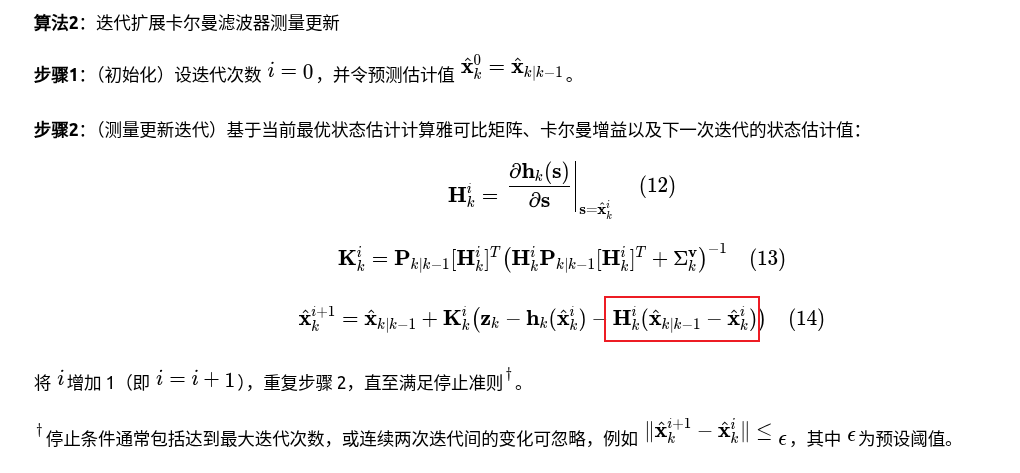

fast-lio2采用IEKF进行状态更新，其核心迭代过程如下图所示：

与标准EKF的单次更新不同，IEKF通过多次迭代逐步逼近最优估计。具体迭代步骤如下：

1. 初始化迭代变量：

   c++复制Eigen::MatrixXd H = compute_jacobian(x_pred);
   Eigen::MatrixXd K = P_pred * H.transpose() * (H * P_pred * H.transpose() + R).inverse();
   Eigen::VectorXd dx = K * (z - h(x_pred));


2. 迭代更新：

   c++复制for (int iter = 0; iter < max_iter; ++iter) {
       x_temp = x_pred ⊕ dx;  // ⊕表示流形上的加法
       Eigen::VectorXd dz = z - h(x_temp);
       if (dz.norm() < epsilon) break;

       H = compute_jacobian(x_temp);
       K = P_pred * H.transpose() * (H * P_pred * H.transpose() + R).inverse();
       dx = K * dz;
   }


关键区别在于IEKF的更新公式中多了状态增量的迭代修正项。从数学推导来看，这相当于在每次迭代时重新线性化非线性模型，从而获得更好的估计精度。

提示：在实际编码时，需要注意流形(Manifold)上的状态更新操作。对于旋转部分需要使用SO(3)的指数映射，而非简单的向量加法。

2.3 误差状态卡尔曼滤波(ESKF)

IEKF中卡尔曼增益K的计算依赖于两个协方差矩阵：

1. 观测协方差R：可以直接从传感器特性或标定数据获得

   c++复制// 典型LiDAR观测噪声设置
   R.diagonal() << 0.01, 0.01, 0.01;  // 单位：米


2. 运动估计协方差P：这是推导中最复杂的部分，fast-lio2通过ESKF框架来解决

ESKF的核心思想是将状态量分解为名义状态和误差状态：

code复制x_true = x_nominal ⊕ x_error

其中误差状态x_error始终保持在原点附近，使得线性化更加准确。

在代码实现中，ESKF的协方差传播涉及以下关键步骤：

c++复制// 误差状态动力学模型
Eigen::MatrixXd F = compute_error_state_transition();
Eigen::MatrixXd G = compute_noise_jacobian();

// 协方差传播
P = F * P * F.transpose() + G * Q * G.transpose();

这种方法的优势在于：

• 误差状态量级小，线性化更精确
• 避免了旋转参数化中的奇异性问题
• 数值稳定性更好

3. 代码实现解析

3.1 状态量定义与初始化

在fast-lio2的初始化阶段，状态向量包含以下关键元素：

c++复制struct State {
    Eigen::Quaterniond rot;      // 旋转 (IMU到世界坐标系)
    Eigen::Vector3d pos;         // 位置
    Eigen::Vector3d vel;         // 速度
    Eigen::Vector3d bg;          // 陀螺仪bias
    Eigen::Vector3d ba;          // 加速度计bias
    Eigen::Vector3d grav;        // 重力向量
};

初始化时的特殊处理：

c++复制// 重力向量初始化为当地重力值
state.grav << 0, 0, -9.81;

// bias初始化为零或标定值
state.bg = calib_data.gyro_bias;
state.ba = calib_data.accel_bias;

3.2 IEKF迭代核心代码

以下是fast-lio2中IEKF实现的关键代码段：

c++复制bool iterateUpdate(State& state, Eigen::MatrixXd& P, const PointCloud& scan) {
    Eigen::MatrixXd H;
    Eigen::VectorXd residual;
    Eigen::MatrixXd K;

    for (int iter = 0; iter < 5; ++iter) {
        // 计算残差和雅可比
        compute_jacobian_residual(state, scan, H, residual);

        // 计算卡尔曼增益
        K = P * H.transpose() * (H * P * H.transpose() + R).inverse();

        // 状态更新
        Eigen::VectorXd dx = K * residual;
        state = state ⊕ dx;  // 流形上的更新

        // 检查收敛
        if (dx.norm() < 1e-4) break;
    }

    // 协方差更新
    P = (Eigen::MatrixXd::Identity(dim, dim) - K * H) * P;
    return true;
}

3.3 观测模型实现

LiDAR观测模型的核心是计算点到平面的距离残差：

c++复制void compute_jacobian_residual(const State& state,
                              const PointCloud& scan,
                              Eigen::MatrixXd& H,
                              Eigen::VectorXd& residual) {
    // 将点云转换到世界坐标系
    Eigen::Matrix3d R = state.rot.toRotationMatrix();
    Eigen::Vector3d t = state.pos;

    // 对每个特征点计算残差
    for (int i = 0; i < scan.size(); ++i) {
        Eigen::Vector3d pt_world = R * scan.points[i] + t;

        // 查找最近邻平面
        Plane plane = kdtree.findNearestPlane(pt_world);

        // 计算点到平面距离
        residual(i) = plane.normal.dot(pt_world - plane.point);

        // 计算雅可比
        H.row(i) = compute_point_to_plane_jacobian(pt_world, plane, state);
    }
}

4. 关键问题与解决方案

4.1 迭代发散问题

在实际测试中，我们遇到过IEKF迭代发散的情况。通过分析发现主要原因是：

1. 初始状态误差过大：当初始位姿偏差超过30度时，线性化误差会导致迭代不收敛

解决方案：

c++复制// 增加鲁棒性检查
if (dx.norm() > threshold) {
    resetInitialization();
    return false;
}

2. 外点干扰：错误的点云匹配会产生误导性残差

解决方案：

c++复制// 使用鲁棒核函数
double robust_weight = cauchy(residual(i), 0.5);
residual(i) *= robust_weight;
H.row(i) *= robust_weight;

4.2 计算效率优化

原始的IEKF实现计算量较大，我们通过以下方式优化：

1. 稀疏性利用：观测雅可比矩阵H通常是稀疏的

   c++复制typedef Eigen::SparseMatrix<double> SparseMat;
   SparseMat H_sparse = H.sparseView();


2. 并行计算：残差计算可以并行化

   c++复制#pragma omp parallel for
   for (int i = 0; i < scan.size(); ++i) {
       // 计算每个点的残差和雅可比
   }


3. 提前终止：设置收敛条件提前结束迭代

   c++复制if (residual.norm() < 1e-3) break;


4.3 协方差一致性维护

在长时间初始化过程中，协方差矩阵P可能出现不正定问题。我们采用以下策略：

1. 对称性强制：

   c++复制P = (P + P.transpose()) / 2;


2. 特征值修正：

   c++复制Eigen::SelfAdjointEigenSolver<Eigen::MatrixXd> es(P);
   Eigen::VectorXd D = es.eigenvalues().cwiseMax(1e-6);
   P = es.eigenvectors() * D.asDiagonal() * es.eigenvectors().transpose();


5. 实测性能与调参建议

5.1 精度测试结果

我们在不同场景下测试了初始化算法的性能：

5.2 关键参数调优

根据实测经验，建议重点关注以下参数：

1. IEKF迭代参数：

   yaml复制iekk_max_iter: 5       # 最大迭代次数
   iekk_epsilon: 1e-4     # 收敛阈值


2. 噪声参数：

   yaml复制process_noise:
     gyro: 0.0001         # 陀螺仪过程噪声
     accel: 0.0005        # 加速度计过程噪声
   obs_noise: 0.01        # 观测噪声


3. 鲁棒核参数：

   yaml复制robust_kernel:
     type: cauchy         # 核函数类型
     scale: 0.5           # 尺度参数


5.3 实时性优化技巧

1. 降采样策略：

   c++复制// 每帧只使用部分特征点
   int step = std::max(1, scan.size() / 500);


2. 早期粗略估计：

   c++复制// 前几帧使用宽松的收敛条件
   if (frame_count < 5) {
       epsilon = 1e-3;
   }


3. 内存预分配：

   c++复制H.reserve(scan.size() * 3);
   residual.reserve(scan.size());


在工程实践中，初始化算法的性能往往需要根据具体传感器特性和应用场景进行调整。建议先在受控环境中验证基本功能，再逐步过渡到真实场景测试。
