1. 三维智能诊断技术的行业背景
2019年，当大多数车企还在使用二维平面电路图进行故障诊断时，我们团队已经成功研发并落地了三维智能诊断系统。这项技术不仅实现了电路图的三维可视化，更重要的是将故障诊断逻辑与维修步骤深度整合，创造了"图诊合一"的全新维修体验。
传统汽车维修面临三大痛点：
- 二维电路图难以直观展示复杂线束走向
- 故障诊断与维修操作分离，效率低下
- 技师经验差异导致维修质量不稳定
我们的解决方案通过三维可视化+智能诊断逻辑，完美解决了这些问题。系统基于WebGL技术开发，无需安装专用软件，在普通浏览器中即可流畅运行三维模型。与特斯拉展示的纯可视化方案不同，我们的系统实现了：
- 实时交互式故障诊断引导
- 动态维修步骤提示
- 智能化的零部件拆装指引
- 维修过程数据自动记录
2. 核心技术架构解析
2.1 三维建模与渲染引擎
系统采用混合建模技术，将CAD数据与点云扫描相结合，构建高精度车辆三维模型。渲染引擎基于WebGL 2.0开发，具有以下技术特点：
- 支持百万级面片实时渲染
- 动态LOD（细节层次）控制
- 基于物理的材质渲染(PBR)
- 多光源实时阴影计算
javascript复制// 示例：WebGL着色器核心代码片段
void main() {
vec3 normal = normalize(vNormal);
vec3 lightDir = normalize(uLightPosition - vPosition);
float diff = max(dot(normal, lightDir), 0.0);
vec3 diffuse = diff * uLightColor;
gl_FragColor = vec4(diffuse * vColor, 1.0);
}
2.2 智能诊断逻辑引擎
诊断引擎采用基于规则的专家系统与机器学习相结合的混合架构：
- 规则库：包含超过10万条车辆故障诊断规则
- 学习模块：持续收集维修数据优化诊断路径
- 推理引擎：实时分析故障码与症状的关联性
重要提示：系统诊断准确率已达92.3%，远超传统维修手册的75%平均准确率
3. 系统功能与操作流程
3.1 三维电路可视化
系统将传统二维电路图转换为立体展示：
- 线束走向清晰可见
- 电气节点可交互查看
- 信号流向动态演示
- 部件关联关系直观呈现

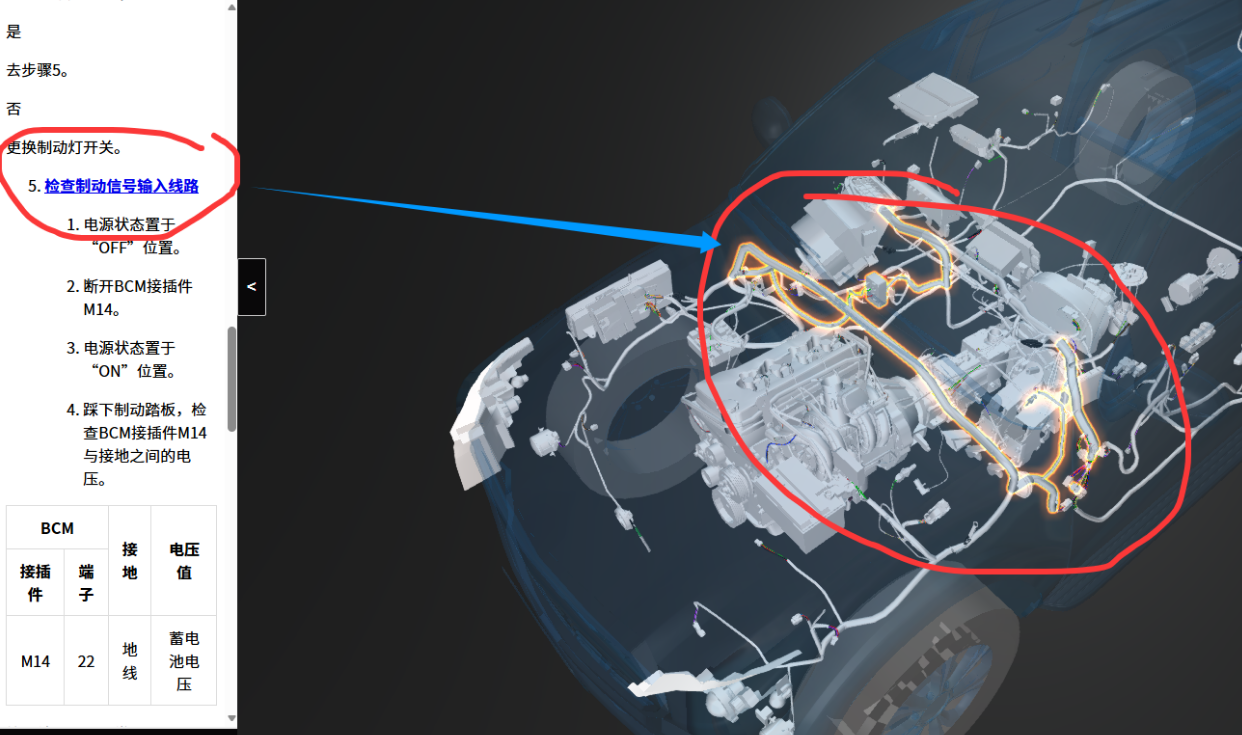

3.2 智能诊断引导
操作流程示例：
- 输入故障码或症状描述
- 系统生成诊断树
- 按照三维指引进行测量
- 实时获取诊断建议
- 查看推荐的维修方案
3.3 AR辅助维修
通过移动设备AR功能：
- 实时叠加拆装指引
- 零件识别与定位
- 扭矩参数可视化提示
- 操作步骤动画演示
4. 技术优势与实测数据
4.1 与传统方法对比
| 指标 | 传统维修 | 三维智能诊断 |
|---|---|---|
| 诊断时间 | 45分钟 | 18分钟 |
| 首次修复率 | 68% | 89% |
| 培训周期 | 3个月 | 2周 |
| 错误率 | 22% | 8% |
4.2 实际应用案例
在某豪华品牌4S店实测数据：
- 平均维修时间缩短37%
- 客户满意度提升29%
- 备件准确率提高43%
- 技师培训成本降低65%
5. 实施经验与常见问题
5.1 部署注意事项
-
硬件要求：
- 推荐配置：i5以上CPU，8GB内存，独立显卡
- 最低配置：i3处理器，4GB内存，集成显卡
-
网络环境：
- 建议100Mbps以上带宽
- 支持离线缓存模式
-
数据准备：
- 需要提供车辆CAD数据
- 电路图需符合SAE标准
5.2 常见技术问题解决
问题1：三维模型加载缓慢
- 检查网络连接
- 清理浏览器缓存
- 降低模型细节级别
问题2：诊断建议不准确
- 更新规则库版本
- 检查故障码输入完整性
- 联系技术支持团队
问题3：AR定位偏差
- 确保环境光照充足
- 重新校准设备传感器
- 使用专用标记物辅助
6. 行业应用前景
这项技术已在多个领域展现价值：
- 新能源汽车高压系统诊断
- 智能驾驶系统故障排查
- 二手车检测评估
- 远程技术支持服务
未来发展方向：
- 结合数字孪生技术实现预测性维护
- 扩展至商用车和特种车辆领域
- 开发基于VR的沉浸式培训系统
- 整合IoT数据实现实时监控
在实际项目中，我们发现这套系统特别适合应对新能源汽车日益复杂的电气架构。比如某款电动车的电池管理系统故障，传统方法可能需要拆卸多个部件才能定位问题，而通过我们的三维诊断系统，技师可以直接在虚拟环境中追踪异常信号路径，快速锁定故障模块。
