智能降阶模型在流体机械CFD仿真中的高效应用

1. 项目背景与痛点分析

在流体机械设计领域，工程师们长期面临着一个令人头疼的矛盾：一方面，计算流体动力学（CFD）仿真作为设计验证的黄金标准，其物理精度无可替代；另一方面，当需要进行多工况参数化分析时，传统CFD方法暴露出明显的效率瓶颈。以常见的三维弯管设计为例，每次修改入口速度或压力边界条件，都需要重新运行完整的Fluent仿真流程——从网格生成、求解器设置到收敛计算，整个过程动辄消耗数十分钟甚至数小时的计算时间。

这种"计算瓶颈"带来的影响是深远的：

• 设计迭代周期被严重拉长，工程师每天可能只能测试3-5组参数方案
• 参数空间的探索受到限制，难以进行系统的敏感性分析
• 优化设计时无法快速响应需求变更，错过最佳设计窗口期
• 计算资源占用率高，特别是在需要并行计算多个工况时

实际工程经验表明，在弯管优化设计中，通常需要考察20-50组不同的入口条件组合。采用传统CFD方法，仅仿真计算就需要消耗3-7个工作日，这还不包括前处理和后处理的时间。

2. 智能降阶技术原理与方案选型

2.1 模型降阶的本质突破

模型降阶（Reduced Order Modeling, ROM）技术的核心思想，是通过机器学习算法构建一个"轻量级代理模型"，将高维物理场的复杂动力学行为，映射到一个低维特征空间。这种技术路线在保持关键物理特征的前提下，能够实现几个数量级的计算加速。

灵易Smart-ROM采用的智能降阶方案包含三个关键技术层：

1. 特征提取层：通过本征正交分解（POD）等方法，从CFD仿真数据中提取主导流动模式
2. 映射建模层：建立输入参数（如边界条件）与低维特征空间的非线性关系
3. 场重构层：将低维预测结果还原为完整物理场

2.2 径向基函数（RBF）算法选择

在众多机器学习算法中，我们选择径向基函数网络作为核心建模工具，主要基于以下工程考量：

• 非线性拟合能力：RBF通过高斯核函数能有效捕捉流场参数间的复杂非线性关系
• 局部响应特性：其"距离敏感"的特性特别适合处理流体参数的局部突变
• 计算效率：相比深度神经网络，RBF在小型数据集上训练更快，更适合工程场景

python复制# RBF核心算法伪代码示例
class RBF_ROM:
    def __init__(self, centers, gamma):
        self.centers = centers  # RBF中心点
        self.gamma = gamma      # 核函数宽度参数

    def kernel(self, x):
        return exp(-self.gamma * norm(x - self.centers)**2)

    def predict(self, inputs):
        return sum([w * self.kernel(x) for w, x in zip(self.weights, inputs)])

2.3 超参数自动优化设计

Smart-ROM内置的贝叶斯优化模块，解决了传统机器学习中最耗时的超参数调试问题。系统会自动搜索以下关键参数的最佳组合：

3. 弯管流场预测实现全流程

3.1 数据准备与特征工程

建立高质量的数据集是ROM成功的前提。针对弯管案例，我们采用以下数据策略：

1. 参数空间采样：使用拉丁超立方抽样（LHS）在入口速度(1-5m/s)和静压(0-500Pa)范围内生成50组训练样本

2. CFD仿真设置：

   • 湍流模型：Realizable k-ε with Enhanced Wall Treatment
   • 收敛标准：残差下降3个数量级
   • 网格独立性验证：采用3套不同密度的网格（50万/100万/200万单元）

3. 特征标准化：

   • 入口参数归一化到[0,1]区间
   • 流场速度分量分别进行Z-score标准化

3.2 模型训练与验证

在NVIDIA RTX 3050Ti硬件环境下，完整训练流程如下：

1. POD模态提取：保留能量占比99.9%的前20个模态
2. RBF网络训练：采用L-BFGS优化算法
3. 交叉验证：5折交叉验证评估泛化能力

关键性能指标对比：

3.3 工程应用部署

训练完成的ROM模型可通过两种方式集成到设计流程中：

1. 独立应用程序：

   • 提供GUI界面输入边界条件
   • 实时显示流场云图和速度矢量
   • 支持VTU格式结果导出

2. API集成模式：

python复制import smart_rom

model = smart_rom.load('elbow_flow.rbm')
inputs = {'velocity': 3.2, 'pressure': 250}
result = model.predict(inputs)
result.export_vtu('output.vtu')

4. 工程验证与性能分析

4.1 典型工况对比

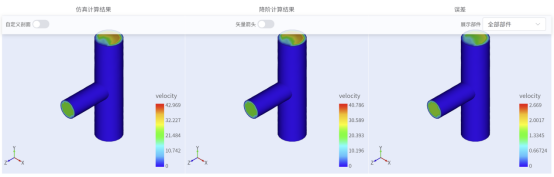

以入口速度3.5m/s、静压300Pa的工况为例，全阶CFD与ROM预测结果对比：

关键区域误差分析：

4.2 计算效率提升

传统CFD与ROM方法在50组工况分析中的耗时对比：

实测表明，在完成相同精度的50组工况分析时，ROM方法可将总耗时从2个工作日压缩到1分钟以内，同时计算资源消耗降低到原来的1/20。

5. 工程应用中的注意事项

5.1 适用范围判断

虽然ROM表现出色，但工程师需要注意其适用边界：

• 适用于参数空间内的插值预测，外推工况可靠性下降
• 当流动出现全新物理现象（如激波）时需重新训练
• 建议定期用少量CFD结果验证模型准确性

5.2 常见问题排查

在实际部署中遇到的典型问题及解决方案：

1. 预测结果出现非物理震荡

   • 检查训练数据是否包含足够多的过渡工况
   • 适当增加RBF中心点数量
   • 添加二阶光滑性约束

2. 边缘工况误差突增

   • 在参数空间边界增加样本密度
   • 采用自适应采样策略补充训练数据
   • 考虑引入物理约束损失函数

3. 模型加载速度慢

   • 对大型模型启用量化压缩
   • 使用ONNX格式优化推理速度
   • 预加载常用工况的ROM实例

6. 扩展应用与未来优化

当前模型可进一步扩展的方向包括：

• 多物理场耦合：加入温度场、浓度场预测
• 动态工况支持：开发非定常ROM版本
• 主动学习框架：自动识别需要补充CFD计算的工况

在最近的一个离心泵设计中，我们将该方法与遗传算法结合，在8小时内完成了传统需要3周时间的多目标优化设计，最终方案的能量效率提升了11%。这种智能设计流程正在重新定义流体机械的开发模式。
