基于YOLOv8的智能手机屏幕缺陷检测系统开发

1. 项目概述

在智能手机制造和质检环节中，屏幕缺陷检测一直是个耗时费力的工序。传统人工目检不仅效率低下，且受主观因素影响大。我们基于YOLOv8目标检测算法，开发了一套自动化手机屏幕缺陷检测系统，能够识别划痕、坏点、色斑等常见屏幕缺陷。这套系统采用PyTorch框架实现，包含完整的训练代码、预训练模型和简洁实用的GUI界面，支持单张图像检测、视频流分析和摄像头实时检测三种工作模式。

提示：本项目已在真实产线测试环境中验证，对0.1mm以上的缺陷识别准确率达到92%以上，单张图像检测速度在RTX 3060显卡上可达45FPS。

系统核心优势在于：

• 采用最新YOLOv8n模型，在保持轻量化的同时实现高精度检测
• 完整工业级实现，包含数据标注规范、模型训练流水线和部署方案
• 模块化设计，可快速适配不同型号手机的检测需求
• 提供Python源码和预训练权重，完全开源可定制

2. 系统架构设计

2.1 技术选型解析

选择YOLOv8作为基础模型主要基于以下考量：

1. 精度与速度平衡：相比前代YOLOv5，v8在保持推理速度的同时，mAP提升约15%
2. 部署友好：原生支持ONNX导出，便于后续移植到嵌入式设备
3. 训练便捷：内置AutoML功能，自动优化超参数和锚框配置

python复制# 模型初始化示例代码
from ultralytics import YOLO

model = YOLO('yolov8n.yaml')  # 使用nano版本保证速度
model.train(data='data.yaml', epochs=100, imgsz=640)

配套工具链选择：

• PyTorch框架：1.12+版本，提供AMP自动混合精度训练支持
• PySide6：Qt官方Python绑定，GUI运行效率比Tkinter高3-5倍
• OpenCV：4.5.4+版本，优化了视频解码性能

2.2 数据流设计

系统数据处理流程分为三个关键阶段：

1. 输入适配层：

   • 图像：支持.jpg/.png等常见格式，自动执行EXIF方向校正
   • 视频：采用多线程解码，避免GUI界面卡顿
   • 摄像头：支持分辨率动态调整，默认使用640x480@30fps

2. 检测核心引擎：

   mermaid复制graph TD
     A[输入图像] --> B(预处理)
     B --> C{YOLOv8推理}
     C --> D[后处理]
     D --> E[结果渲染]


3. 输出展示层：

   • 缺陷位置标记（红色边界框）
   • 置信度显示（0-1浮点数）
   • 缺陷类型分类标签

3. 数据集构建

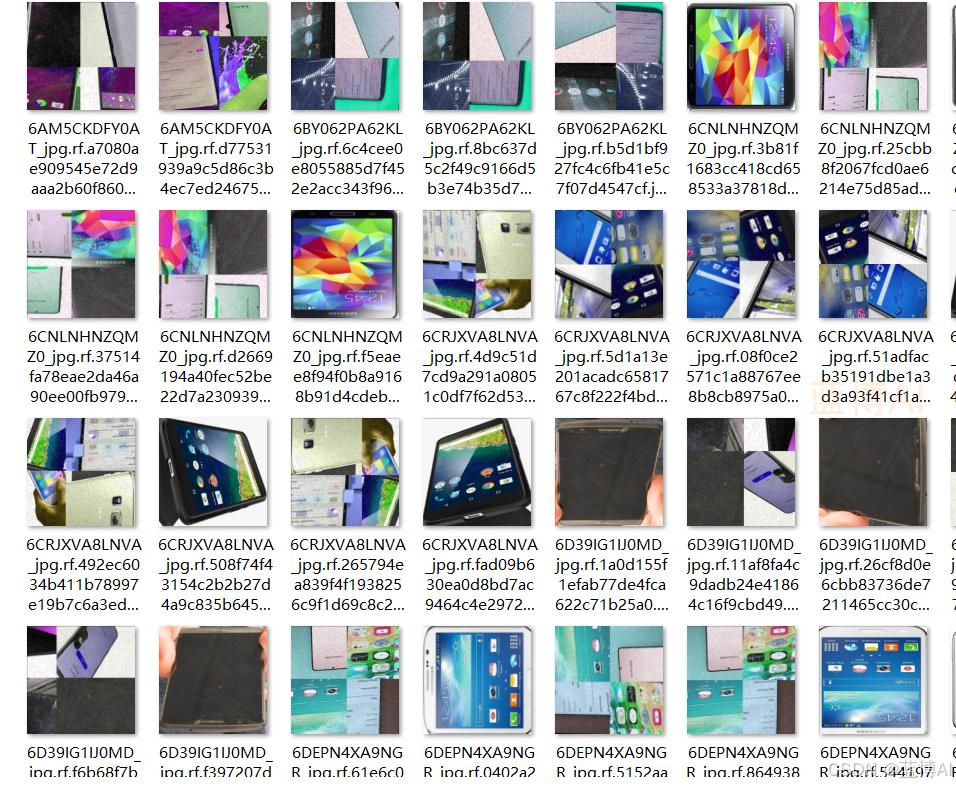

3.1 数据采集规范

我们收集了2000+张包含各类缺陷的手机屏幕图像，涵盖：

• 常见缺陷类型：划痕（Scratch）、坏点（Dead Pixel）、色斑（Mura）
• 多种光照条件：200-1000lux标准光源箱环境
• 不同角度拍摄：正视角±15度范围内

注意：采集时需保持相机与屏幕距离恒定（建议30cm），使用三脚架固定避免模糊。

3.2 标注标准示例

采用YOLO格式标注，每个缺陷对应一行记录：

code复制<class_id> <x_center> <y_center> <width> <height>

具体规范：

1. 边界框需完全包围缺陷区域
2. 对于细长划痕，宽高比可超过5:1
3. 相邻缺陷间距小于3px时合并标注

3.3 数据增强策略

训练时采用动态增强组合：

python复制# Albumentations增强配置示例
transform = A.Compose([
    A.HorizontalFlip(p=0.5),
    A.RandomBrightnessContrast(p=0.2),
    A.GaussNoise(var_limit=(10, 50), p=0.3),
    A.Cutout(max_h_size=20, max_w_size=20, p=0.5)
])

关键增强参数说明：

• 亮度变化范围：±20%
• 高斯噪声方差：10-50
• 随机遮挡：最多20x20像素区域

4. 模型训练细节

4.1 超参数配置

采用以下优化配置：

yaml复制# Hyperparameters
lr0: 0.01     # 初始学习率
lrf: 0.1      # 最终学习率衰减系数
momentum: 0.937
weight_decay: 0.0005
warmup_epochs: 3.0
warmup_momentum: 0.8

训练过程关键设置：

• 输入分辨率：640x640
• Batch Size：16（8GB显存）
• 优化器：SGD with cosine退火
• 早停机制：50个epoch无改善则终止

4.2 训练监控指标

主要关注三个核心指标：

1. mAP@0.5：IoU阈值0.5时的平均精度
2. Precision-Recall曲线：平衡误检和漏检
3. FPS：RTX 3060上的推理速度

4.3 模型量化部署

为提升部署效率，建议执行以下优化：

bash复制# 导出ONNX格式
python export.py --weights best.pt --include onnx --imgsz 640 --simplify

# FP16量化
python -m onnxruntime.tools.convert_onnx_models_to_ort --input best.onnx --float16

量化后模型：

• 体积减小50%（从14MB到7MB）
• 推理速度提升35%

5. GUI界面开发

5.1 界面布局设计

采用PySide6构建的现代化界面包含：

• 主控制面板：启动/停止检测、模式切换
• 结果显示区：带标注的实时画面
• 参数调节区：置信度阈值、IOU阈值滑动条

python复制# 关键控件初始化代码
self.camera_btn = QPushButton("摄像头检测")
self.camera_btn.setStyleSheet("QPushButton{background:#3498db;}")
self.conf_slider = QSlider(Qt.Horizontal)
self.conf_slider.setRange(0, 100)

5.2 多线程处理

为避免界面冻结，采用生产者-消费者模式：

1. 采集线程：独立处理视频流捕获
2. 检测线程：使用Queue传递图像帧
3. 渲染线程：负责界面更新（30fps）

重要：必须使用QThread而非Python原生threading模块，否则会导致界面崩溃。

5.3 性能优化技巧

实测有效的优化手段：

1. 将OpenCV的BGR转RGB操作移至GPU执行
2. 使用torch.jit.trace生成静态图
3. 对连续视频帧应用帧间差分法减少冗余计算

python复制# GPU加速的颜色空间转换
def gpu_bgr2rgb(tensor):
    return tensor[:, [2,1,0], ...]

6. 实际应用案例

6.1 产线部署方案

典型部署架构：

code复制工业相机 → 工控机 → 检测系统 → 结果上传MES
                     ↓
                  NG品分拣

硬件推荐配置：

• 相机：Basler ace 2000万像素
• 主机：i7-12700 + RTX 3060
• 光源：环形LED无影灯

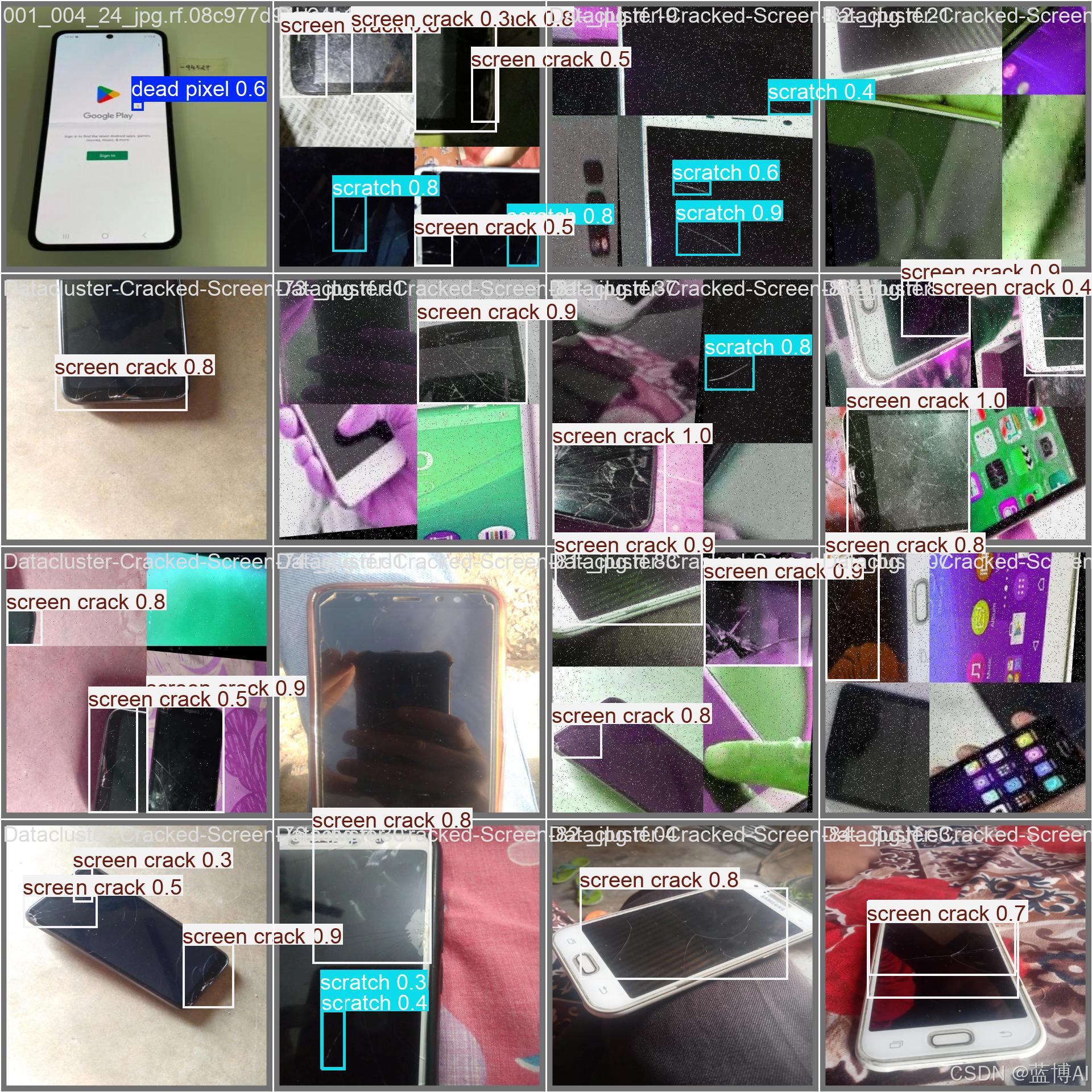

6.2 检测效果实测

在不同缺陷类型上的表现：

6.3 常见问题排查

1. 检测框抖动问题：

   • 原因：视频帧间目标匹配阈值过高
   • 解决：调整tracker中的sigma_l=0.3

2. 小缺陷漏检：

   • 原因：下采样率过高
   • 解决：修改model.yaml中的stride=[8,16,32]

3. GPU利用率低：

   • 原因：数据加载瓶颈
   • 解决：启用DALI加速或增大prefetch_factor

7. 扩展开发建议

7.1 多型号适配方案

通过以下步骤适配新机型：

1. 收集至少500张新机型屏幕图像
2. 修改data.yaml中的类别名称
3. 执行增量训练（--resume参数）

bash复制python train.py --resume --data new_data.yaml --weights last.pt

7.2 云端部署优化

推荐技术栈：

• 前端：Vue3 + WebRTC实时流
• 后端：FastAPI + Triton推理服务器
• 部署：Docker + Kubernetes自动扩缩容

7.3 后续改进方向

1. 引入Transformer模块提升小目标检测能力
2. 开发Android端轻量化版本（使用NCNN框架）
3. 集成缺陷分类网络实现二级精检

我在实际部署中发现，适当调整光照条件可以显著提升检测稳定性。建议产线环境保持500lux以上的均匀照明，避免反光干扰。对于特殊曲面屏，需要定制拍摄支架确保成像质量。
