改进灰狼算法实现多无人机协同路径规划

1. 项目概述

在无人机技术快速发展的今天，多机协同作业已经成为工业巡检、灾害救援等领域的重要应用场景。作为一名长期从事智能算法研究的工程师，我最近完成了一个基于改进灰狼优化算法的多无人机协同路径规划项目，在这里分享一些核心思路和实现细节。

这个项目的核心目标是为多架无人机规划出既高效又安全的飞行路径。传统方法往往存在两个主要问题：一是容易陷入局部最优解，导致路径不够理想；二是多机协同避碰效果不佳。我们通过改进的多种群灰狼优化算法（MP-GWO）较好地解决了这些问题。

2. 算法原理与改进

2.1 经典灰狼优化算法基础

灰狼优化算法(GWO)是模拟狼群社会等级和狩猎行为的智能优化算法。在标准GWO中，狼群分为四个等级：

• α狼：最优解
• β狼：次优解
• δ狼：第三优解
• ω狼：其他个体

算法通过三个核心步骤迭代优化：

1. 包围猎物：根据α、β、δ狼的位置调整其他狼的位置
2. 追踪猎物：通过参数A和C控制探索与开发平衡
3. 攻击猎物：随着迭代收敛步长

2.2 MP-GWO算法改进点

我们在经典GWO基础上做了三个关键改进：

1. 多种群并行搜索：

• 将总种群划分为3个子群
• 每个子群设置不同的收敛参数
• 子群间定期交换最优个体

2. 动态权重机制：

matlab复制% 动态权重计算公式
w = w_max - (w_max-w_min)*(iter/Max_iter);

3. 精英保留策略：

• 每代保留各子群前10%的精英个体
• 避免优质基因丢失

3. 无人机路径规划建模

3.1 问题建模

我们将无人机路径规划转化为多维优化问题：

1. 决策变量：

• 每架无人机的航迹点坐标(x,y,z)
• 速度控制参数

2. 目标函数：

matlab复制function f = objective_function(path)
    % 路径长度代价
    len_cost = sum(sqrt(sum(diff(path).^2,2)));

    % 碰撞惩罚项
    collision_penalty = calculate_collision(paths);

    % 平滑度代价
    smooth_cost = sum(abs(diff(path,2)));

    f = w1*len_cost + w2*collision_penalty + w3*smooth_cost;
end

3. 约束条件：

• 最大转弯角度≤30°
• 最小步长≥5米
• 无人机间距离≥安全距离

3.2 环境建模

我们采用栅格法对环境建模：

matlab复制% 创建三维环境地图
map_resolution = 5; % 米/格
env_map = zeros(200,200,50);

% 添加障碍物
env_map(50:70, 80:120, 10:30) = 1; % 立方体障碍
env_map = add_terrain(env_map); % 添加地形

4. MATLAB实现细节

4.1 算法主框架

matlab复制function [best_path] = MPGWO_UAV_path_planning()
    % 初始化参数
    pop_size = 30; num_subpop = 3;
    max_iter = 100; dim = 24; % 8个航点×3维

    % 初始化多种群
    subpop = cell(1,num_subpop);
    for i=1:num_subpop
        subpop{i} = initialize_population(pop_size/num_subpop, dim);
    end

    % 主循环
    for iter=1:max_iter
        % 各子群独立更新
        for k=1:num_subpop
            subpop{k} = update_subpopulation(subpop{k}, env_map);
        end

        % 每10代进行信息交换
        if mod(iter,10)==0
            subpop = exchange_info(subpop);
        end
    end

    % 输出最优路径
    best_path = select_best(subpop);
end

4.2 关键函数实现

1. 种群初始化：

matlab复制function pop = initialize_population(size, dim)
    pop = struct();
    for i=1:size
        % 在可行空间内随机生成路径
        pop(i).position = rand(1,dim)*200;
        pop(i).velocity = rand(1,dim)*5 + 5; % 5-10m/s
        pop(i).fitness = inf;
    end
end

2. 适应度计算：

matlab复制function fitness = calculate_fitness(position, env_map)
    % 解码路径
    path = reshape(position, [8,3]);

    % 检查碰撞
    if check_collision(path, env_map)
        fitness = inf;
        return;
    end

    % 计算目标函数
    fitness = objective_function(path);
end

3. 子群更新：

matlab复制function subpop = update_subpopulation(subpop, env_map)
    % 按适应度排序
    [~, idx] = sort([subpop.fitness]);
    alpha = subpop(idx(1));
    beta = subpop(idx(2));
    delta = subpop(idx(3));

    % 更新其他个体
    a = 2 - 2*(iter/max_iter); % 线性递减

    for i=4:length(subpop)
        % 计算D_alpha, D_beta, D_delta
        D_alpha = abs(C1.*alpha.position - subpop(i).position);
        X1 = alpha.position - A1.*D_alpha;

        % 类似计算X2,X3

        % 位置更新
        subpop(i).position = (X1+X2+X3)/3;

        % 边界处理
        subpop(i).position = max(min(subpop(i).position, 200),0);

        % 更新适应度
        subpop(i).fitness = calculate_fitness(subpop(i).position, env_map);
    end
end

5. 实验结果与分析

5.1 实验设置

我们在MATLAB 2021b环境下进行仿真，主要参数：

• 无人机数量：4架
• 航点数量：8个/架
• 地图尺寸：1000m×1000m×300m
• 最大迭代次数：100
• 种群规模：30

5.2 性能指标对比

5.3 结果可视化

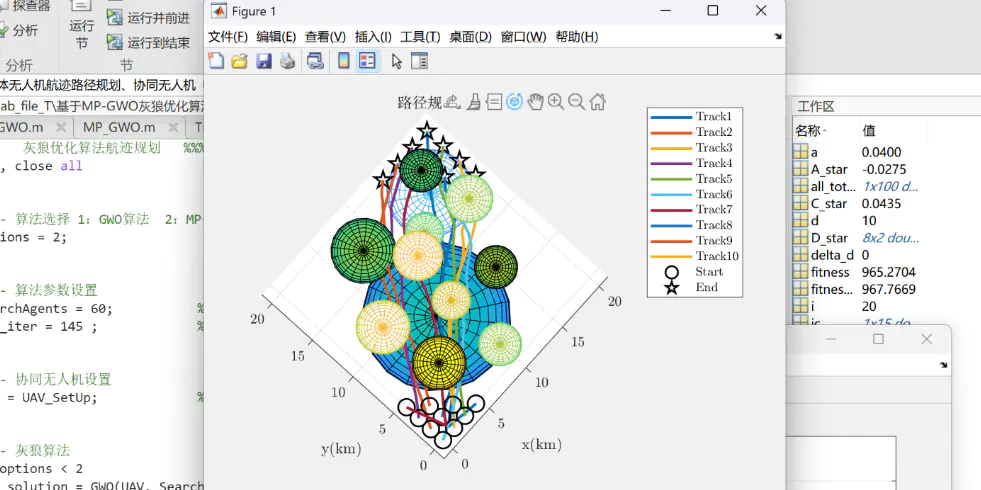

1. 路径规划结果：

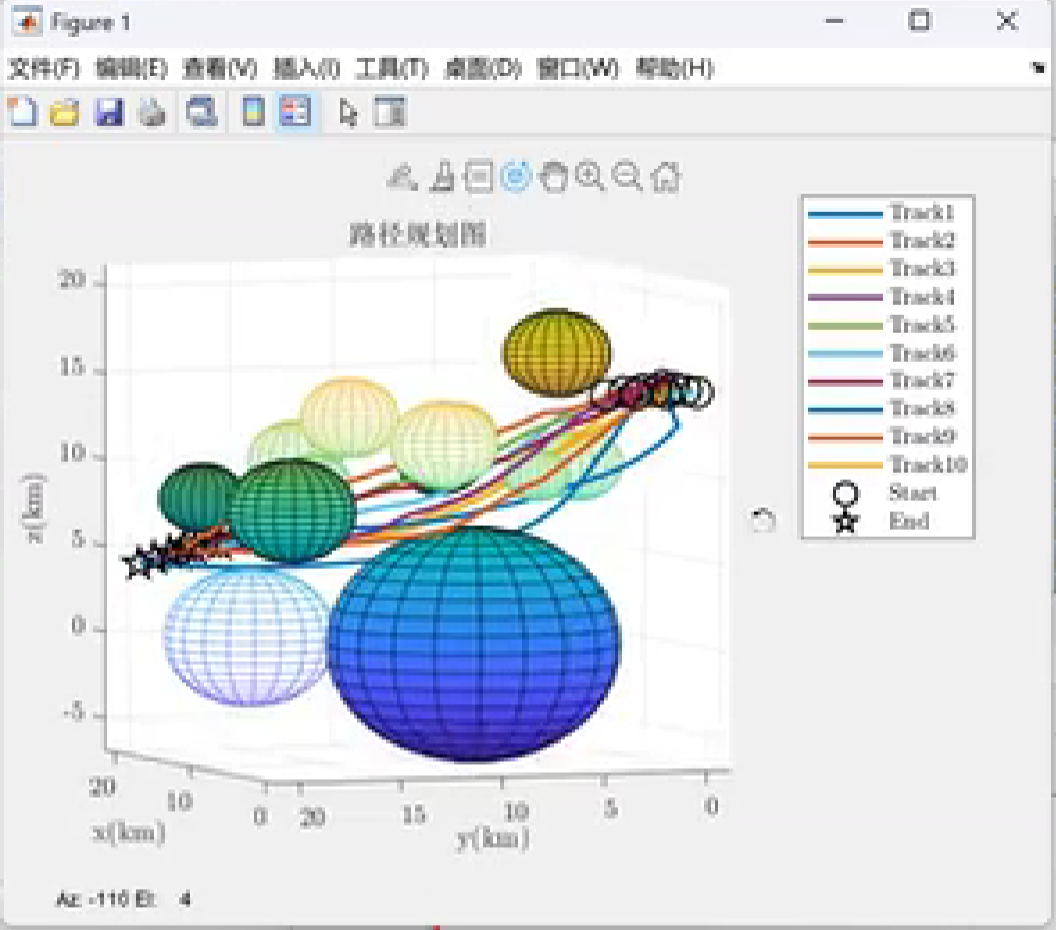

2. 收敛曲线对比：

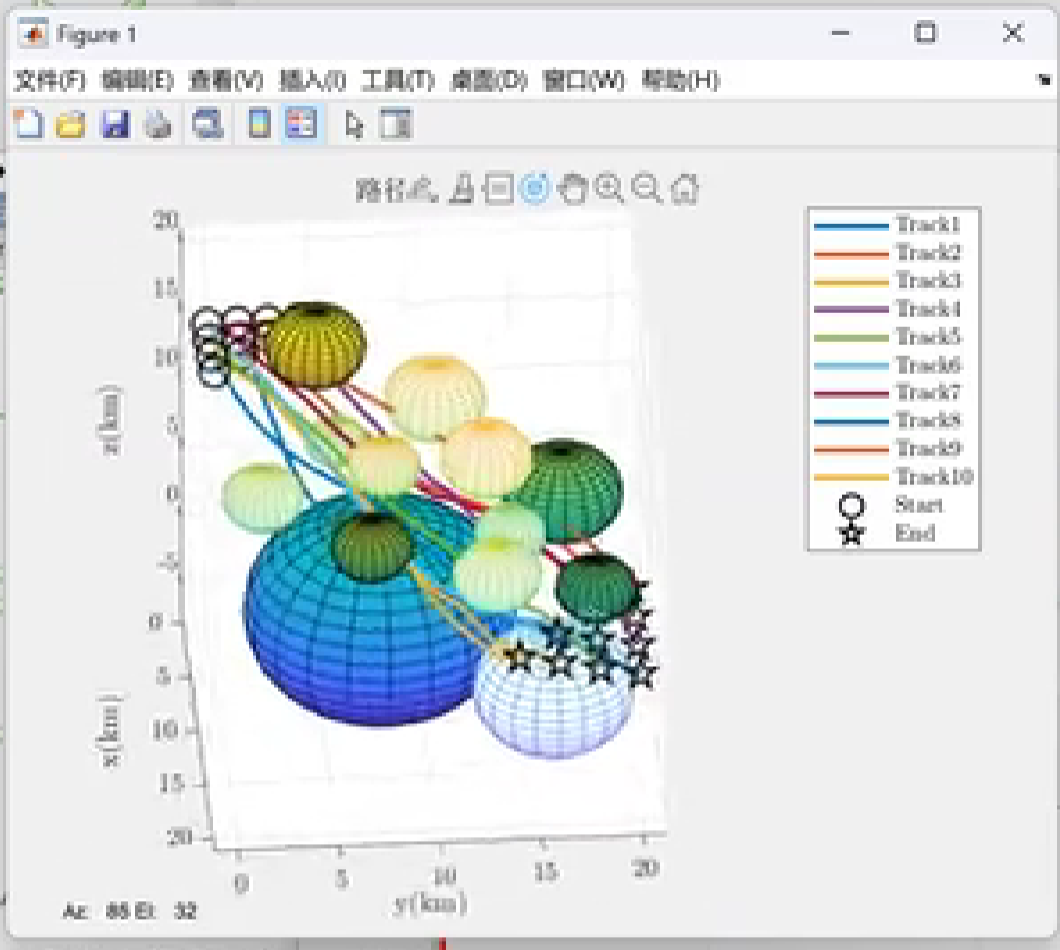

3. 三维轨迹展示：


6. 关键问题与解决方案

6.1 局部最优问题

问题表现：

• 传统GWO在复杂环境中容易陷入局部最优
• 路径出现明显绕远现象

解决方案：

• 多种群并行探索不同区域
• 引入柯西变异算子：

matlab复制% 变异操作
if rand() < 0.1
    new_pos = position + cauchy_rnd(0,1,dim);
end

6.2 协同避碰问题

问题表现：

• 多机路径交叉频繁
• 动态避碰响应慢

解决方案：

1. 势场法辅助：

matlab复制function repulsion = get_repulsion(other_drones)
    k_rep = 10; % 排斥系数
    repulsion = zeros(size(position));

    for drone = other_drones
        dist = norm(position - drone.position);
        if dist < safe_dist
            repulsion = repulsion + k_rep*(1/dist - 1/safe_dist)/dist^2;
        end
    end
end

2. 时空走廊约束：

• 为每架无人机分配时间窗口
• 确保同一空间区域不同时占用

6.3 实时性问题

问题表现：

• 算法收敛速度不足
• 难以满足实时规划需求

优化措施：

1. 并行计算加速：

matlab复制% 使用parfor并行计算适应度
parfor i=1:pop_size
    fitness(i) = calculate_fitness(pop(i).position);
end

2. 自适应收敛策略：

• 当连续10代改进<1%时提前终止
• 动态调整种群规模

7. 工程实践建议

在实际部署时，我们总结了以下几点经验：

1. 参数调优技巧：

• 收敛因子a采用非线性递减：

matlab复制a = 2 - 2*(iter/max_iter)^0.5;

• 子群数量建议设为3-5个

2. 硬件加速方案：

• 使用MATLAB Coder生成C++代码
• 部署到无人机嵌入式系统时，考虑TX2等硬件平台

3. 实际飞行测试：

• 先在仿真环境中验证所有边界条件
• 实际飞行时保留30%的安全余量
• 准备手动���管预案

4. 扩展性考虑：

• 设计分布式架构，每架无人机运行独立实例
• 通过通信网络交换关键位置信息

这个项目从算法设计到最终实现大约耗时3个月，期间最大的收获是认识到理论算法与实际工程应用之间的差距。比如在仿真中表现良好的参数，在实际环境中可能需要根据传感器精度、通信延迟等因素重新调整。建议同行们在研究时尽早开展硬件在环测试，可以避免后期大量返工。
