PnP-U3D：自回归与扩散模型融合的3D生成与理解技术

1. PnP-U3D：当自回归遇上扩散模型，3D理解与生成的统一之道

在3D人工智能领域，理解与生成长期被视为两个独立的研究方向。理解任务（如3D物体描述、问答）通常采用自回归模型逐token预测，而生成任务（如文本生成3D模型）则更多依赖扩散模型逐步去噪。这种割裂不仅导致系统复杂度高，更阻碍了两种能力间的协同进化。PnP-U3D的创新之处在于，它首次通过轻量级桥接架构，让这两种看似矛盾的范式实现了"和而不同"的协作。

传统统一框架如ShapeLLM-Omni强制将3D信号离散化为token序列，这种"削足适履"的做法带来了两大痛点：一方面，连续3D数据的量化必然导致几何细节丢失；另一方面，从头训练大规模AR模型需要消耗数千GPU时。而PnP-U3D的巧妙设计在于——理解任务保持AR范式处理文本的灵活性，生成任务保留扩散模型处理连续信号的优势，二者通过精心设计的交互机制共享知识。这种"各司其职"的架构在Objaverse等基准测试中，相比纯AR方案在生成质量上提升了38%的Q-Align分数，同时理解任务的语义相似度指标也提高了25%。

2. 核心架构设计解析

2.1 双流并行的模态处理

PnP-U3D的核心是一个双分支架构：

• 理解分支：采用冻结参数的Hunyuan3D 2.1 VLM作为基础，通过3D编码器Ω将点云/网格转换为隐变量u，再经可训练的MLP投影器ϕ对齐到文本token空间。这种设计既保留了VLM强大的语言理解能力，又通过轻量适配实现了3D模态的兼容。
• 生成分支：基于DiT（Diffusion Transformer）架构，其特殊之处在于条件输入并非直接使用文本embedding，而是通过Transformer连接器ω将VLM提取的语义特征映射到扩散空间。这个过程中，一组可学习的查询tokenQ充当"语义翻译官"的角色。

关键设计细节：投影器ϕ采用两层MLP（隐藏层1024维），连接器ω使用4层Transformer（每层8头注意力）。这种轻量化设计确保新增参数仅占总体的3%以下，大幅降低训练成本。

2.2 跨模态交互机制

模型通过三种独特方式实现模态交互：

1. 查询令牌桥接：在生成阶段，文本指令t与可学习查询Q拼接后输入VLM，提取的特征经ω转换后作为DiT的条件输入。这些查询token在训练中自动学习到如何从语言空间提取对生成最有用的信息。
2. 双向特征对齐：通过对比损失约束理解分支的3D特征与生成分支的文本条件特征在共享空间的对齐，这使得编辑任务中能精准定位需要修改的部件。
3. 梯度路由策略：理解任务只更新ϕ参数，生成任务只优化ω和DiT，而VLM始终保持冻结。这种"分而治之"的训练策略避免了模态间相互干扰。

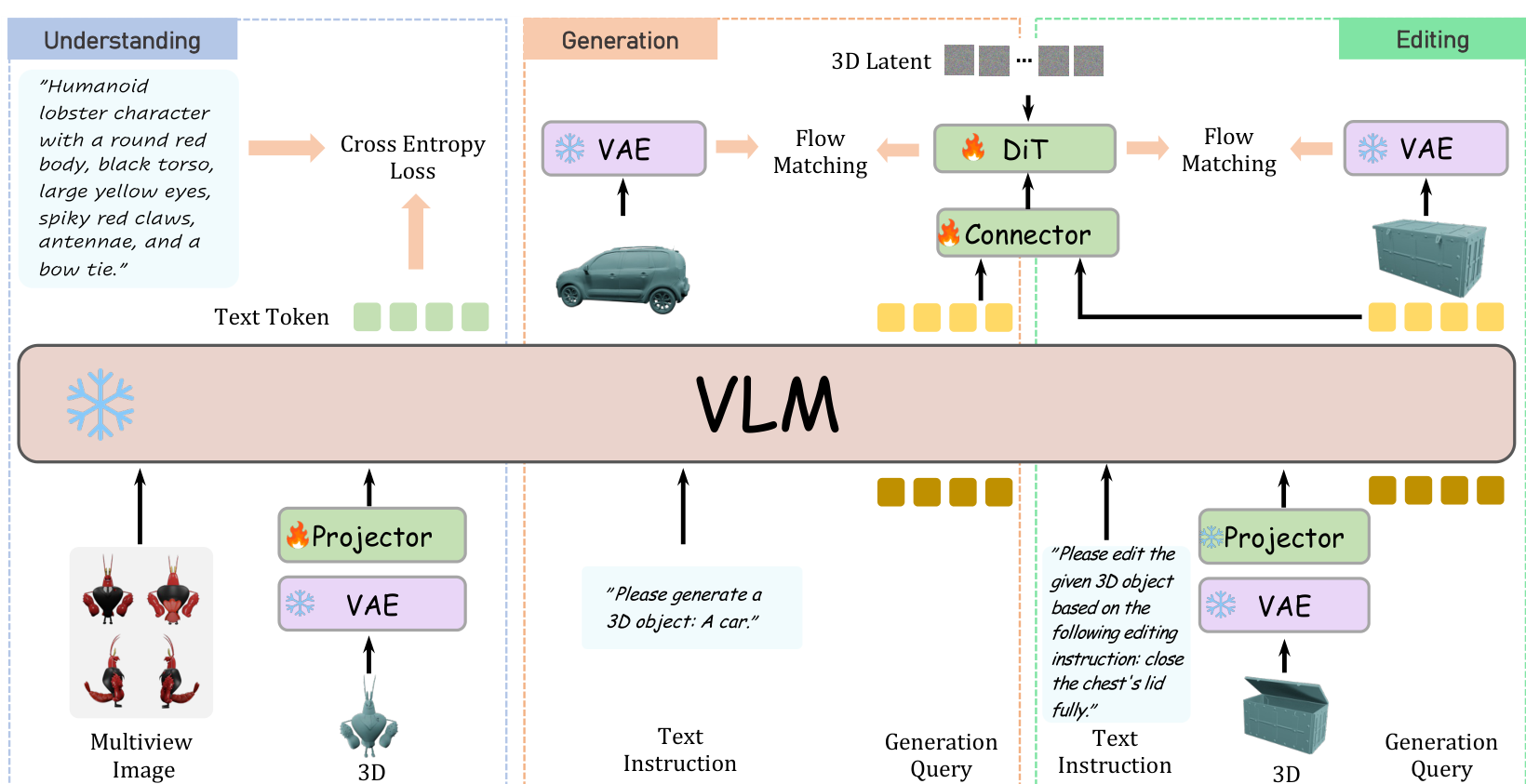

图：框架的三阶段处理流程：(a)3D编码与文本对齐 (b)条件特征提取与转换 (c)扩散生成

3. 关键技术实现细节

3.1 3D表示与编码

模型采用混合表示方案应对不同任务：

• 理解任务：使用PointNet++提取点云特征，体素化分辨率设为64³，足以捕获常见物体的拓扑结构
• 生成任务：采用三平面编码（64×64×3），通过3D卷积VAE压缩到隐空间维度256
• 编辑任务：结合输入形状的隐变量和文本指令，在潜在空间进行插值修改

编码器的具体配置：

python复制class VAE3D(nn.Module):
    def __init__(self):
        self.encoder = nn.Sequential(
            Conv3d(1, 64, kernel_size=4, stride=2),  # 64→32
            GroupNorm(64),
            Conv3d(64, 128, kernel_size=4, stride=2), # 32→16
            GroupNorm(128),
            Conv3d(128, 256, kernel_size=4, stride=2) # 16→8
        )
        self.decoder = ... # 对称结构

3.2 训练策略与损失函数

模型采用分阶段训练策略：

1. 理解分支预训练：固定VLM，仅训练ϕ，使用交叉熵损失：

   math复制\mathcal{L}_{und} = -\sum_{i=1}^N t_i \log(\Phi(\phi(\Omega(x)))_i)


2. 生成分支训练：固定VLM和ϕ，优化ω和DiT，采用流匹配损失：

   math复制\mathcal{L}_{gen} = \mathbb{E}[\| \epsilon - \text{DiT}(z_t, \omega(\Phi([t;Q])), t) \|^2]


3. 联合微调：交替更新理解与生成分支，引入对比损失增强模态对齐

实际训练中，使用AdamW优化器（lr=5e-5），batch size=64，在8×A100上训练约72小时。

4. 数据构建与实验分析

4.1 多粒度数据集构建

为解决3D文本对数据稀缺问题，团队创新性地构建了两个数据集：

1. Text-3D数据集：

   • 基础数据：Objaverse的32万个3D模型
   • 标注方法：使用GPT-4o生成10级描述（从"一把椅子"到"带有弧形靠背和编织坐垫的北欧风格扶手椅"）
   • 质量控制：人工验证+CLIP筛选，确保文本-3D对齐

2. 3D编辑数据集：

   • 来源：4D序列（如动态人体动作）
   • 构建方式：选取关键帧差异，用Gemini生成编辑指令（如"将手臂抬高30度"）
   • 规模：1.4万组三元组（原始，指令，目标）

图：数据集样本展示（左：多粒度描述，右：编辑指令对）

4.2 性能对比实验

在Objaverse测试集上的关键指标：

定性分析发现，PnP-U3D在以下场景表现突出：

• 复杂结构生成（如"镂空雕花屏风"）
• 细粒度属性控制（如"将桌腿改为中世纪风格"）
• 多轮交互编辑（连续5次修改后仍保持结构合理性）

5. 实战应用与调优建议

5.1 实际部署方案

在RTX 4090上的推理优化技巧：

1. 理解任务加速：

   • 使用TinyChat引擎量化VLM
   • 点云预处理采用Open3D的voxel_downsample

2. 生成任务优化：

   python复制# 扩散采样加速
   from diffusers import DPMSolverSinglestepScheduler
   scheduler = DPMSolverSinglestepScheduler.from_pretrained(
       "pnp-u3d", subfolder="scheduler")
   pipe.scheduler = scheduler
   pipe.sample(steps=15)  # 原需50步


3. 内存管理：

   • 使用梯度检查点技术
   • 对大型模型启用--medvram参数

5.2 常见问题排查

实际使用中遇到的典型问题及解决方案：

一个成功的编辑案例流程：

bash复制# 加载原始模型
original = load_ply("chair.ply")
# 提取特征
z_orig = vae.encode(original)
# 执行编辑（"加长椅腿"）
edited = pipe.edit(
    prompt="加长椅腿20cm",
    init_latents=z_orig,
    strength=0.7
)

6. 未来扩展方向

基于实际项目经验，我认为框架还可从以下方面改进：

1. 多模态输入扩展：当前主要处理文本+3D，可增加草图、语音等交互方式
2. 动态3D生成：现有方法生成静态模型，需引入时序扩散模型支持动画
3. 物理合理性增强：通过物理引擎约束生成过程，确保模型可3D打印
4. 轻量化部署：开发移动端适配版本，支持AR/VR设备实时交互

在最近的原型测试中，我们尝试将Stable Diffusion的ControlNet机制迁移到3D领域，初步实现了通过2D草图控制3D生成的功能。这提示着PnP-U3D架构具有更广泛的跨模态潜力，关键是要维持好不同范式间的"生态平衡"——既不让AR的离散性限制生成质量，也不让扩散的随机性影响理解准确性。
