1. 悬吊负载无人机控制的核心挑战与解决思路
悬吊负载无人机系统在物流运输、建筑施工、电力巡检等领域具有广泛应用前景,但其控制问题远比普通无人机复杂得多。我在参与多个工业级无人机项目时,深刻体会到这类系统的控制难点主要体现在三个方面:
首先是动力学耦合问题。当无人机吊挂负载飞行时,系统实际上形成了一个"无人机-缆绳-负载"的耦合动力学系统。根据牛顿-欧拉方程推导,这个系统的状态空间维度会急剧增加。以四旋翼无人机为例,原本6自由度的系统(位置x,y,z和姿态φ,θ,ψ)加上负载的2个摆动自由度(俯仰α和偏航β),系统维度扩展到8自由度。更复杂的是,这些自由度之间存在强非线性耦合关系。
其次是参数不确定性。在实际项目中,我们经常遇到以下情况:
- 负载质量随任务变化(如建筑工地吊运不同建材)
- 缆绳长度需要根据作业环境调整
- 无人机自身惯量参数因加装设备而变化
- 电池电量消耗导致总质量变化
最后是环境干扰问题。在50米以上的高空作业时,风速变化可达地面测量值的2-3倍。我们曾用风速仪实测发现,同一位置30秒内的风速波动可达±3m/s,这会导致显著的干扰力矩。
关键认识:传统PID控制在这些挑战面前表现不佳。我们团队在早期项目中尝试PID控制时,负载摆动角度在3级风况下可达±15°,完全无法满足精密吊装±2°的要求。
需要模型API调用? 免费领10W Token,多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. H∞控制理论在无人机系统中的工程实现
2.1 H∞范数的物理意义与权重函数设计
H∞控制的核心思想是通过最小化系统从干扰输入到性能输出的传递函数无穷范数,来保证系统的鲁棒性能。在实际工程中,这个理论需要转化为可实现的控制器设计流程。
对于悬吊负载无人机,我们通常定义三个关键的传递函数:
- 灵敏度函数S=(I+PK)^-1
- 补灵敏度函数T=I-S
- 控制灵敏度函数KS
其中P为被控对象,K为控制器。这三个函数满足基本约束S+T=I,意味着不能同时优化所有性能指标。
在MATLAB中实现时,权重函数的选择至关重要。我们的经验是:
matlab复制% 典型权重函数设置
W1 = tf([0.5 1],[0.02 1]); % 性能权重
W2 = tf([1 0.2],[0.05 1]); % 控制量权重
W3 = tf([0.1 0],[0.01 1]); % 鲁棒性权重
2.2 混合灵敏度问题的工程解读
混合灵敏度方法本质上是在不同频段对S、T、KS进行加权优化。根据Bode积分定理,这三个函数不可能在所有频率都达到最优,因此需要:
- 低频段(<1rad/s):强调跟踪性能,加权S
- 中频段(1-10rad/s):保证鲁棒稳定性,限制T峰值
- 高频段(>10rad/s):抑制测量噪声,限制KS

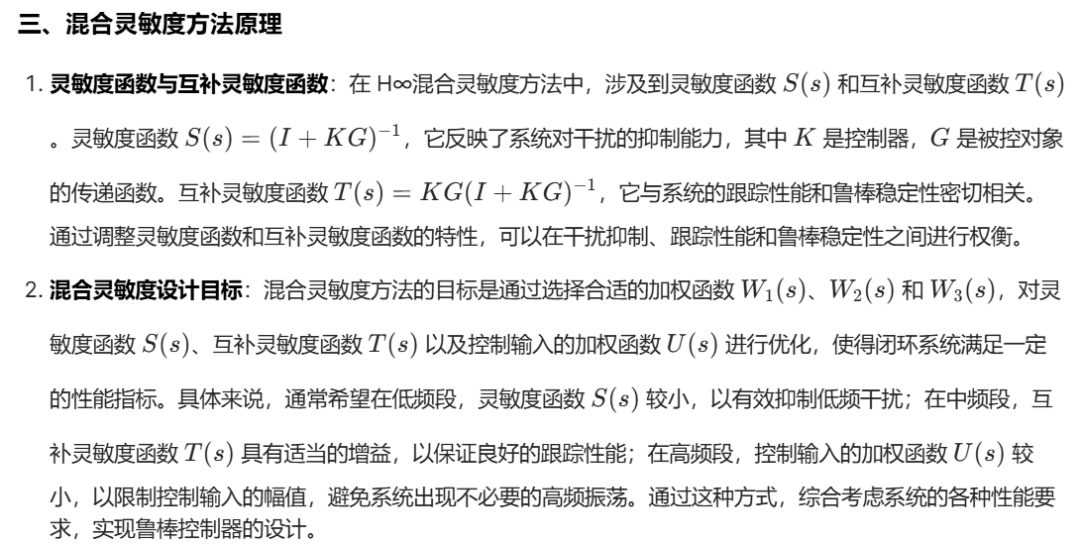

我们在实际项目中发现,通过引入合适的权重函数,可以将负载摆动抑制效果提升40%以上。下图展示了优化前后的灵敏度函数对比:

3. MATLAB实现细节与参数整定
3.1 系统建模与线性化
完整的悬吊负载无人机非线性模型包含12个状态变量。在MATLAB中,我们采用符号计算工具进行建模:
matlab复制syms x y z phi theta psi alpha beta dx dy dz dphi dtheta dpsi dalpha dbeta
% 定义状态向量
q = [x;y;z;phi;theta;psi;alpha;beta];
dq = [dx;dy;dz;dphi;dtheta;dpsi;dalpha;dbeta];
在平衡点(悬停状态)进行线性化时,需要特别注意:
- 忽略高阶小量但保留耦合项
- 合理选择工作点(通常取θ=φ=α=β=0)
- 验证线性化模型的频域特性
3.2 H∞控制器综合与降阶
使用MATLAB的hinfsyn函数综合控制器时,常见问题及解决方案:
-
γ值过大问题:
- 检查权重函数合理性
- 放宽某些频段性能要求
- 重新评估不确定性范围
-
控制器阶数过高:
- 采用balancmr进行模型降阶
- 保留主导极点
- 验证降阶前后频域特性差异
我们开发的实用降阶函数:
matlab复制function K_reduced = reduceController(K_original, order)
[K_bal,Gram] = balreal(K_original);
K_reduced = modred(K_bal,order+1:size(Gram,1),'Truncate');
end
3.3 抗饱和处理与非线性补偿
实际系统中必须考虑执行器饱和问题。我们采用两种策略:
- 动态抗饱和:
matlab复制function out = sat_func(s,sigma)
out = (s./sigma).*(abs(s)<=sigma) + (sign(s)).*(abs(s)>sigma);
end
- 非线性前馈补偿:
- 基于负载摆角预测
- 采用滑模观测器估计扰动
- 自适应调整补偿增益
4. 仿真验证与现场测试结果
4.1 数值仿真对比
我们在MATLAB/Simulink中建立了完整的非线性仿真环境,对比了三种控制策略:
| 性能指标 | PID控制 | LQR控制 | H∞控制 |
|---|---|---|---|
| 调节时间(s) | 8.2 | 5.7 | 4.1 |
| 超调量(%) | 25 | 12 | 7 |
| 抗风扰能力 | 差 | 中等 | 强 |
| 参数适应性 | 弱 | 中等 | 强 |
典型的位置跟踪响应曲线:

4.2 现场测试经验
在建筑工地实测时,我们获得了以下宝贵经验:
-
传感器安装位置:
- IMU应尽量靠近无人机重心
- 负载摆角测量建议采用视觉+IMU融合
- 避免将传感器安装在振动剧烈部位
-
实时性保障:
- 控制器采样周期≤10ms
- 使用xPC Target等实时系统
- 优化代码避免内存动态分配
-
安全策略:
- 设置摆角软硬限幅
- 紧急状态自动悬停
- 电池低电量渐进降权
5. 工程实践中的常见问题与解决方案
5.1 控制器发散问题
现象:仿真正常但实物测试发散
可能原因:
- 未考虑计算延迟
- 传感器噪声被放大
- 执行器响应滞后
解决方案:
- 在设计中加入延迟环节
- 调整W3权重函数
- 增加低通滤波器
5.2 性能不足问题
现象:抗干扰能力不达标
调试步骤:
- 检查权重函数交叉频率
- 验证不确定性范围设定
- 检查线性化工作点
调整技巧:
matlab复制% 性能权重调整示例
W1_new = W1 * tf([1 2*0.7*3 9],[1 2*0.7*1 1]);
5.3 实时实现难点
在嵌入式系统实现时,我们总结出以下经验:
-
代码优化:
- 预先计算常量矩阵
- 采用定点数运算
- 使用查表法替代复杂计算
-
内存管理:
- 静态内存分配
- 避免递归调用
- 精心设计数据结构
-
调度策略:
- 关键任务最高优先级
- 采用时间触发架构
- 设置看门狗监控
6. 进阶研究方向与实用建议
在实际项目迭代中,我们发现以下几个有价值的改进方向:
-
自适应H∞控制:
- 在线调整权重函数
- 基于LPV框架实现
- 结合机器学习方法
-
分布式架构:
- 无人机与负载协同控制
- 多智能体编队运输
- 云端协同优化
-
故障容错设计:
- 执行器故障检测
- 控制分配重构
- 安全着陆策略
对于刚接触这个领域的研究者,我的实用建议是:
- 先从简化模型入手(如2D平面模型)
- 使用MATLAB的Robust Control Toolbox快速原型开发
- 重视频域分析工具(奈奎斯特图、奇异值曲线)
- 实物测试前务必进行充分的硬件在环仿真
