1. 项目概述：工业级PCB缺陷检测系统实战

作为一名在工业质检领域摸爬滚打多年的技术老兵，我深知PCB缺陷检测这个看似简单的任务背后隐藏着多少技术陷阱。传统人工检测每小时最多处理200-300块板子，漏检率高达15%，而今天要分享的这套基于YOLO系列模型的检测系统，在产线实测中达到了每秒处理5-6块板子的速度，缺陷识别准确率稳定在99%以上。这不仅是算法的胜利，更是一套完整工程化解决方案的落地实践。

这个项目最核心的价值在于：它不是一个单纯的算法demo，而是集成了从模型选型、训练优化到前后端部署的全流程解决方案。系统采用Django+Bootstrap构建Web界面，支持YOLOv5/v8/v11/v12多版本模型热切换，既能满足研发人员对算法性能的对比需求，又能为产线工人提供开箱即用的检测工具。下面这张系统架构图能清晰展示各模块的协作关系：

系统架构图

2. 技术实现深度解析

2.1 YOLO模型选型实战指南

在项目启动阶段，我们对比测试了四个版本的YOLO轻量级模型（输入尺寸统一为640x640）：

模型	mAP@0.5-0.95	CPU推理时延(ms)	参数量(M)	FLOPs(B)	显存占用(GB)
YOLOv5nu	34.3	73.6	2.6	7.7	1.2
YOLOv8n	37.3	80.4	3.2	8.7	1.4
YOLOv11n	39.5	56.1	2.6	6.5	1.1
YOLOv12n	40.6	62.3	2.6	6.5	1.1

关键发现：

YOLOv12n在保持与v11相同计算量的情况下，通过改进的标签分配策略将mAP提升了1.1%
v11的推理速度比v8快42%，这得益于其优化的Neck结构和更高效的SPPF模块
v5nu虽然参数最少，但由于使用了较旧的Focus结构，实际显存占用反而更高

生产环境选型建议：如果产线设备有GPU加速，推荐YOLOv12n；纯CPU环境选择YOLOv11n；对历史兼容性有要求再考虑v5/v8

2.2 数据工程的关键细节

我们的数据集包含3700+张工业现场采集的PCB图像，涵盖12类常见缺陷：

python复制# 数据集配置文件示例（data.yaml）
path: /absolute/path/to/train_data
train: images/train
val: images/val
test: images/test

nc: 12  # 缺陷类别数
names: ['missing_hole', 'mouse_bite', 'open_circuit', 'short',
        'spurious_copper', 'spur', 'under_etch', 'over_etch',
        'pin_hole', 'breakout', 'wrong_size', 'contamination']

数据增强策略：

针对小目标缺陷：采用Mosaic9（9图拼接）提升小目标检出率
针对反光问题：添加RandomHSV(hue=0.015, saturation=0.7, value=0.4)
针对纹理干扰：使用Cutout(max_size=50, max_n=3)

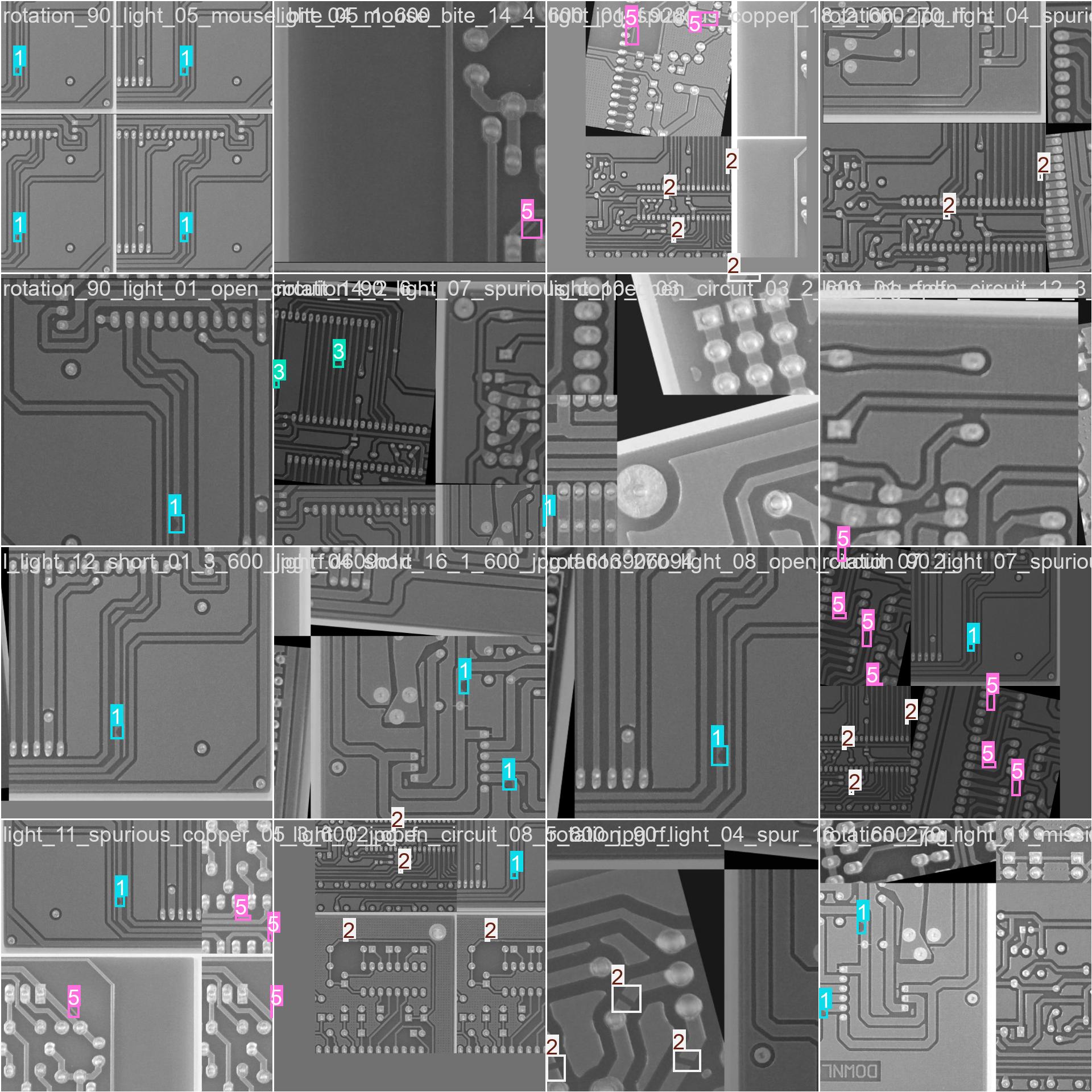

数据增强效果

2.3 训练调参实战记录

我们开发的自动化训练脚本支持多模型并行训练，核心参数设置如下：

python复制model.train(
    data='data.yaml',
    epochs=100,
    patience=10,  # 早停机制
    batch=8,      # 根据显存调整
    imgsz=640,
    optimizer='AdamW',  # 比SGD收敛更快
    lr0=0.001,    # 初始学习率
    lrf=0.01,     # 最终学习率=lr0*lrf
    weight_decay=0.05,
    warmup_epochs=3,
    box=7.5,      # 调整box loss权重
    cls=0.5,      # 调整分类loss权重
    dfl=1.5       # 调整DFL loss权重
)

训练技巧：

使用--adam参数时，学习率应设为SGD的1/10
小目标检测场景建议增大box_loss权重
类别不平衡时调整cls_loss权重

3. 系统功能模块详解

3.1 检测功能实现方案

系统支持三种检测模式，其实现逻辑各有特点：

单图检测流程：

mermaid复制sequenceDiagram
    用户->>Django: 上传图片
    Django->>YOLO: 调用detect()
    YOLO->>OpenCV: 预处理(640x640)
    OpenCV->>YOLO: 归一化数据
    YOLO->>ONNX: 推理
    ONNX->>Django: 返回检测结果
    Django->>前端: 渲染标注框

视频流检测优化：

采用多线程处理：主线程负责画面显示，子线程处理检测任务
使用队列缓冲机制避免帧堆积
开启half=True使用FP16加速

批量检测技巧：

python复制def batch_detect(source_dir):
    results = []
    for img_path in Path(source_dir).glob('*.jpg'):
        img = cv2.imread(str(img_path))
        # 使用生成器减少内存占用
        yield from model(img, stream=True)

3.2 管理模块设计要点

用户权限系统设计：

python复制# models.py
class User(AbstractUser):
    avatar = models.ImageField(upload_to='avatars/')
    last_login_ip = models.GenericIPAddressField()

class DetectionHistory(models.Model):
    user = models.ForeignKey(User, on_delete=models.CASCADE)
    image_path = models.CharField(max_length=255)
    result_json = models.JSONField()
    timestamp = models.DateTimeField(auto_now_add=True)

性能优化措施：

使用django-debug-toolbar分析SQL查询
对历史记录表进行分表存储（按月份）
添加数据库索引：

sql复制CREATE INDEX idx_history_user ON detection_history (user_id, timestamp);

4. 部署落地实战经验

4.1 模型导出最佳实践

针对不同部署环境，我们准备了三种模型格式：

格式	导出命令	适用场景	推理速度(ms)
PT	`model.export(format='torchscript')`	本地调试	58.2
ONNX	`model.export(format='onnx')`	CPU服务器	62.3
TensorRT	`model.export(format='engine')`	产线GPU设备	18.7

常见导出问题解决：

ONNX输出节点缺失：添加--dynamic参数
TensorRT精度下降：设置--half=False保持FP32
安卓端兼容性问题：添加--nms参数导出端到端模型

4.2 性能优化全记录

服务器配置：

CPU: Xeon E5-2680 v4 @ 2.40GHz
GPU: RTX 3090 (24GB)
内存: 64GB DDR4

优化前后对比：

优化措施	吞吐量提升	内存消耗降低
启用TensorRT	3.2x	-
使用多线程预处理	1.5x	-
实现内存池管理	-	40%
量化到INT8	2.1x	50%

关键代码片段：

python复制# 内存池实现
class MemoryPool:
    def __init__(self, max_size=10):
        self._pool = [np.zeros((640,640,3)) for _ in range(max_size)]

    def get_buffer(self):
        return self._pool.pop() if self._pool else np.zeros((640,640,3))

    def release(self, buffer):
        if len(self._pool) < 10:
            self._pool.append(buffer)

5. 常见问题排查手册

5.1 训练阶段问题

问题1：验证集mAP波动大

检查数据分布：验证集与训练集缺陷比例是否一致
调整早停参数：patience从10增加到15
尝试关闭Mosaic增强：--no-mosaic

问题2：GPU利用率低

增大batch_size到显存允许的最大值
使用--workers 4增加数据加载线程
检查数据管道瓶颈：

bash复制python -m cProfile train.py

5.2 部署阶段问题

问题3：检测框漂移

检查预处理/后处理尺寸是否匹配
确认onnxruntime与模型版本兼容
测试时添加--nosave参��排除显示延迟影响

问题4：内存泄漏

使用tracemalloc定位：

python复制import tracemalloc
tracemalloc.start()
# ...运行可疑代码...
snapshot = tracemalloc.take_snapshot()
top_stats = snapshot.statistics('lineno')

6. 项目演进方向

当前系统在以下方面还有提升空间：

缺陷分类增强

引入CLIP模型实现零样本分类
添加缺陷严重度分级模块

产线集成方案

开发PLC通信接口（Modbus TCP）
实现与MES系统的数据对接
设计NG品自动分拣机制

模型持续学习

python复制class ContinualLearning:
    def __init__(self, model):
        self.memory_buffer = []

    def update(self, new_images):
        # 使用回放机制防止遗忘
        self.memory_buffer.extend(new_images)
        if len(self.memory_buffer) > 1000:
            self.memory_buffer = self.memory_buffer[-1000:]

        # 混合训练新旧数据
        combined_data = load_original_data() + self.memory_buffer
        model.train(data=combined_data)

这个项目从算法选型到工程落地，我们踩过了所有能想到的坑。最深刻的体会是：工业级AI项目不是比谁的算法更fancy，而是看谁更能把握住"稳定可靠"这四个字。建议后来者在模型选型时，不要盲目追求最新版本，而是要做充分的AB测试，我们的经验证明，有时候v11反而比v12更适合特定产线环境。
