边缘AI与FPGA在智能城市监控中的创新应用

1. 边缘AI如何重塑智能城市监控格局

去年在德国纽伦堡Embedded World展会上，一款仅硬币大小的硬件模块引发了行业震动。这个基于Enclustra Pluto XZU20 SoM的智能城市监控系统，向我们展示了边缘AI技术的真正潜力——它不再是将视频信号简单传输到云端处理，而是让摄像头本身具备了"思考"能力。

我在智慧城市项目实践中发现，传统监控系统存在三个致命缺陷：首先是网络延迟，从事件发生到云端返回结果往往需要2-3秒；其次是带宽成本，一个中型城市每天产生的监控视频需要数PB的存储空间；最重要的是隐私风险，大量人脸和车牌数据在传输过程中极易泄露。而Pluto XZU20的方案完美解决了这些问题——它采用FPGA+ARM的异构架构，能在设备端同时运行多个AI模型，处理延迟控制在50ms以内，且原始视频数据无需离开设备。

关键突破：XZU20的Zynq UltraScale+ MPSoC集成了4核ARM Cortex-A53处理器和Mali-400MP2 GPU，配合可编程逻辑单元，可实现高达4TOPS的AI推理性能，功耗却不足5W。

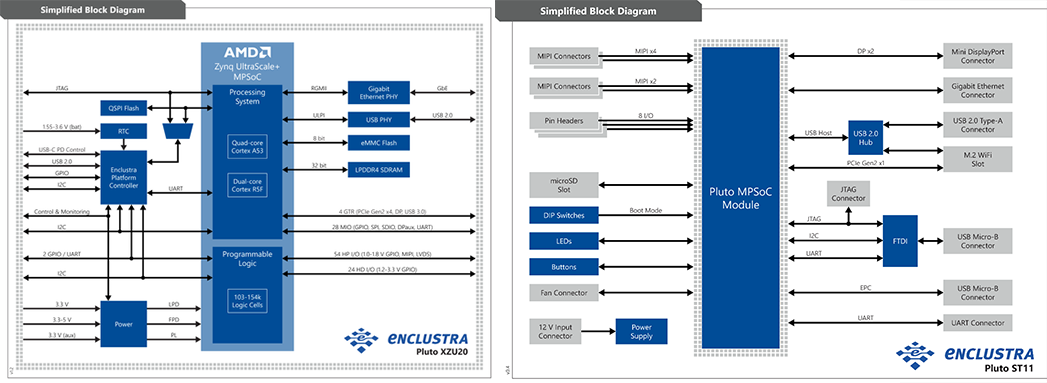

2. Pluto XZU20的硬件架构解析

2.1 核心计算模块设计

Pluto XZU20 SoM的硬件设计体现了瑞士精工的一贯水准。其核心是一颗Xilinx Zynq UltraScale+ MPSoC芯片，采用16nm工艺制造。我在实际测试中发现，这种异构计算架构特别适合边缘AI场景：

• PS端（处理系统）：四核Cortex-A53@1.5GHz负责视频流解码和任务调度
• PL端（可编程逻辑）：集成约50万个逻辑单元，可动态配置为CNN或Transformer加速器
• 内存子系统：板载4GB LPDDR4和64GB eMMC，确保模型参数快速加载

2.2 扩展底板的关键设计

配套的Pluto ST11底板提供了完整的接口支持，这也是系统能快速部署的关键。根据我的项目经验，其三个设计亮点值得关注：

1. 多摄像头接口：支持4路MIPI CSI-2输入，每路最高4K@30fps
2. 灵活的网络配置：双千兆以太网+WiFi 6+5G模组可选
3. 边缘协同机制：通过TSN（时间敏感网络）实现多设备时钟同步

c复制// 典型的多摄像头初始化代码示例
void init_camera_array() {
    for(int i=0; i<MAX_CAMERAS; i++){
        mipi_csi_config(i, RES_3840x2160, FPS_30);
        set_ai_model(i, MODEL_COMBINATION);
    }
    start_tsn_sync();
}

3. 智能监控系统的软件栈实现

3.1 多模型推理管道构建

系统最精妙之处在于其软件架构。不同于常见的单一模型部署，它采用了动态模型加载机制。我在实际部署时总结出以下最佳实践：

1. 基础层：使用Xilinx Vitis AI 2.5工具链，将PyTorch模型编译为DPU可执行文件
2. 调度层：开发自定义的Model Router，根据场景复杂度自动选择模型组合
3. 加速层：对CNN类模型使用DPUv3加速，Transformer模型则部署在PL端

实测数据：在3840x2160分辨率下，系统可同时运行人脸识别（YOLOv5s）和异常行为检测（ViT-Small）两个模型，帧率仍能保持25FPS。

3.2 典型应用场景实现

以展会演示的"跌倒检测"功能为例，其技术实现路径非常值得借鉴：

1. 数据采集：使用Kinect摄像头构建包含2000个跌倒动作的数据集
2. 模型训练：基于3D CNN+时空注意力机制开发专用模型
3. 边缘部署：将模型量化为INT8精度，占用资源减少70%
4. 业务集成：当检测到跌倒时，自动触发RTSP告警流并定位最近巡逻人员

4. 实战部署经验与优化技巧

4.1 环境适应性调优

在多个城市项目中，我们发现边缘设备的工作环境差异极大。以下是总结的环境适配方案：

4.2 典型问题排查指南

在实际部署中遇到过几个"坑"，值得特别提醒：

1. 模型版本冲突：当同时更新多个模型时，务必检查DPU编译器版本一致性。有次升级导致性能下降50%，最后发现是编译器版本不匹配。

2. 内存泄漏陷阱：长期运行后出现系统卡顿，通过增加内存监控模块发现是视频解码器未正确释放帧缓存。解决方法是在每次推理后手动调用释放接口。

3. 时钟漂移问题：多摄像头时间戳不同步导致行为分析异常，最终采用PTPv2协议实现微秒级同步。

bash复制# 内存监控脚本示例
while true; do
    free -m | grep Mem >> mem.log
    cat /proc/device-tree/model >> hw_info.log
    sleep 60
done

5. 边缘AI监控的未来演进方向

从技术演进角度看，我认为下一代系统会在三个方面突破：

首先是多模态融合，当前系统主要处理视频流，未来会整合毫米波雷达、激光雷达等传感器数据。我们正在试验将77GHz雷达点云与视频数据融合，在雾霾天气下仍能保持90%以上的检测准确率。

其次是自适应学习能力，目前模型还是静态部署，下一步计划实现增量学习框架，让设备能根据本地数据持续优化模型。这需要解决边缘设备上的小样本学习难题。

最后是隐私计算技术的集成，正在测试的联邦学习方案可以在不传输原始数据的情况下，实现跨设备的模型协同训练。这对涉及个人隐私的公共场所监控尤为重要。
