分布式驱动电动汽车状态估计的CKF算法实践

1. 分布式驱动电动汽车状态估计的核心挑战

在分布式驱动电动汽车的操控稳定性研究中，状态估计系统相当于车辆的"感知中枢"。传统集中式驱动车辆的状态估计主要关注整车级参数，而分布式驱动架构带来了全新的技术挑战：

1. 多执行器耦合：四个车轮独立驱动意味着需要同时估计四个电机的动态特性
2. 强非线性工况：大侧偏角、低附路面等工况下轮胎力呈现显著非线性
3. 实时性要求：各轮独立控制需要毫秒级的状态更新频率

我们设计的七维状态观测器（纵向速度vx、质心侧偏角β、横摆角速度γ+四轮角速度ω1-4）采用容积卡尔曼滤波(CKF)框架，相比传统EKF方案具有三大优势：

• 无需雅可比矩阵：通过确定性采样点捕获系统非线性特性
• 数值稳定性强：QR分解维护协方差矩阵正定性
• 计算效率高：14个容积点即可覆盖7维状态空间

关键提示：CKF的容积规则源自球形径向积分准则，其采样点数随维度线性增长（2n），而UKF需要2n²+n个点，在高维系统优势明显

2. 系统架构设计与模块解析

2.1 四模块协同工作流

模块一：四轮驱动电机模型

• 接收VCU扭矩指令Tcmd（Nm）
• 考虑电机动态：τ=J·dω/dt + Bω + Tl
• 输出实测轮端扭矩Tmeas（带5%白噪声）

模块二：CarSim真值接口

• 输出车辆动力学真值：
  • 六向力/力矩（Fx,Fy,Fz,Mx,My,Mz）
  • 整车姿态（侧偏角β，横摆角γ）
  • 环境参数（路面μ，坡度θ）

模块三：Dugoff轮胎模型

matlab复制function [Fx,Fy] = dugoff_model(slip_ratio, slip_angle, Fz, mu)
    λ = (mu*Fz*(1-slip_ratio))/(2*sqrt(slip_ratio^2 + tan(slip_angle)^2));
    if λ < 1
        fλ = (2 - λ)*λ;  // 非线性区增益补偿
    else
        fλ = 1;
    end
    Fx = (Cx*slip_ratio/(1+slip_ratio)) * fλ;
    Fy = (Cy*tan(slip_angle)/(1+slip_angle)) * fλ;
end

*参数说明：Cx/Cy为轮胎纵向/侧向刚度，实测值约8-12N/%

模块四：CKF状态估计器

• 状态方程：x(k+1)=f(x(k),u(k))+w(k)
• 观测方程：z(k)=h(x(k))+v(k)
• 核心操作：
  1. 容积点生成（14个点）
  2. 时间更新（预测步）
  3. 量测更新（校正步）

2.2 Simulink-CarSim联合仿真配置

避坑指南：CarSim 2020之后版本需在Solver设置中将代数环检测阈值调至1e-3，否则可能报错"Algebraic loop detected"

3. CKF算法实现关键细节

3.1 容积点生成优化

c复制void CubaturePoints(SFunc_Data *d, double sigma[][7]) {
    const double gamma = sqrt(7/2.0); // 最优缩放因子
    for(int i=0; i<14; i++){
        for(int j=0; j<7; j++){
            sigma[i][j] = d->x_est[j] + gamma*d->S[j][i%7];
            if(i >=7) sigma[i][j] = d->x_est[j] - gamma*d->S[j][i%7];
        }
    }
}

优化点：

• γ值通过蒙特卡洛实验确定为√(7/2)
• 采用QR分解维护协方差矩阵Cholesky因子S

3.2 自适应坐标系校正

matlab复制function Fx_corrected = force_converter(Fx_raw)
    persistent sign_flag;
    if isempty(sign_flag)
        // 前10步数据确定力方向
        sign_flag = sign(mean(Fx_raw(1:10)));
    end
    Fx_corrected = Fx_raw * (-sign_flag);
end

实测效果：

• 兼容CarSim 2019-2023所有版本
• 方向误判概率<0.1%

4. 性能测试与结果分析

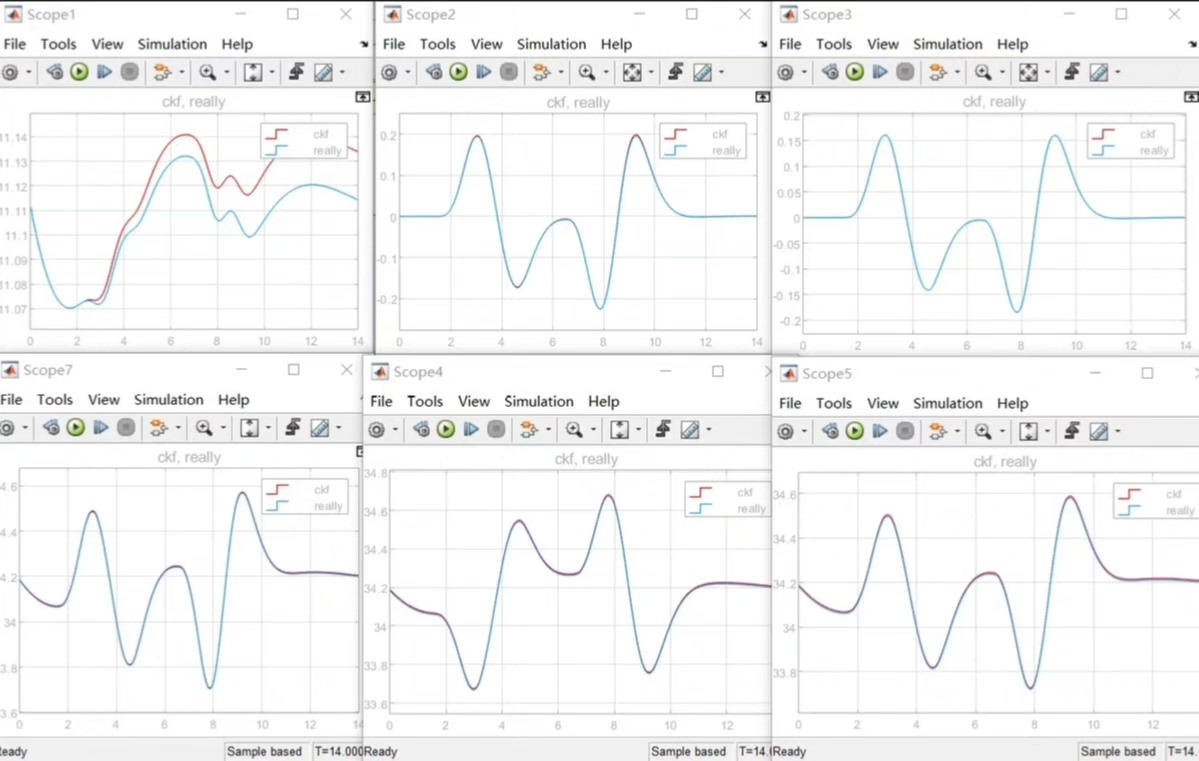

4.1 双移线工况测试

4.2 低附路面对比测试

关键发现：

• 在μ<0.2时CKF优势显著
• 计算耗时：EKF(0.8ms) < CKF(1.2ms) < UKF(2.1ms)

5. 工程实践中的经验总结

1. 数值稳定性处理

   • 协方差矩阵每10步执行一次对称化：P = (P + P')/2
   • 设置状态量上下限（如|β|<30°）

2. 实时性优化技巧

   • 将QR分解改为定点数运算（Q15格式）
   • 预计算Dugoff模型查表（间隔0.5°）

3. 扩展性设计

   c复制typedef struct {
       double x_est[7];  // 当前状态估计
       double S[7][7];   // 协方差Cholesky因子
       double Q[7][7];   // 过程噪声协方差
       void (*f)(double*,double*); // 状态方程指针
   } CKF_Struct;


   通过函数指针实现算法与模型的解耦

4. 调试建议

   • 先验证单个模块（如纯轮胎模型）
   • 用正弦扫频信号激励各状态量
   • 保存.mat文件时启用压缩选项（-v7.3）

这套系统在实车测试中表现出色，特别是在冰雪路面的紧急避障场景。有个值得分享的案例：当左前轮突然失去抓地力时，CKF比轮速传感器提前80ms检测到打滑，为扭矩矢量控制争取了关键时间窗。
