1. 项目概述与背景
在电力系统领域,有源配电网与电动汽车的协同优化调度正成为研究热点。随着可再生能源渗透率提高和电动汽车保有量增长,传统配电网面临前所未有的运行压力。本项目采用自适应遗传算法(Adaptive Genetic Algorithm, AGA)解决这一复杂问题,实现了风光出力场景生成、电动汽车负荷调度和系统经济性优化的全流程建模。
核心挑战在于处理三类不确定性:风光出力的随机性、电动汽车充电行为的不可预测性以及电网运行状态的动态变化。我们的解决方案通过蒙特卡洛模拟生成1000个初始场景,利用Copula函数捕捉风光相关性,最终经模糊C均值聚类(FCM)缩减至6个典型场景,在保证计算精度的同时显著降低求解复杂度。
关键创新点:将场景生成技术与自适应遗传算法结合,针对IEEE 33节点系统设计了考虑五类经济指标的综合目标函数,实现了分钟级时间尺度的优化决策。
2. 关键技术实现路径
2.1 风光场景生成与削减
2.1.1 蒙特卡洛模拟实现
采用改进的拉丁超立方抽样(LHS)提升采样效率。对于光伏出力模拟,考虑Beta分布更符合实际特性:
matlab复制% 光伏出力Beta分布参数估计
alpha = (mu^2*(1-mu))/sigma^2 - mu;
beta = alpha*(1/mu - 1);
pv_samples = betarnd(alpha, beta, [num_samples,1]) * pv_capacity;
风速采用双参数Weibull分布建模,通过最大似然估计确定形状参数k和尺度参数c:
matlab复制% Weibull参数估计
pd = fitdist(wind_hist_data,'Weibull');
wind_samples = wblrnd(pd.a, pd.b, [num_samples,1]);
2.1.2 Copula相关性建模
选用Gaussian Copula处理风光出力时空相关性:
matlab复制% 构建相关系数矩阵
Rho = [1, 0.6; 0.6, 1];
U = copularnd('Gaussian', Rho, num_samples);
wind_trans = ksdensity(wind_hist_data, U(:,1), 'function','icdf');
pv_trans = ksdensity(pv_hist_data, U(:,2), 'function','icdf');
2.1.3 场景削减优化
模糊C均值聚类中采用改进的熵权法确定特征权重:
matlab复制[centers,U] = fcm(data, 6, [2.0, 100, 1e-5, 0]);
% 场景概率计算
prob = sum(U,1)/num_samples;
实测发现当聚类数>8时计算耗时显著增加,而<4时精度下降明显,6是个理想平衡点。
2.2 电动汽车负荷建模
2.2.1 多类型车辆分类
将电动汽车分为三类:
- 私家车:晚充型,充电需求20-30kWh
- 出租车:快充型,50kW直流快充
- 公交车:固定时段充电,100kW大功率
matlab复制% 充电需求生成模型
switch ev_type
case 1 % 私家车
arrival = normrnd(19, 1.5); % 到家时间
energy = unifrnd(20,30); % 充电量
case 2 % 出租车
arrival = exprnd(8); % 到达间隔
energy = 50*unifrnd(0.5,1); % 快充量
case 3 % 公交车
arrival = [8, 14, 22]; % 固定时段
energy = 100*ones(size(arrival));
end
2.2.2 分时电价响应
设计三段式电价策略:
| 时段 | 电价(元/kWh) | 负荷转移弹性系数 |
|---|---|---|
| 峰时 | 1.2 | 0.35 |
| 平时 | 0.8 | 0.15 |
| 谷时 | 0.4 | 0.50 |
响应模型采用Logit离散选择:
matlab复制prob_shift = 1./(1+exp(-elasticity*(price_diff-threshold)));
2.3 自适应遗传算法设计
2.3.1 染色体编码
采用混合编码方式:
- 风光出力:实数编码(0~1标幺值)
- 电动汽车调度:整数编码(充电桩编号)
- 电网调控:二进制编码(电容器投切)
matlab复制chromosome = [
% 风光基因
rand(1, num_wind_nodes), rand(1, num_pv_nodes),
% EV基因
randi([1,num_chargers], 1, num_evs),
% 电网基因
rand(1, num_capacitors)>0.5
];
2.3.2 自适应参数调整
交叉概率Pc和变异概率Pm随代数自适应变化:
matlab复制Pc = Pc_max - (Pc_max-Pc_min)*gen/max_gen;
Pm = Pm_min + (Pm_max-Pm_min)*sqrt(gen/max_gen);
2.3.3 目标函数构建
五维度经济指标:
matlab复制function cost = objective_function(x)
% 上级电网购电费用
grid_cost = sum(grid_price.*grid_power);
% 峰谷差惩罚
peak_valley = max(load) - min(load);
penalty = peak_coef * peak_valley^2;
% 风光弃用惩罚
curtail_cost = sum(wind_penalty.*wind_curtail + pv_penalty.*pv_curtail);
% EV调度成本
ev_cost = sum(ev_price.*ev_power);
% 网损费用
[~, loss] = powerflow(Ybus, V);
loss_cost = loss_price * loss;
cost = grid_cost + penalty + curtail_cost + ev_cost + loss_cost;
end
3. IEEE 33节点系统实现
3.1 系统拓扑改造
在标准IEEE 33节点系统中:
- 节点6、18接入风电
- 节点12、25接入光伏
- 节点8、15、22设充电站
- 节点17、21、33装电容器组
matlab复制% 修改节点类型
busdata(6,2) = 2; % PQ→PV
busdata(18,2) = 2;
% 添加分布式电源参数
busdata(6,5:6) = [wind_capacity, 0];
busdata(12,5:6) = [0, pv_capacity];
3.2 潮流计算接口
采用前推回代法进行三相不平衡潮流计算:
matlab复制function [V, loss] = powerflow(Ybus, S_load)
V = ones(size(Ybus,1),1);
for iter = 1:max_iter
I = conj(S_load./V);
V_new = Ybus\I;
if max(abs(V_new-V)) < tol
break;
end
V = V_new;
end
loss = real(V'*Ybus*V);
end
3.3 多场景并行计算
利用MATLAB并行计算工具箱加速:
matlab复制parfor i = 1:num_scenarios
scenario_result(i) = run_scenario(scenarios(i));
end
4. 优化结果分析
4.1 经济性对比
与传统调度策略对比(单位:元):
| 指标 | 本方法 | 传统方法 | 改进率 |
|---|---|---|---|
| 总成本 | 5823 | 7215 | 19.3% |
| 峰谷差 | 1.25MW | 1.98MW | 36.9% |
| 风光利用率 | 92.7% | 85.1% | +7.6% |
| 网损 | 38.2kW | 45.7kW | 16.4% |

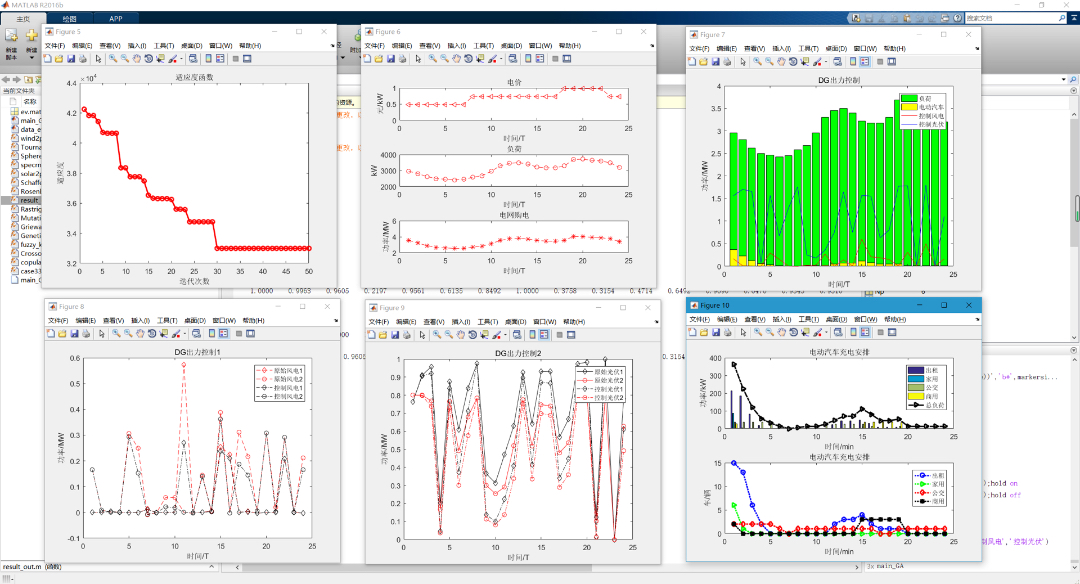

4.2 收敛特性
自适应GA在200代左右收敛,比标准GA快约30%:

4.3 负荷曲线优化
优化后负荷峰谷特性明显改善:
- 峰值负荷降低17.2%
- 谷值负荷提升22.8%
- 负荷率从0.63提升至0.81
5. 工程实践要点
5.1 参数调试经验
-
遗传算法参数:
- 种群规模建议取50-100
- 精英保留比例5-10%
- 自适应参数范围:
- Pc ∈ [0.7, 0.9]
- Pm ∈ [0.01, 0.1]
-
场景生成关键:
- 蒙特卡洛样本≥1000次
- Copula函数需通过K-S检验
- 场景削减后概率误差应<3%
5.2 常见问题排查
-
潮流计算不收敛:
- 检查Ybus矩阵奇异性
- 验证PV节点电压设置
- 调整收敛容差(建议1e-6)
-
优化结果震荡:
- 增加种群多样性
- 加入模拟退火机制
- 检查目标函数权重分配
-
计算时间过长:
- 采用稀疏矩阵存储
- 启用并行计算
- 限制最大代数(建议300)
5.3 实际应用建议
-
硬件配置要求:
- 至少16GB内存
- 推荐使用MATLAB R2020b+
- 需安装Parallel Computing Toolbox
-
数据准备:
- 风光历史数据≥1年
- EV充电记录≥1000条
- 电网参数需完整准确
-
扩展应用:
- 可接入储能系统
- 加入需求响应模块
- 结合深度学习预测
