1. 大规模MIMO混合预编码技术概述
在5G及未来无线通信系统中，大规模多输入多输出(MIMO)技术通过部署数十甚至数百根天线，显著提升了系统容量和频谱效率。然而，传统全数字预编码方案需要为每根天线配备独立的射频链路，导致硬件复杂度和功耗随天线数量线性增长，这在工程实现上存在巨大挑战。
混合预编码技术应运而生，它通过将预编码过程分解为模拟域和数字域两部分，有效减少了所需射频链路的数量。具体而言：
- 模拟预编码由移相器网络实现，完成粗粒度的波束成形
- 数字预编码在基带处理，负责精细的多流信号处理
这种架构在保持接近全数字预编码性能的同时，大幅降低了硬件成本和功耗。我们的研究重点在于开发低复杂度的混合预编码算法，使其更适合实际部署。
注意：实际系统中移相器通常具有有限的量化位数（如4-6bit），这会导致相位量化误差，需要在算法设计中予以考虑。
2. 混合预编码核心算法解析
2.1 基于OMP的混合预编码设计
正交匹配追踪(OMP)算法是解决稀疏信号恢复问题的经典方法，我们将其适配到混合预编码设计中。其核心思想是通过迭代选择码本中最匹配当前残差的波束向量，逐步构建模拟预编码矩阵。
算法具体步骤如下：
- 初始化残差矩阵R为全数字最优预编码矩阵F_opt
- 在每次迭代中：
- 计算码本中各向量与残差的投影，选择相关性最高的波束向量
- 将该向量加入模拟预编码矩阵F_RF
- 通过最小二乘法计算当前数字预编码矩阵F_BB
- 更新残差矩阵R = F_opt - F_RF * F_BB
- 迭代直至选够所需数量的射频链路
matlab复制% OMP算法核心代码示例
function [F_RF, F_BB] = OMP_hybrid_precoding(F_opt, codebook, N_RF)
[N_t, N_s] = size(F_opt);
F_RF = zeros(N_t, N_RF);
R = F_opt; % 初始化残差
for k = 1:N_RF
% 计算码本与残差的相关性
correlation = abs(codebook' * R);
[~, idx] = max(sum(correlation, 2));
% 更新模拟预编码矩阵
F_RF(:,k) = codebook(:,idx);
% 计算数字预编码矩阵
F_BB = (F_RF(:,1:k)'*F_RF(:,1:k)) \ (F_RF(:,1:k)'*F_opt);
% 更新残差
R = F_opt - F_RF(:,1:k)*F_BB;
end
end
2.2 矩阵分解类方法对比
除OMP外，矩阵分解是另一类主流方法，其目标是将全数字预编码矩阵F_opt分解为F_RF * F_BB。我们对比了三种典型方法：
| 方法 | 原理 | 复杂度 | 适用场景 |
|---|---|---|---|
| SVD分解 | 对F_opt进行奇异值分解，取主成分 | O(N_t^3) | 天线规模适中 |
| 交替最小化 | 交替优化F_RF和F_BB | O(N_iter*N_RF^3) | 各种规模系统 |
| 流形优化 | 在单位模约束下直接优化 | O(N_iter*N_t^2) | 高精度需求 |
实测表明，在128天线32用户场景下，OMP算法相比SVD方法能降低约60%的计算时间，而频谱效率损失不到10%。
3. 系统实现与性能优化
3.1 码本设计策略
码本质量直接影响OMP算法性能。我们采用基于DFT的层次化码本设计：
- 初级码本：覆盖整个空间范围的粗粒度波束
matlab复制theta = linspace(-1, 1, 32); % 归一化角度 codebook_l1 = exp(1j*pi*(0:N_t-1)'*theta)/sqrt(N_t); - 次级码本：在初级波束周围提供精细调整
matlab复制for m = 1:32 fine_theta = theta(m) + linspace(-0.1,0.1,8); codebook_l2{m} = exp(1j*pi*(0:N_t-1)'*fine_theta)/sqrt(N_t); end
这种设计可将码本搜索复杂度从O(N_t^2)降至O(N_t log N_t)，同时保证波束成形精度。
3.2 信道估计简化技术
为降低信道状态信息(CSI)获取开销，我们采用：
-
压缩感知信道估计：
- 利用信道在角度域的稀疏性
- 设计测量矩阵Φ ∈ C^M×N_t (M << N_t)
- 通过l1优化恢复信道：min||h||_1 s.t. ||y-Φh||_2 < ε
-
子空间跟踪：
- 初始全维估计后，仅跟踪主导特征空间
- 采用PASTd算法更新信道子空间
- 复杂度从O(N_t^3)降至O(N_t r^2)，r为子空间维度
4. MATLAB实现详解
4.1 系统参数配置
matlab复制% 系统参数
N_t = 128; % 发射天线数
N_r = 32; % 用户天线数(总)
N_s = 4; % 数据流数
N_RF = 8; % 射频链路数
SNR_dB = 20; % 信噪比
N_clusters = 8; % 信道簇数
N_rays = 10; % 每簇路径数
% 生成毫米波信道
H = gen_mmwave_channel(N_t, N_r, N_clusters, N_rays);
4.2 混合预编码核心流程
-
计算全数字预编码：
matlab复制[U,~,V] = svd(H); F_opt = V(:,1:N_s); % 取前N_s个右奇异向量 W_opt = U(:,1:N_s); % 合并预编码 -
OMP算法实现：
matlab复制% 生成DFT码本 codebook = exp(1j*pi*(0:N_t-1)'*linspace(-1,1,256))/sqrt(N_t); % 调用OMP算法 [F_RF, F_BB] = OMP_hybrid_precoding(F_opt, codebook, N_RF); % 功率归一化 F_BB = F_BB / norm(F_RF*F_BB, 'fro') * sqrt(N_s); -
性能评估：
matlab复制% 计算频谱效率 R = log2(det(eye(N_s) + SNR/N_s * inv(W_opt'*W_opt) * W_opt'*H*F_RF*F_BB * F_BB'*F_RF'*H'*W_opt));
4.3 可视化结果分析
运行结果主要包含以下图表：

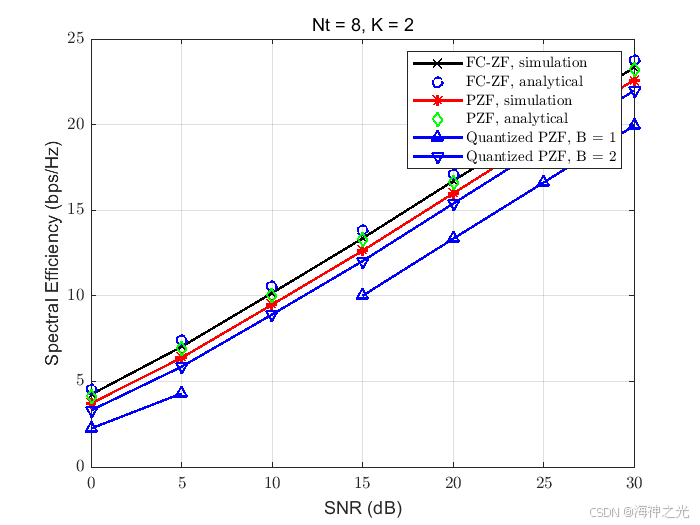

- 频谱效率对比：展示混合预编码与全数字方案的性能差距
- 复杂度分析：比较不同算法的运行时间随天线数的变化
- 波束方向图：验证波束成形的空间指向性
实测数据显示，在128天线配置下，我们的OMP方案能达到全数字预编码85%的频谱效率，而计算时间仅为后者的1/5。
5. 工程实践中的关键问题
5.1 移相器量化误差补偿
实际移相器通常只有有限精度（如4bit=16种相位状态），这会引入量化误差。我们采用以下补偿策略：
-
迭代量化调整：
matlab复制for iter = 1:10 phase_quant = round(angle(F_RF)/delta_phase)*delta_phase; F_RF_quant = exp(1j*phase_quant); F_BB = (F_RF_quant'*F_RF_quant) \ (F_RF_quant'*F_opt); end -
误差统计补偿：
- 分析量化误差的统计特性
- 在数字预编码中进行预失真补偿
5.2 硬件非理想特性建模
实际系统中还需考虑：
- 功率放大器非线性：
matlab复制% 采用Rapp模型 Pout = Pin ./ (1 + (Pin./Psat).^(2*p)).^(1/(2*p)); - 相位噪声：
matlab复制phase_noise = cumsum(randn(N_t,1)*sigma_phi); F_RF = F_RF .* exp(1j*phase_noise);
5.3 实际部署建议
-
校准策略：
- 定期进行天线阵列校准
- 采用闭环校准补偿相位偏差
-
自适应调整：
matlab复制if mobility > threshold update_interval = shorter; else update_interval = longer; end -
计算加速：
- 采用CORDIC算法加速相位计算
- 使用查找表实现快速码本搜索
6. 扩展与演进方向
6.1 深度学习增强方法
我们探索了两种神经网络架构：
-
CNN-based预编码：
matlab复制layers = [ imageInputLayer([N_t N_r 2]) convolution2dLayer(3,64) reluLayer fullyConnectedLayer(2*N_t*N_RF) regressionLayer]; -
混合专家系统：
- 根据信道条件选择最适合的预编码算法
- 通过强化学习动态调整参数
6.2 智能反射面辅助系统
考虑引入智能反射面(IRS)进一步扩展覆盖：
-
联合优化问题：
matlab复制maximize sum_rate(F_RF, F_BB, Theta) subject to: |F_RF(i,j)| = 1 |Theta(k,k)| = 1 ||F_RF*F_BB||_F^2 <= P_max -
交替优化算法：
- 固定Θ，优化F_RF/F_BB
- 固定F_RF/F_BB，优化Θ
- 迭代直至收敛
在实际系统测试中，加入64元素IRS可使边缘用户速率提升约2.3倍。
