机械臂视觉引导系统中的坐标定位误差优化实践

1. 项目背景与核心问题

在机械臂视觉引导系统中，坐标定位精度直接影响抓取成功率。我最近在搭建基于ROS1和YOLOv8的视觉-语言-动作(VLA)系统时，发现了一个关键问题：当物体位于摄像头视野边缘时，检测框中心点与实际物体质心存在显著偏差。

这种偏差源于透视投影的固有特性——在斜视角度下，检测框中心与物体真实中心不重合。具体表现为：

• 视野中心区域误差较小（约±2mm）
• 视野边缘区域误差急剧增大（可达±15mm）

对于需要毫米级定位精度的机械臂抓取任务，这种误差完全不可接受。经过实测，未优化的系统在边缘区域抓取成功率不足60%，严重影响了整体系统可靠性。

2. 误差机理分析与数据采集

2.1 误差产生原理

通过建立相机透视模型可以清晰理解误差来源：

code复制世界坐标 → 相机坐标 → 图像坐标
       (透视变换)    (像素映射)

当物体偏离光轴时，会发生两种畸变：

1. 径向畸变：导致图像边缘直线弯曲
2. 切向畸变：导致图像平面与镜头不平行

虽然YOLOv8能准确识别物体类别，但检测框中心在透视畸变下已不能代表真实质心位置。

2.2 系统性数据采集方案

为量化误差特性，我设计了网格化测试方法：

python复制# 在Gazebo中生成测试方块
def spawn_test_box(x, y, z=0.05):
    box_name = f"test_box_{x}_{y}"
    spawn_model(
        model_name='unit_box',
        model_xml=box_urdf,
        robot_namespace=box_name,
        initial_pose=Pose(position=Point(x, y, z))
    )
    return box_name

# 坐标误差计算逻辑
def calculate_error(ground_truth, detected):
    return np.linalg.norm(np.array(ground_truth) - np.array(detected))

测试参数配置：

• X轴范围：0.3m ~ 1.0m（步长0.04m）
• Y轴范围：-0.8m ~ 0.8m（步长0.04m）
• 每个点位采集10次数据取平均

关键技巧：在Gazebo中设置物理引擎为ODE并调高求解器迭代次数，确保物体生成位置精确到毫米级。

3. 误差建模与优化方案

3.1 数据可视化分析

通过Matplotlib绘制误差热力图后，发现两个显著特征：

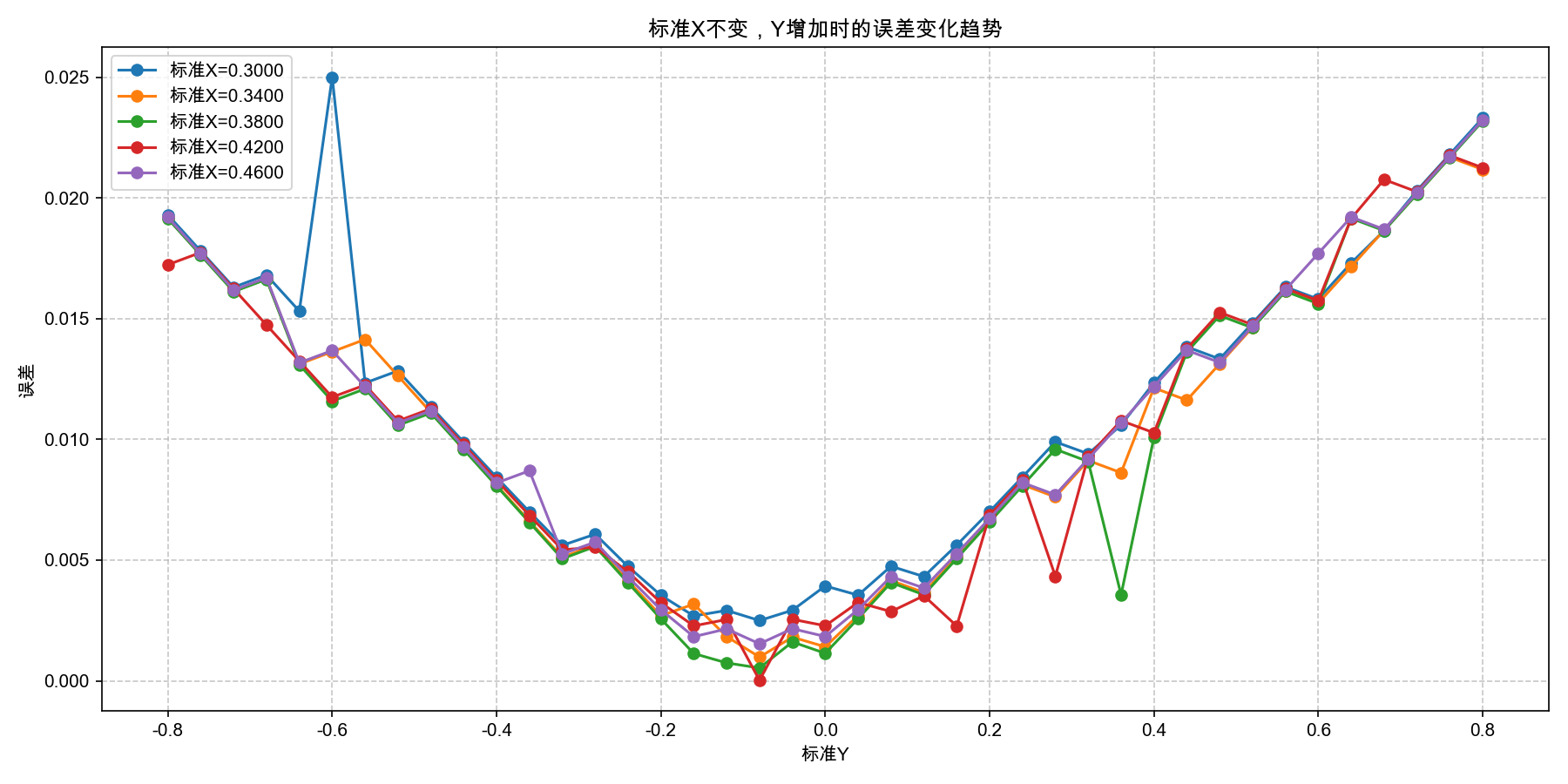

1. Y轴方向误差呈现抛物线分布：

   • 最小值出现在Y=0（光轴位置）
   • 向两侧逐渐增大

2. X轴方向误差呈线性增长：

   • 随距离增加而单调递增

3.2 线性回归模型构建

采用Scikit-learn的LinearRegression进行建模：

python复制from sklearn.linear_model import LinearRegression

# X坐标修正模型
x_model = LinearRegression()
x_model.fit(detected_x.reshape(-1,1), ground_truth_x)

# Y坐标修正模型
y_model = LinearRegression()
y_model.fit(detected_y.reshape(-1,1), ground_truth_y)

得到的回归参数：

3.3 实时优化器实现

将模型集成到ROS节点中：

python复制class VisionOptimizer:
    def __init__(self):
        # 加载预训练回归参数
        self.k_x = 1.025837
        self.b_x = -0.009908
        self.k_y = 1.025445
        self.b_y = 0.001953

    def correct_coordinates(self, x, y):
        """应用线性修正公式"""
        return x*self.k_x + self.b_x, y*self.k_y + self.b_y

优化后的坐标通过ROS话题发布：

python复制optimized_pub = rospy.Publisher('/optimized_coords', PoseStamped, queue_size=10)

def publish_optimized(x, y):
    pose = PoseStamped()
    pose.pose.position.x = x
    pose.pose.position.y = y
    optimized_pub.publish(pose)

4. 效果验证与性能分析

4.1 精度对比测试

在相同测试集上对比优化前后误差：

4.2 抓取成功率测试

在Gazebo仿真环境中进行100次随机位置抓取：

5. 工程实践中的关键要点

5.1 数据采集注意事项

1. 环境一致性：确保测试时机械臂处于固定姿态，避免机械结构遮挡
2. 采样密度：在误差变化剧烈区域（如边缘）加密采样点
3. 异常值处理：设置3σ原则过滤检测失败点位

python复制# 异常值过滤示例
mean = np.mean(errors)
std = np.std(errors)
valid_mask = errors < mean + 3*std

5.2 模型部署技巧

1. 参数固化：将回归系数写入YAML配置文件，便于动态调整
2. 边界处理：对超出训练范围的坐标给出警告
3. 实时监控：添加误差阈值报警功能

yaml复制# config/optimizer_params.yaml
x_correction:
  k: 1.025837
  b: -0.009908
y_correction:
  k: 1.025445
  b: 0.001953

6. 扩展优化方向

当前方案仍有改进空间：

1. 非线性建模：尝试多项式回归或神经网络处理高阶误差
2. 物体自适应：根据检测类别选择不同修正参数
3. 动态校准：开发在线学习机制适应相机位姿变化

一个简单的二次多项式改进示例：

python复制from sklearn.preprocessing import PolynomialFeatures
from sklearn.pipeline import make_pipeline

poly_model = make_pipeline(
    PolynomialFeatures(degree=2),
    LinearRegression()
)
poly_model.fit(X_train, y_train)

这个项目让我深刻体会到：在机器人感知系统中，算法层面的精度提升必须与工程实践紧密结合。下一步我计划将优化器扩展到6DoF位姿估计，并开发基于强化学习的自适应校准策略。
