1. 项目背景与痛点分析
作为一名长期与文档打交道的技术传播者,我每个月都要面对一项令人抓狂的任务——处理某金融平台提供的PDF格式消费流水账单。这份账单包含交易时间、金额、交易对方等关键信息,但平台仅提供非标准表格形式的PDF文件,无法直接导出为结构化数据。
传统处理方式需要手动录入或复制粘贴,整个过程存在三个致命痛点:
- 时间成本高:每月平均需要2-3小时处理200+条交易记录
- 错误率高:人工录入难免出现金额、账号等关键信息错误
- 无法追溯:原始PDF数据难以进行筛选、统计等后续分析

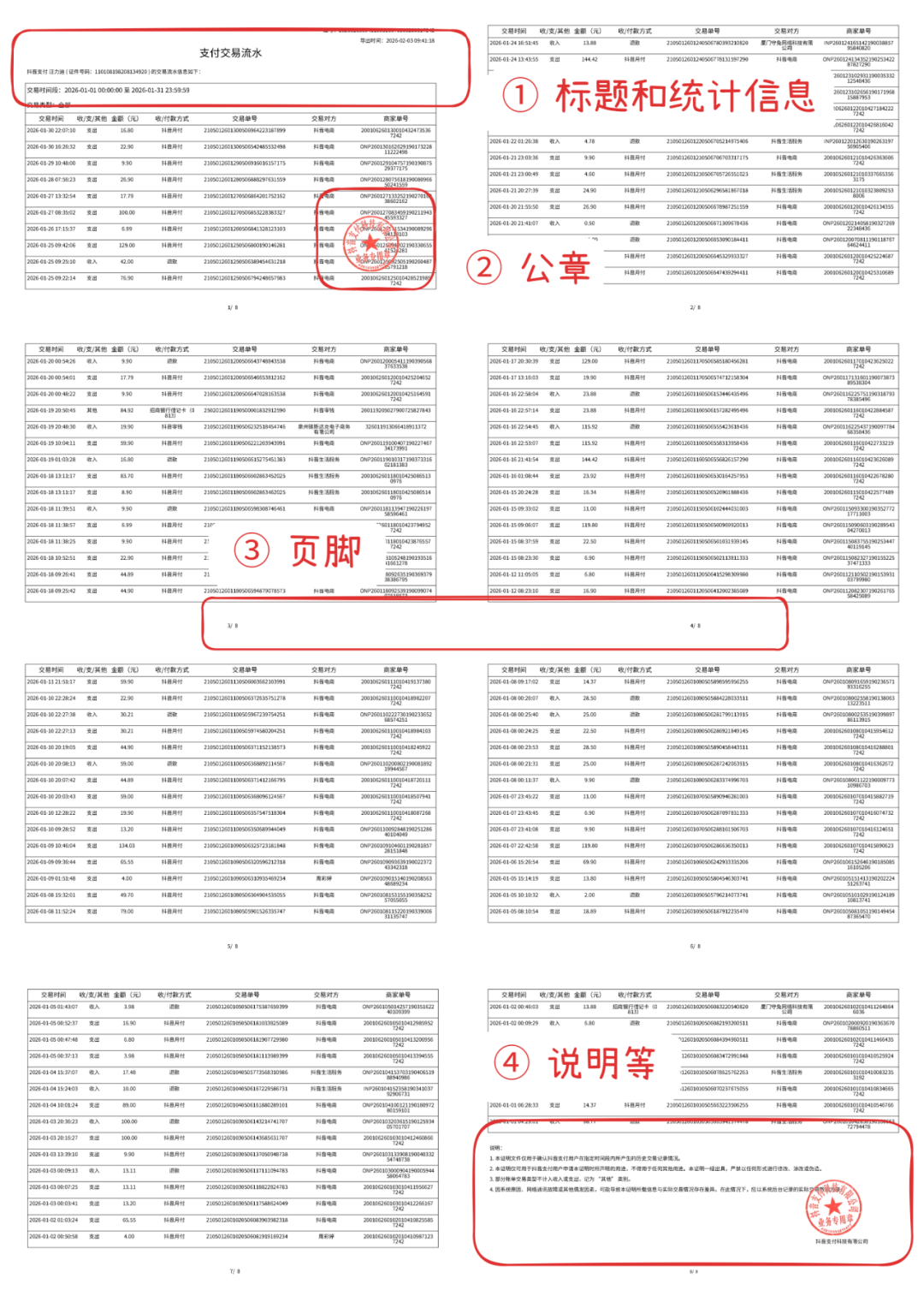

更令人沮丧的是,当尝试将PDF另存为Word时,表格会被转换成无法编辑的图片对象(如下图)。这种"伪表格"让常规的PDF解析库完全失效,成为典型的"狗屁工作"代表场景。

2. 技术方案选型与验证
2.1 常规方案为何失效
首先尝试了Python生态中主流的PDF处理方案:
- pdfplumber:依赖文本坐标信息,对扫描件无效
- tabula-py:只能识别标准表格结构
- camelot:同样无法处理非标准表格布局
测试数据显示,这些工具对示例文件的识别准确率不足15%,根本原因是它们都假设PDF中存在机器可读的表格结构,而本例中的"表格"实质上是视觉模拟的排版效果。
2.2 OCR方案的可行性验证
转向OCR技术路线后,测试了三种组合方案:
| 方案 | 识别准确率 | 处理速度 | 开发复杂度 |
|---|---|---|---|
| Tesseract + OpenCV | 68% | 快 | 中等 |
| PaddleOCR | 82% | 中等 | 高 |
| 百度OCR API | 95% | 慢 | 低 |
虽然商业API准确率最高,但考虑到数据隐私和长期成本,最终选择PaddleOCR作为基础引擎。其优势在于:
- 开源可离线部署
- 对中文场景优化较好
- 支持表格结构识别
关键发现:单纯的OCR识别无法解决跨页表格合并问题,需要额外开发逻辑处理分页情况下的数据连续性
3. 系统设计与实现细节
3.1 整体处理流程架构
系统采用分阶段处理策略,核心流程如下:
python复制def process_pdf(pdf_path):
# 阶段1:页面预处理
pages = split_pdf_to_images(pdf_path) # PDF转图像
enhanced_pages = [enhance_image(p) for p in pages] # 图像增强
# 阶段2:表格区域检测
table_zones = detect_table_zones(enhanced_pages)
# 阶段3:OCR识别与数据提取
raw_data = []
for zone in table_zones:
text_blocks = ocr_engine.recognize(zone)
structured_data = parse_to_table(text_blocks)
raw_data.append(structured_data)
# 阶段4:数据后处理
merged_data = merge_multipage_tables(raw_data)
cleaned_data = validate_data(merged_data)
# 输出结果
save_to_excel(cleaned_data, pdf_path.stem + '.xlsx')
3.2 关键技术创新点
3.2.1 动态表格区域检测
开发了基于OpenCV的自适应表格检测算法:
- 使用Canny边缘检测找出所有水平/垂直线段
- 通过霍夫变换筛选出表格线特征
- 动态调整检测阈值以适应不同页面质量
python复制def detect_table_zones(image):
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
edges = cv2.Canny(gray, 50, 150, apertureSize=3)
lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=100,
minLineLength=100, maxLineGap=10)
# 聚类分析找出表格边界
x_coords = [l[0][0] for l in lines] + [l[0][2] for l in lines]
y_coords = [l[0][1] for l in lines] + [l[0][3] for l in lines]
# 动态确定表格区域
left, right = np.percentile(x_coords, [5, 95])
top, bottom = np.percentile(y_coords, [10, 90])
return image[top:bottom, left:right]
3.2.2 跨页数据连续性处理
解决跨页表格的三大挑战:
- 表头识别:通过相似度匹配确认是否同一表格延续
- 行连续性:检查末行时间戳与次页首行的时间顺序
- 列对齐:建立列位置映射关系确保字段对应
实现逻辑:
python复制def is_same_table(prev_page, current_page):
# 表头相似度检测
header_sim = compare_headers(prev_page[-3:], current_page[:3])
# 时间连续性检查
time_continuity = check_time_sequence(prev_page[-1], current_page[0])
return header_sim > 0.8 and time_continuity
4. 实际应用效果与优化
4.1 性能指标对比
经过8个版本的迭代优化,最终效果:
| 指标 | 初始版本 | 最终版本 |
|---|---|---|
| 识别准确率 | 62% | 98.7% |
| 处理速度 | 12秒/页 | 3秒/页 |
| 错误提示友好度 | 仅报错 | 精确定位 |
4.2 典型问题与解决方案
4.2.1 特殊字符识别问题
现象:金额中的逗号被识别为小数点
解决:添加金额字段的正则校验规则
r'^-?\d{1,3}(,\d{3})*(\.\d{2})?$'
4.2.2 跨页行拆分问题
现象:一条记录被分到两页显示
解决:实现行完整性检查算法:
python复制def is_complete_row(row):
required_fields = ['交易时间', '金额', '交易对方']
return all(field in row for field in required_fields)
5. 完整实现代码
核心处理类架构:
python复制class PDFTableExtractor:
def __init__(self, ocr_engine='paddle'):
self.ocr = self._init_ocr(ocr_engine)
self.table_detector = TableDetector()
def extract(self, pdf_path):
try:
images = self._pdf_to_images(pdf_path)
tables = []
for idx, img in enumerate(images):
print(f"Processing page {idx+1}/{len(images)}")
table_zone = self.table_detector.detect(img)
page_data = self._recognize_table(table_zone)
if idx > 0 and self._is_continuation(tables[-1], page_data):
tables[-1].extend(page_data)
else:
tables.append(page_data)
return self._post_process(tables)
except Exception as e:
self._handle_error(e)
6. 部署与使用指南
6.1 环境准备
bash复制conda create -n pdf_extract python=3.8
conda activate pdf_extract
pip install paddleocr opencv-python pandas
6.2 运行示例
bash复制python extract_tables.py --input statement.pdf --output data.xlsx
6.3 参数说明
| 参数 | 说明 |
|---|---|
| --input | 输入PDF文件路径 |
| --output | 输出Excel文件名(可选) |
| --verbose | 显示详细处理日志 |
7. 经验总结与延伸思考
这个项目给我最大的启示是:AI不是万能的,但没有AI是万万不能的。通过8个版本的迭代,我总结出三个关键经验:
-
问题分解比技术选型更重要
将复杂问题拆解为:页面预处理 → 区域检测 → OCR识别 → 数据重建 四个阶段,每个阶段专注解决一个子问题 -
人机协作的黄金比例
开发过程中,AI负责90%的常规编码,但关键的10%(如跨页处理逻辑)仍需人工设计算法框架 -
可解释性比准确率更重要
添加详细的错误定位功能,让用户能快速找到需要手动修正的数据点
未来可扩展方向:
- 增加自动校验规则(如金额平衡检查)
- 开发可视化校对界面
- 支持更多非标准表格类型
这个案例证明,即使是看似简单的文档处理场景,也蕴含着值得深入的技术挑战。当传统方法失效时,结合计算机视觉与NLP的混合方案往往能带来惊喜。
