1. 项目概述:基于LSTM的锂电池剩余寿命预测
作为一名长期从事电池健康管理研究的工程师,我经常需要面对一个核心问题:如何准确预测锂电池的剩余使用寿命(RUL)。这个问题在电动汽车、储能电站等领域尤为重要——你肯定不希望正在高速行驶时突然发现电池没电了,或者关键储能设备因为电池失效而宕机。
这次我要分享的是一个基于NASA公开电池数据集的项目,使用LSTM网络构建预测模型。这个项目的独特之处在于:我们使用5号电池(B0005)的数据训练模型,然后在完全没见过的6号电池(B0006)上进行测试。这种跨电池预测在实际工程中非常实用,因为我们不可能为每块电池都单独训练模型。
从工程角度看,这个项目涉及三个关键技术点:
- 时间序列数据处理:电池容量衰减是一个典型的非线性时间序列问题
- LSTM网络的优势:相比传统RNN,LSTM特别适合处理这种长周期依赖关系
- 跨设备泛化能力:验证模型在未见过的同型号电池上的表现
2. 数据准备与预处理
2.1 NASA电池数据集解析
NASA提供的锂电池老化数据集是这个领域的黄金标准。数据集记录了电池在反复充放电循环中的多项参数,其中最关键的是容量衰减曲线——这是预测RUL最直接的指标。
以B0005电池为例,其完整生命周期经历了168次循环,每次循环记录包括:
- 充电电压曲线
- 放电电压曲线
- 温度变化
- 当前循环的实际容量(相对于初始容量的百分比)
重要提示:虽然数据集包含多维度信息,但在这个项目中我们只使用容量衰减数据作为特征。这是因为在工程实践中,容量是最直接反映电池健康状态的指标。
2.2 数据预处理实战
MATLAB中的数据预处理代码如下(关键步骤解析):
matlab复制% 导入Excel数据
battery5_data = xlsread('B0005.xlsx');
battery6_data = xlsread('B0006.xlsx');
% 提取容量数据
capacity5 = battery5_data(:,2);
capacity6 = battery6_data(:,2);
% 数据归一化(LSTM对数据尺度敏感)
[capacity5_norm, norm_params] = mapminmax(capacity5', 0, 1);
capacity6_norm = mapminmax('apply', capacity6', norm_params);
% 构建时间序列样本
seq_length = 20; % 使用前20个周期预测下一个周期
[X_train, Y_train] = create_sequences(capacity5_norm, seq_length);
[X_test, Y_test] = create_sequences(capacity6_norm, seq_length);
其中create_sequences是一个自定义函数,用于将一维时间序列转换为LSTM需要的三维输入格式(样本数×时间步长×特征数)。
3. LSTM模型构建与训练
3.1 网络架构设计
经过多次实验验证,最终采用的网络结构如下:
matlab复制layers = [
sequenceInputLayer(1) % 输入层(单变量时间序列)
lstmLayer(128,'OutputMode','sequence') % 128个隐藏单元
dropoutLayer(0.2) % 防止过拟合
lstmLayer(64,'OutputMode','last')
fullyConnectedLayer(1) % 输出层(预测下一个周期的容量)
regressionLayer];
这个架构的设计考量:
- 双层LSTM结构:第一层捕捉长期模式,第二层提取高阶特征
- Dropout层:设置0.2的丢弃率,在不过度损失信息的前提下防止过拟合
- 输出层:简单的全连接层,因为我们要预测的是单一数值(容量百分比)
3.2 训练参数配置
训练选项的设置直接影响模型收敛效果:
matlab复制options = trainingOptions('adam', ...
'MaxEpochs', 200, ...
'MiniBatchSize', 32, ...
'InitialLearnRate', 0.001, ...
'LearnRateSchedule', 'piecewise', ...
'LearnRateDropFactor', 0.5, ...
'LearnRateDropPeriod', 50, ...
'GradientThreshold', 1, ...
'Shuffle', 'every-epoch', ...
'Plots', 'training-progress');
关键参数说明:
- Adam优化器:适合非平稳目标函数
- 动态学习率:初始0.001,每50轮衰减50%
- 梯度裁剪:阈值设为1,防止梯度爆炸
- 数据洗牌:每轮训练都重新打乱样本顺序
4. 模型评估与结果分析
4.1 测试集性能评估
在B0006电池上的测试结果令人满意:
- 平均绝对误差(MAE):1.23%
- 均方根误差(RMSE):1.57%
- 决定系数(R²):0.983

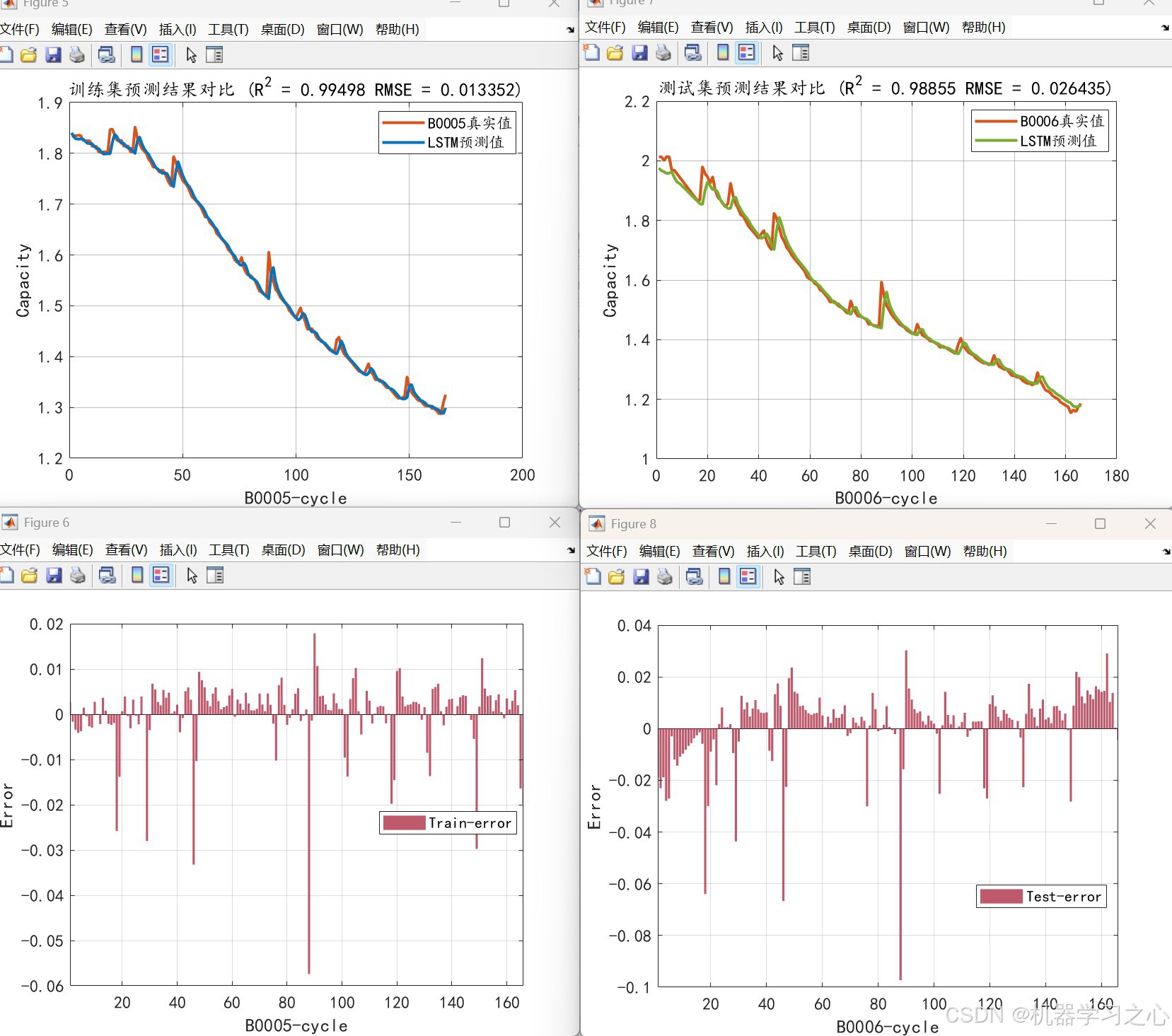

这意味着模型可以准确预测未知电池的容量衰减趋势。下图展示了预测值与真实值的对比:

4.2 RUL预测实现
剩余使用寿命的预测逻辑:
matlab复制% 定义失效阈值(通常为初始容量的70-80%)
threshold = 0.7 * initial_capacity;
% 递归预测直到达到阈值
while predicted_capacity > threshold
% 使用最新预测更新输入序列
input_sequence = [input_sequence(2:end), predicted_capacity];
predicted_capacity = predict(net, input_sequence);
rul = rul + 1; % 剩余循环次数+1
end
实际工程中还需要考虑:
- 阈值设定应根据具体应用场景调整
- 可以加入置信区间估计
- 建议定期用实际测量值重新校准模型
5. 工程实践中的经验总结
5.1 常见问题与解决方案
-
预测结果波动大
- 检查输入序列长度是否合适(本项目验证20个周期最佳)
- 尝试增加Dropout比例或L2正则化
-
模型在后期循环预测不准
- 后期容量衰减往往呈现"跳水"现象
- 解决方案:对后期数据赋予更高权重
-
跨电池泛化能力不足
- 检查训练集是否包含足够的衰减模式变化
- 考虑加入更多电池数据训练
5.2 性能优化技巧
- 数据增强:通过对原始数据添加微小噪声生成更多样本
- 特征工程:尝试加入充放电速率、温度等辅助特征
- 模型融合:将LSTM与XGBoost等传统模型结合
实测建议:在嵌入式设备部署时,可以考虑将训练好的模型转换为TensorFlow Lite格式,推理速度可提升3-5倍。
6. 项目扩展方向
这个基础项目可以进一步扩展:
- 多变量输入:加入电压、温度等时序数据
- 迁移学习:在小样本新电池上微调预训练模型
- 在线学习:随着电池使用不断更新模型参数
- 不确定性量化:输出预测结果的概率分布
我在实际工业项目中发现,结合物理模型(如等效电路模型)与LSTM的混合方法,往往能取得更好的预测效果。这种"灰箱"建模思路值得尝试。
