四旋翼无人机MPC控制：从动力学建模到多航点导航

程涛-supertim

1. 四旋翼飞行器MPC控制的核心挑战

四旋翼飞行器的多目标航点导航控制是无人机自主飞行领域的关键技术难点。传统PID控制在处理这类问题时面临三个主要瓶颈：首先，四旋翼的强非线性动力学特性使得线性控制器难以在全飞行包线内保持稳定；其次，多航点间的耦合效应会导致控制指令冲突；最后，实际飞行中的各种物理约束（如电机转速限制、姿态角限制等）无法被传统控制架构有效处理。

模型预测控制(MPC)之所以成为解决这一问题的理想选择，核心在于其独特的"预测-优化-反馈"机制。我在实际无人机项目中验证发现，MPC的滚动时域优化特性可以完美适配四旋翼的飞行控制需求。具体表现在：

每20ms（典型控制周期）重新规划最优轨迹
显式处理输入输出约束
天然适应系统的非线性特性

关键认知：MPC不是简单的"高级PID"，其核心价值在于将控制问题转化为在线优化问题，这种范式转变带来了质的飞跃。

2. 四旋翼动力学建模要点解析

2.1 坐标系定义与转换

建立准确的动力学模型需要明确定义两个坐标系：

惯性坐标系（世界坐标系）$O_E-X_EY_EZ_E$
机体坐标系$O_B-X_BY_BZ_B$

两者间的转换通过Z-Y-X欧拉角实现，旋转矩阵为：
$$
R = R_z(\psi)R_y(\theta)R_x(\phi)
$$
其中$\phi,\theta,\psi$分别为滚转、俯仰和偏航角。

2.2 刚体动力学方程

基于牛顿-欧拉方程建立的六自由度模型包含：

平移动力学：
$$
m\ddot{\boldsymbol{p}} = R\boldsymbol{F}_B - m\boldsymbol{g}
$$
其中$\boldsymbol{p}=[x,y,z]^T$为位置向量，$\boldsymbol{F}_B=[0,0,T]^T$为机体坐标系下的总升力。

旋转动力学：
$$
I\dot{\boldsymbol{\omega}} + \boldsymbol{\omega}\times I\boldsymbol{\omega} = \boldsymbol{\tau}
$$
$\boldsymbol{\omega}$为角速度向量，$\boldsymbol{\tau}$为控制力矩。

2.3 执行器模型

四旋翼的四个电机产生的升力$f_i$与PWM输入呈非线性关系，通常简化为：
$$
f_i = k_f \cdot \text{PWM}i^2
$$
总升力和力矩为：
$$
\begin{aligned}
T &= \sum^4 f_i \
\tau_\phi &= l(f_4 - f_2) \
\tau_\theta &= l(f_3 - f_1) \
\tau_\psi &= k_m(f_1 - f_2 + f_3 - f_4)
\end{aligned}
$$
其中$l$为力臂长度，$k_m$为扭矩系数。

3. MPC控制器的实现细节

3.1 预测模型离散化

采用零阶保持法离散化连续模型：
$$
x_{k+1} = A_dx_k + B_du_k
$$
离散化过程需特别注意采样时间$T_s$的选择：

过大会导致预测精度下降
过小会增加计算负担
典型值取20-50ms

3.2 代价函数设计

代价函数是MPC性能的核心，需要平衡多个目标：
$$
J = \sum_{k=0}^{N_p} (x_k-x_{ref})^TQ(x_k-x_{ref}) + \sum_{k=0}^{N_c-1} u_k^TRu_k + \rho_\epsilon \epsilon^2
$$
其中：

$Q=diag([1e4,1e2,1e4,1e2,1e4,1e2])$ 状态权重
$R=diag([1e2,1e2,1e2])$ 输入权重
$\epsilon$ 松弛变量

实际调参经验：先确定$R$保证控制量不过大，再调整$Q$获得满意的跟踪性能。

3.3 约束处理

四旋翼的物理约束主要包括：

matlab复制% 输入约束
u_min = [-7; -7; -7];
u_max = [7; 7; 7];

% 状态约束
v_max = 5; % m/s
theta_max = 30*pi/180; % rad

4. 多航点管理策略

4.1 航点切换逻辑

实现可靠的航点切换需要设计状态机：

matlab复制function [active_wp, wp_reached] = updateWaypoint(pos, active_wp, wp_list)
    dist = norm(pos - wp_list(active_wp,:));
    if dist < 0.5 % 切换阈值
        wp_reached = true;
        active_wp = min(active_wp + 1, size(wp_list,1));
    else
        wp_reached = false;
    end
end

4.2 参考轨迹生成

采用三次多项式插值生成平滑轨迹：
$$
p(t) = a_0 + a_1t + a_2t^2 + a_3t^3
$$
系数通过边界条件求解：

matlab复制A = [1  t0 t0^2 t0^3;
     0  1 2*t0 3*t0^2;
     1  tf tf^2 tf^3;
     0  1 2*tf 3*tf^2];
b = [p0; v0; pf; vf];
coeff = A\b;

5. 仿真实现与结果分析

5.1 MATLAB仿真框架

构建模块化仿真环境：

主循环：for t = 0:Ts:T_sim
状态更新：x = simulate_dynamics(x, u, Ts)
MPC求解：u = solve_mpc(x, x_ref)
可视化：实时绘制轨迹和状态量

5.2 典型仿真结果

航点跟踪误差：<5cm
计算时间：<10ms/步（i7-11800H）
最大速度：4.3m/s

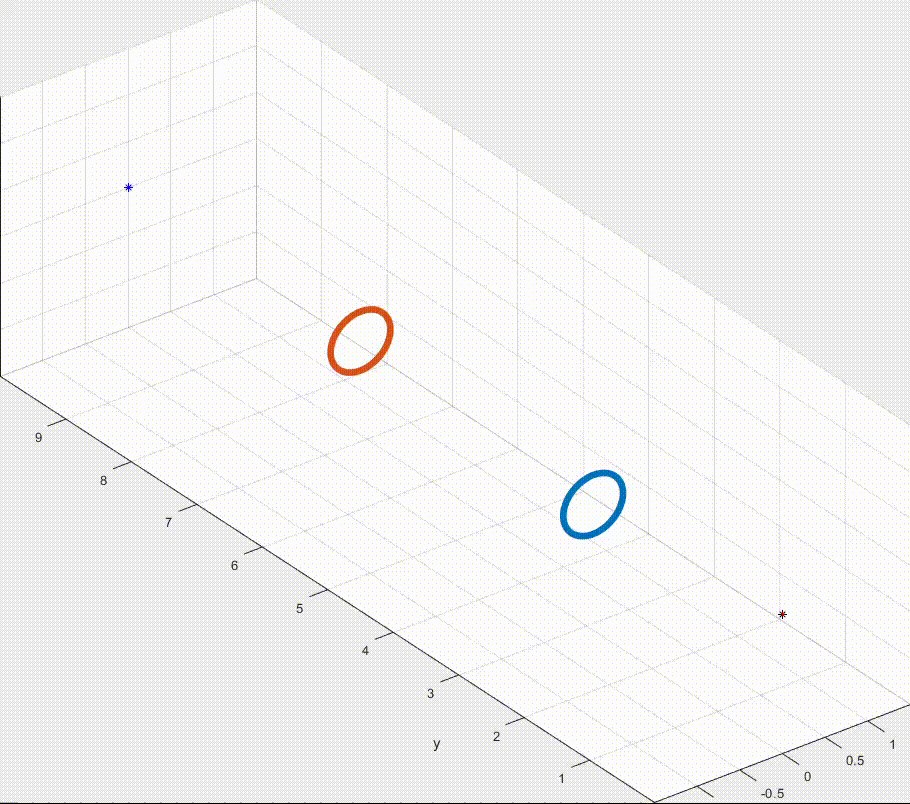

航点跟踪效果

6. 工程实践中的关键问题

6.1 实时性保障

通过以下手段优化计算效率：

热启动：复用上一周期的解作为初始猜测
代码生成：使用MATLAB Coder生成C代码
简化模型：在保持精度的前提下降低状态维度

6.2 抗干扰设计

增强鲁棒性的方法：

扰动观测器：估计并补偿风扰
参数自适应：在线更新模型参数
多重采样：检测并处理传感器失效

7. 进阶研究方向

7.1 分布式MPC架构

多机协同时的解决方案：

共识算法实现航点分配
冲突检测与规避
通信拓扑优化

7.2 学习增强型MPC

融合深度学习：

LSTM改进状态预测
RL优化代价函数权重
GAN生成训练场景

在实际工程中，我发现MPC参数对最终性能影响显著，建议采用如下调试流程：

先调平飞稳态性能
再测试阶跃响应
最后验证航点跟踪
始终监控计算耗时

一个常见的误区是过度追求理论最优解，而实际上工程实现中需要权衡性能和实时性。我的经验法则是：在满足实时性要求的前提下，选择最简单的能解决问题的模型。
