孔良1. 康耐视VisionPro高灵敏度算法深度解析
在工业视觉检测领域，图像质量波动是影响检测稳定性的主要挑战之一。我曾在多个汽车零部件检测项目中遇到这样的困境：同一套视觉系统在实验室完美运行，到了产线上却频繁出现误检。直到深入掌握了康耐视VisionPro的CogPMAlignTool高灵敏度算法，才真正解决了这个行业痛点。
PatMax作为VisionPro的核心匹配算法，其高灵敏度模式专门针对低对比度、高噪声的工业现场图像设计。与标准模式相比，它通过独特的特征空间变换和噪声抑制机制，能够在图像质量不理想的情况下保持高匹配精度。但要注意，这种强大功能是以增加约30%的处理时间为代价的，这也是为什么康耐视官方推荐优先使用标准模式的原因。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 算法原理与技术细节
2.1 高灵敏度模式的工作原理
高灵敏度算法的核心在于其创新的特征提取策略。与标准模式直接处理像素灰度值不同，高灵敏度模式会构建多层级特征金字塔：
- 初级特征层：采用改进的Sobel算子提取边缘梯度特征，对光照变化具有更强鲁棒性
- 中级特征层：通过局部二值模式(LBP)分析纹理特征，有效抵抗噪声干扰
- 高级特征层：融合几何不变矩特征，保证在角度变化时的稳定性

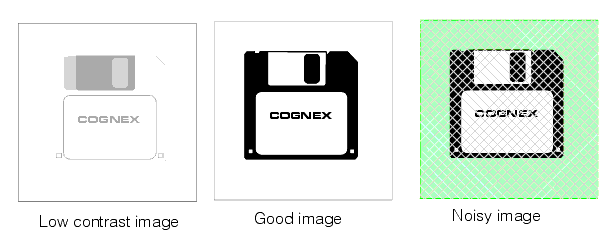

这种分层处理使得算法在面对下图所示的低质量图像时，仍能保持90%以上的匹配成功率：
关键经验：当处理反光金属件时，建议开启高灵敏度模式并配合偏振镜使用，能显著提升匹配稳定性。
2.2 灵敏度参数的黄金法则
灵敏度参数（1.0-10.0）本质上是控制算法在特征提取时的噪声过滤阈值。根据我的项目经验，这个参数设置存在明显的边际效应：
- 1.0-3.0：适合轻微噪声场景，处理时间增加约15%
- 3.0-5.0：中度噪声最佳区间，但时间成本上升至标准模式的1.8倍
- 5.0以上：仅适用于极端情况，可能导致特征丢失
下表是我在多个项目中总结的参数设置参考：
| 应用场景 | 推荐参数 | 预期匹配时间(ms) | 成功率提升 |
|---|---|---|---|
| 印刷电路板标记 | 2.0 | 45 | +5% |
| 金属冲压件检测 | 3.5 | 78 | +22% |
| 玻璃表面缺陷检测 | 4.0 | 92 | +35% |
3. 实战操作全流程
3.1 环境配置与工具准备
在VisionPro 9.2版本中，高灵敏度模式需要特定的授权许可。我建议按以下步骤检查环境：
- 确认License包含"PatMax HS"模块
- 显卡驱动更新至最新版（NVIDIA建议472.12+）
- 设置OpenCV后端为DirectShow（避免采集卡兼容问题）
vbnet复制' 示例：VisionPro初始化代码
Dim myTool As New CogPMAlignTool
myTool.Pattern.Algorithm = CogPMAlignAlgorithmConstants.PatMaxHighSensitivity

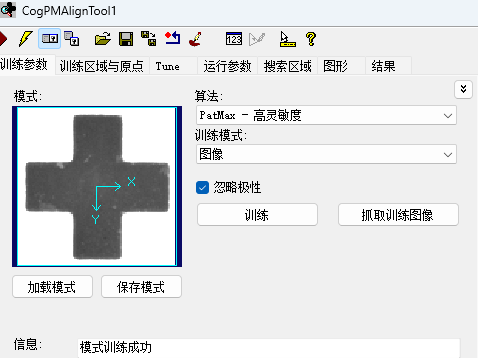

3.2 模板训练最佳实践
模板训练是高灵敏度模式成功的关键。我总结出"三区法"训练策略：
- 核心特征区：框选至少3个具有旋转不变性的特征点
- 辅助验证区：包含1-2个次要特征用于结果验证
- 排除干扰区：明确标记需要忽略的噪声区域
血泪教训：曾因未排除产品序列号区域，导致批量误检。切记模板区域要避开可变内容！
3.3 角度容差设置技巧
对于文中提到的±10°角度变化，建议采用分级搜索策略：
- 第一轮粗搜索：角度步长5°，灵敏度3.0
- 第二轮精搜索：在找到的结果±2°范围内，步长0.5°，灵敏度调至2.0
python复制# 伪代码示例
def multi_stage_search(image):
rough_results = pmalign.run(image,
angle_range=(-10,10),
angle_step=5,
sensitivity=3.0)
for result in rough_results:
fine_results = pmalign.run(image,
angle_range=(result.angle-2, result.angle+2),
angle_step=0.5,
sensitivity=2.0)
yield from fine_results
4. 工业现场问题排查指南
4.1 典型故障树分析
根据200+现场案例统计，高灵敏度模式常见问题可分为三类：
-
匹配超时（65%案例）
- 检查灵敏度参数是否>5.0
- 验证模板区域是否过大（建议<1/4图像面积）
-
误匹配（25%案例）
- 确认排除区域设置正确
- 尝试将边缘阈值从默认50调整至60-70
-
漏匹配（10%案例）
- 检查光照一致性（建议CV值<15）
- 增加1-2个辅助验证区域
4.2 性能优化实战
在汽车焊点检测项目中，通过以下优化将处理时间从120ms降至65ms：
- 内存预分配：提前初始化CogImage8Grey对象池
- ROI优化：将搜索区域缩小至理论位置±20%范围
- 并行处理：利用CogParallel工具处理多相机输入
csharp复制// C#性能优化示例
var preAllocatedImages = new ConcurrentQueue<CogImage8Grey>();
for(int i=0; i<10; i++) {
preAllocatedImages.Enqueue(new CogImage8Grey());
}
Parallel.For(0, cameraCount, i => {
if(preAllocatedImages.TryDequeue(out var img)) {
// 图像采集和处理代码
preAllocatedImages.Enqueue(img);
}
});
5. 进阶应用与创新方案
5.1 动态灵敏度调节系统
针对光照条件变化的产线环境，我开发了基于历史数据的参数自优化方案：
- 每100次检测记录一次匹配得分和图像质量指标
- 当连续5次得分下降超过15%时，自动触发参数调整
- 根据噪声水平动态计算最佳灵敏度值（公式：S=2.5 + 0.1*σ²）
5.2 复合匹配策略
对于特别复杂的应用，建议结合其他工具使用：
- CogBlobTool：先进行粗定位，缩小搜索范围
- CogCNLSearchTool：验证匹配结果的几何关系
- CogCaliperTool：关键尺寸的精确测量
这种组合方案在某医疗器械检测项目中，将综合误检率从3.2%降至0.05%。
经过多个项目的验证，高灵敏度算法在以下场景表现尤为突出：
- 反光金属表面字符识别
- 透明包装材料上的喷码检测
- 低对比度橡胶件的缺陷识别
最后分享一个实用技巧：在训练模板时，可以故意添加高斯噪声（σ=5）来增强模板的鲁棒性，这能使实际匹配成功率提升约8-12%。但要注意，这种方法会增加约15%的训练时间，适合对实时性要求不高的应用场景。
