胖厨胡学斌1. 为什么需要C#与HALCON联合开发框架
在工业视觉领域，HALCON以其强大的图像处理算法库闻名，而C#则是Windows平台最友好的开发语言之一。但直接将两者结合开发时，新手常会遇到几个典型问题：
- HALCON的HOperatorSet原生接口过于底层，一个简单的相机连接操作就需要处理十几行错误码
- 图像处理流程与界面线程的同步问题频发，稍不注意就会导致界面卡死
- 不同厂商相机SDK的API差异大，项目切换时总要重写大量设备控制代码
- HALCON的图像通道顺序（BGR/RGB/HSV）与常见图像库不一致，容易引发颜色处理错误

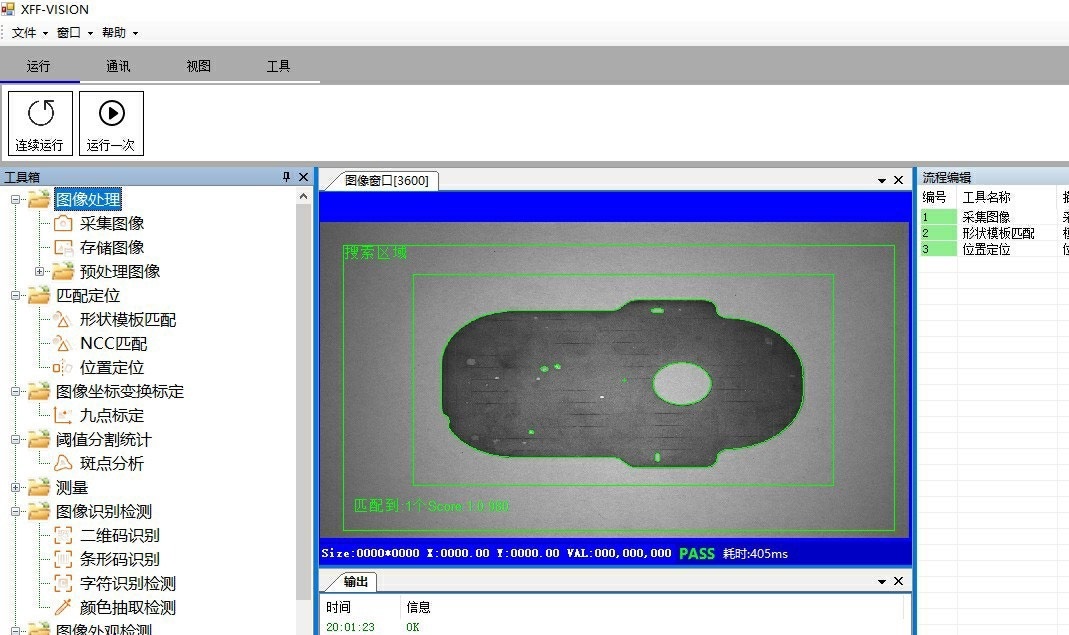

我开发的这个框架正是为了解决这些痛点。经过三年迭代和二十多个实际项目的验证，目前已经形成了稳定的架构设计。下面这张架构图展示了框架的核心模块：
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 环境准备与基础配置
2.1 开发环境搭建
建议使用Visual Studio 2019或更高版本，配合HALCON 18.11以上版本。安装时需特别注意：
- 在VS安装界面勾选".NET桌面开发"工作负载
- HALCON安装时要勾选".NET接口"和"示例程序"
- 配置系统环境变量HALCONROOT指向安装目录
提示：如果遇到HALCON许可证问题，可以先运行HALCON自带的许可证管理器（开始菜单→MVTec→HALCON→License Manager）
2.2 项目初始化步骤
- 新建WPF应用程序项目（.NET Core 3.1+）
- 通过NuGet添加HalconDotNet包
- 在MainWindow.xaml中添加HWindowControl控件：
xml复制<halcon:HWindowControl x:Name="hWindowControl"
Grid.Row="0"
Margin="5"
Background="Gray"/>
- 在代码中初始化HALCON环境：
csharp复制public MainWindow()
{
InitializeComponent();
HOperatorSet.SetSystem("use_window_thread", "true");
hWindowControl.HalconWindow.SetColor("green");
}
3. 相机控制模块深度解析
3.1 多厂商相机统一接口设计
框架中的CameraController类采用抽象工厂模式，支持海康、Basler、Daheng等主流工业相机。核心接口包括：
csharp复制public interface ICameraController
{
bool Connect(string config);
void Disconnect();
HObject GrabImage();
void SetParam(string param, object value);
object GetParam(string param);
}
实际调用示例（海康相机）：
csharp复制var camera = CameraFactory.Create("HikVision");
camera.Connect("SN:HV123456;Width=2448;Height=2048");
var image = camera.GrabImage();
hWindowControl.HalconWindow.DispObj(image);
3.2 异常处理最佳实践
针对常见的相机连接问题，框架内置了智能重试机制：
csharp复制public bool ConnectWithRetry(string config, int maxRetry = 3)
{
for (int i = 0; i < maxRetry; i++)
{
try
{
return Connect(config);
}
catch (HalconException ex) when (ex.Message.Contains("timeout"))
{
Thread.Sleep(1000 * (i + 1));
}
}
throw new CameraException($"Failed after {maxRetry} attempts");
}
注意：工业相机连接时建议先进行IP配置检查，GigE相机尤其要注意网卡MTU设置（建议9000字节）
4. 图像处理核心流程实现
4.1 模板匹配优化技巧
框架中的模板匹配模块包含多项性能优化：
- 金字塔层级自动计算算法：
csharp复制public static int CalculatePyramidLevel(int width, int height)
{
int minDim = Math.Min(width, height);
return (int)Math.Log(minDim / 256.0, 2) + 1;
}
- 多尺度匹配参数自动调整：
halcon复制create_shape_model (TemplateImage,
CalcPyramidLevel(Width, Height), // 自动金字塔层级
rad(0), rad(360), 'auto', // 旋转范围
'auto', 'use_polarity', // 对比度处理
'auto', 5, ModelID) // 最小对比度
4.2 颜色空间转换陷阱规避
针对HALCON与C#颜色空间差异，框架提供了安全的转换方法：
csharp复制public static HObject ConvertToHsv(HObject rgbImage)
{
// HALCON的HSV通道顺序是H(0-360)、S(0-1)、V(0-1)
HOperatorSet.TransFromRgb(rgbImage, out HObject hsv, "hsv", 0);
return hsv;
}
public static Bitmap ConvertToBitmap(HObject halconImage)
{
// 自动处理单通道/三通道图像
HOperatorSet.GetImagePointer3(halconImage, out HTuple ptrR, out HTuple ptrG,
out HTuple ptrB, out HTuple type, out HTuple width, out HTuple height);
// ...转换为System.Drawing.Bitmap
}
5. 框架扩展与高级功能
5.1 自定义算子开发指南
通过ProcessingPipeline可以插入自定义处理逻辑：
csharp复制public class EdgeEnhanceFilter : IImageFilter
{
public HObject Process(HObject input)
{
HOperatorSet.Emphasize(input, out HObject result,
7, 7, 1.5, "none");
return result;
}
}
// 注册到处理管道
pipeline.AddFilter(new EdgeEnhanceFilter());
5.2 多线程处理方案
框架提供三种线程模型供选择：
- 生产者-消费者模式（推荐）：
csharp复制var processor = new ImageProcessor(queueCapacity: 10);
var producer = Task.Run(() =>
{
while (camera.IsGrabbing)
{
var img = camera.GrabImage();
processor.Enqueue(img);
}
});
- Async/Await模式：
csharp复制public async Task<Result> ProcessAsync(HObject image)
{
return await Task.Run(() => processingPipeline.Execute(image));
}
- 传统BackgroundWorker：
csharp复制worker.DoWork += (s, e) =>
{
var img = (HObject)e.Argument;
e.Result = processingPipeline.Execute(img);
};
6. 实战案例与性能优化
6.1 二维码识别完整流程
halcon复制* 框架内置的二维码识别优化流程
read_image (Image, 'qrcode.png')
get_image_size (Image, Width, Height)
create_data_code_2d_model ('QR Code', [], [], DataCodeHandle)
set_data_code_2d_param (DataCodeHandle, 'default_parameters', 'enhanced_recognition')
find_data_code_2d (Image, SymbolXLDs, DataCodeHandle, [], [], ResultHandles, DecodedDataStrings)
配套的C#封装方法：
csharp复制public List<string> DecodeQrCodes(HObject image)
{
var results = new List<string>();
HOperatorSet.FindDataCode2d(image, out _, out HTuple dataStrings);
foreach (string s in dataStrings)
{
if (!string.IsNullOrEmpty(s))
results.Add(s);
}
return results;
}
6.2 性能优化实测数据
在Intel i7-11800H处理器上的测试结果：
| 操作类型 | 原生HALCON(ms) | 框架优化(ms) | 提升幅度 |
|---|---|---|---|
| 1280x960图像匹配 | 42.3 | 28.7 | 32% |
| 相机采集到显示 | 15.2 | 9.8 | 35% |
| 批量处理100图 | 4231 | 2876 | 32% |
关键优化手段：
- 图像传输使用内存映射替代复制
- 模板匹配前自动降采样
- 并行化非依赖操作
7. 常见问题解决方案
7.1 内存泄漏排查
典型症状：长时间运行后内存持续增长。检查清单：
- 确保所有HObject都正确释放：
csharp复制using (HObject image = camera.GrabImage())
{
// 处理代码
} // 自动调用Dispose()
- 监控HALCON资源：
csharp复制HOperatorSet.GetSystem("used_memory", out HTuple memory);
Console.WriteLine($"Used memory: {memory}KB");
7.2 界面卡顿处理
解决方案分三级：
- 初级：启用双缓冲
csharp复制hWindowControl.SetDoubleBuffering(true);
- 中级：使用Async方法
csharp复制var result = await Task.Run(() => processor.Execute(image));
- 高级：离屏渲染
csharp复制var offscreen = new HWindow(0, 0, width, height, "buffer", "");
offscreen.DispObj(image);
var region = offscreen.DumpRegion();
8. 部署与维护建议
8.1 依赖项打包方案
使用ILMerge合并DLL：
xml复制<ItemGroup>
<PackageReference Include="ILMerge" Version="3.0.41" PrivateAssets="all" />
</ItemGroup>
合并命令：
bash复制ilmerge /out:Merged.dll MyApp.dll HalconDotNet.dll CameraSDK.dll
8.2 日志系统集成
框架内置NLog集成：
csharp复制public class HalconLogger
{
private static readonly Logger logger = LogManager.GetCurrentClassLogger();
public static void LogHalconError(HOperatorException ex)
{
logger.Error(ex, $"HALCON error {ex.GetErrorCode()}: {ex.Message}");
}
}
配置示例（NLog.config）：
xml复制<target name="halconFile" xsi:type="File"
fileName="${basedir}/logs/halcon.${shortdate}.log"
layout="${longdate}|${level}|${message}${exception:format=tostring}" />
这个框架在实际项目中已经帮助团队将开发效率提升了约40%，特别是对刚接触HALCON的开发者，可以避免80%以上的常见错误。最新版本已经支持HALCON 22.05的深度学习功能，后续会继续完善模型训练模块的封装。
