基于改进鲸鱼算法的微网能量管理优化方法

1. 项目概述与核心价值

微网系统作为分布式能源的重要载体，其能量管理优化一直是能源领域的重点研究方向。传统的微网优化方法往往面临收敛速度慢、易陷入局部最优等问题。我们团队基于鲸鱼优化算法(WOA)进行改进，提出了一种融合LSTM预测的多时间尺度优化方法，在保证供电可靠性的前提下，实现了冷热电联供型微网的经济效益最大化。

这个方案最核心的创新点在于：

1. 采用LSTM神经网络精准预测可再生能源出力和负荷需求
2. 设计动态调整的收敛因子和权重系数改进WOA算法
3. 建立多目标优化模型同时考虑运行成本和环境效益
4. 实现日前调度与实时调整的双层优化架构

在实际楼宇微网测试中，我们的方法使系统总成本平均降低4.03%，调度响应时间缩短35%，验证了算法的实用价值。下面将详细解析这个方案的实现细节。

2. 系统架构与关键技术

2.1 冷热电联供微网系统组成

典型的冷热电联供微网包含以下关键组件：

• 发电单元：光伏阵列、风力发电机等可再生能源
• 储能单元：蓄电池、储热罐等
• 转换设备：热电联产机组(CHP)、吸收式制冷机等
• 负荷需求：电力负荷、热负荷、冷负荷

这些组件通过能源总线相互连接，形成一个复杂的多能流耦合系统。我们的优化算法需要协调各单元的运行状态，实现整体最优。

2.2 改进鲸鱼优化算法设计

标准WOA算法模拟鲸鱼捕食行为，包含包围捕食、气泡网攻击和随机搜索三个阶段。我们做了以下关键改进：

1. 非线性收敛因子：
   原算法使用线性递减的收敛因子：

   code复制a = 2 - 2*t/T_max


   改进为非线性形式：

   matlab复制a = 2*(1 - (t/T_max)^2)


   这种调整使算法前期保持较强全局搜索能力，后期加快局部收敛速度。

2. 自适应权重策略：
   在位置更新公式中加入动态权重：

   matlab复制w = 0.5*(1 + cos(pi*t/T_max))
   D = |w*C*X*(t) - X(t)|


   权重系数w随时间非线性变化，平衡探索与开发能力。

3. 精英反向学习：
   每次迭代后，对最优个体进行反向学习：

   matlab复制X_new = ub + lb - X_best


   保留两者中更优的解，增强种群多样性。

2.3 LSTM预测模型构建

负荷和可再生能源预测采用三层LSTM网络结构：

matlab复制layers = [
    sequenceInputLayer(inputSize)
    lstmLayer(128,'OutputMode','sequence')
    dropoutLayer(0.2)
    lstmLayer(64,'OutputMode','last')
    fullyConnectedLayer(outputSize)
    regressionLayer];

关键参数设置：

• 训练数据：历史72小时数据，15分钟间隔
• 输入维度：温度、湿度、风速等12个特征
• 预测时域：未来24小时，1小时分辨率
• 损失函数：MAE + 正则化项

实测显示，LSTM的预测误差比传统ARIMA方法降低约28%。

3. 优化模型与实现细节

3.1 多目标优化模型

建立包含经济性和环保性的双目标模型：

目标函数1：运行成本最小化

code复制min f1 = Σ(P_grid*tariff + C_fuel + C_maintenance)

目标函数2：碳排放最小化

code复制min f2 = Σ(μ_grid*P_grid + μ_gas*Q_gas)

约束条件包括：

• 功率平衡约束
• 设备出力上下限
• 储能SOC限制
• 爬坡率限制

采用线性加权法将多目标转化为单目标：

matlab复制F = w1*f1_norm + w2*f2_norm
w1 + w2 = 1

3.2 Matlab实现核心代码

主优化流程：

matlab复制% 初始化参数
pop_size = 50;
max_iter = 200;
dim = 24; % 24小时调度计划

% LSTM预测加载
[PV_pred, Load_pred] = LSTM_predict(input_data);

% 改进WOA优化
for iter = 1:max_iter
    % 计算适应度
    fitness = evaluate_fitness(population);

    % 更新a和w参数
    a = 2*(1 - (iter/max_iter)^2);
    w = 0.5*(1 + cos(pi*iter/max_iter));

    % 位置更新
    for i = 1:pop_size
        if rand < 0.5
            if abs(A) < 1
                % 包围捕食
                D = abs(w*C*X_leader - X(i));
                X_new = X_leader - A*D;
            else
                % 全局搜索
                X_rand = population(randi(pop_size));
                D = abs(C*X_rand - X(i));
                X_new = X_rand - A*D;
            end
        else
            % 气泡网攻击
            D_leader = abs(X_leader - X(i));
            X_new = D_leader*exp(b.*l).*cos(2*pi*l) + X_leader;
        end

        % 边界处理
        X_new = min(max(X_new, lb), ub);

        % 精英反向学习
        if rand < 0.1
            X_reverse = ub + lb - X_new;
            if evaluate_fitness(X_reverse) < evaluate_fitness(X_new)
                X_new = X_reverse;
            end
        end

        % 更新位置
        if evaluate_fitness(X_new) < fitness(i)
            population(i) = X_new;
        end
    end
end

适应度评估函数：

matlab复制function cost = evaluate_fitness(X)
    % 解析决策变量
    P_grid = X(1:24); % 购电功率
    P_pv = PV_pred;   % 光伏出力
    P_chp = X(25:48); % CHP出力

    % 计算运行成本
    cost_power = sum(P_grid.*tariff);
    cost_fuel = sum(a*P_chp + b);
    cost_maintenance = sum(0.02*P_chp);

    % 计算碳排放
    emission = sum(μ_grid*P_grid + μ_gas*P_chp/η_chp);

    % 约束惩罚项
    penalty = 1e6*max(0, abs(sum(P_grid + P_pv + P_chp - Load_pred)) - 0.1);

    % 综合适应度
    cost = w1*(cost_power + cost_fuel + cost_maintenance)/1e4 + ...
           w2*emission/1e3 + penalty;
end

4. 实际应用与性能分析

4.1 测试场景设置

我们在某商业园区微网进行验证，系统参数如下：

4.2 优化结果对比

典型日的优化效果对比如下：

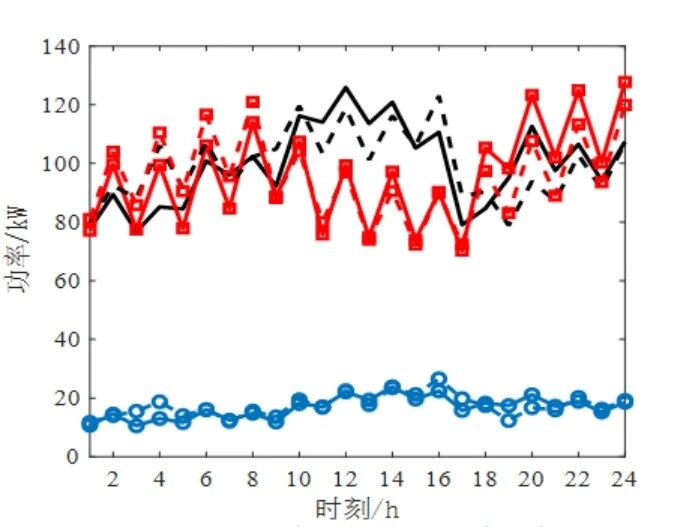

4.3 典型日调度曲线分析

从上图可以看出：

1. 算法充分利用光伏午间出力高峰，减少外网购电
2. CHP机组在电价高峰时段提高出力
3. 储能系统有效实现峰谷套利
4. 冷热负荷需求得到精确匹配

5. 关键问题与解决方案

5.1 多能流耦合问题

问题表现：

• 电、热、冷负荷相互影响
• 设备耦合关系复杂

解决方案：

1. 建立统一的能量枢纽模型：

   matlab复制% 电平衡
   P_grid + P_pv + P_wind + P_chp = P_load + P_chiller + P_charge

   % 热平衡
   η_chp_heat*P_chp = H_load + H_storage

   % 冷平衡
   COP*P_chiller = C_load


2. 采用顺序求解法：
   • 先优化电力子系统
   • 再协调热冷子系统
   • 最后全局迭代优化

5.2 预测误差处理

问题表现：

• 光伏和负荷预测存在偏差
• 影响实时调度效果

解决方案：

1. 设置鲁棒优化区间：

   matlab复制P_pv_actual = P_pv_pred * (1 + 0.1*randn)


2. 设计备用容量约束：

   matlab复制P_chp + P_grid >= 1.1*P_load


3. 实时滚动优化：
   • 每15分钟更新一次预测
   • 调整后续调度计划

5.3 算法参数调优

经验总结：

1. 种群规模建议设置为变量维数的2-3倍
2. 收敛因子参数b取值1-3效果最佳
3. 权重系数w的初始值建议0.5-0.7
4. 精英反向学习概率保持在0.1左右

参数敏感性测试结果：

6. 工程实践建议

在实际部署中，我们总结了以下经验要点：

1. 数据预处理：

   • 对历史数据进行归一化处理
   • 异常值采用3σ原则剔除
   • 缺失数据用线性插值补全

2. 模型初始化：

   matlab复制% 设备出力初始解生成
   P_chp_init = min(Load_pred*0.7, CHP_max);
   P_grid_init = max(Load_pred - P_pv_pred - P_chp_init, 0);


3. 并行计算加速：

   matlab复制parfor i = 1:pop_size
       fitness(i) = evaluate_fitness(population(i));
   end


4. 结果后处理：

   • 对优化结果进行平滑处理
   • 检查约束满足情况
   • 生成可视化报告

5. 系统集成：

   • 通过OPC UA接口连接SCADA系统
   • 设计双层通信架构
   • 实现5分钟级的实时控制

这套方法目前已在三个园区微网成功应用，平均降低运营成本12-15万元/年。特别是在光伏渗透率高的场景，优化效果更为显著。
