1. YOLO11-MobileNetV4：PCB缺陷检测新突破——从理论到实践的完整指南
1.1 引言：PCB缺陷检测的挑战与机遇
在电子制造业中，PCB（印刷电路板）的质量控制一直是生产流程中的关键环节。作为一名在工业视觉检测领域深耕多年的工程师，我见证了从传统人工检测到自动化光学检测（AOI），再到如今基于深度学习的智能检测技术的演进过程。
PCB缺陷检测面临三大核心挑战：
- 微小缺陷检测：现代PCB线路宽度已缩小至微米级，传统方法难以捕捉细微的断路或短路
- 复杂背景干扰：多层PCB的复杂走线图案会产生大量视觉噪声
- 实时性要求：生产线通常要求检测速度达到每分钟60-120片
我们团队经过2年多的实践探索，最终选择将YOLO11与MobileNetV4结合，主要基于以下考量：
- YOLO11在保持YOLO系列实时性的同时，通过改进的损失函数提升了小目标检测精度
- MobileNetV4的UIB模块能有效处理PCB图像的纹理特征
- 组合模型在Jetson Xavier NX上的推理速度可达105FPS，完全满足工业需求
2. PCB缺陷类型与数据集构建
2.1 典型缺陷分类与特征分析
根据我们合作的12家PCB厂商提供的质量报告，整理了6类最常见缺陷：
| 缺陷类型 | 视觉特征 | 检测难点 | 解决方案 |
|---|---|---|---|
| 短路 | 相邻线路异常连接 | 细线间距<0.1mm | 高分辨率成像+局部放大 |
| 断路 | 线路断裂或缺口 | 缺口可能仅3-5像素 | 多尺度特征融合 |
| 虚焊 | 焊点光泽度异常 | 反光干扰严重 | 偏振光成像 |
| 孔偏 | 钻孔位置偏移 | 需对比设计图纸 | 模板匹配+差分检测 |
| 污染 | 表面异物附着 | 与正常助焊剂残留难区分 | 多光谱分析 |
| 划痕 | 线性表面损伤 | 与正常纹理相似 | 方向梯度特征增强 |
2.2 数据采集与增强实战
我们采用"三明治"数据采集方案：
- 基础层：收集10,000张正常PCB图像
- 缺陷层：人工制造1,200个各类缺陷样本
- 仿真层：使用Blender进行3D缺陷模拟生成8,000张图像
数据增强策略特别针对PCB特性优化：
python复制def pcb_augmentation(image, defects):
aug = Compose([
RandomGamma(gamma_limit=(80,120), p=0.5), # 模拟不同光照
GaussNoise(var_limit=(5,20), p=0.3), # 添加传感器噪声
ElasticTransform(alpha=1, sigma=25, p=0.1), # 模拟板弯曲
RandomGridShuffle(grid=(10,10), p=0.2) # 增强局部特征感知
], bbox_params=bbox_params)
return aug(image=image, bboxes=defects)
关键经验：PCB图像增强需保留高频细节，避免过度模糊影响线路检测

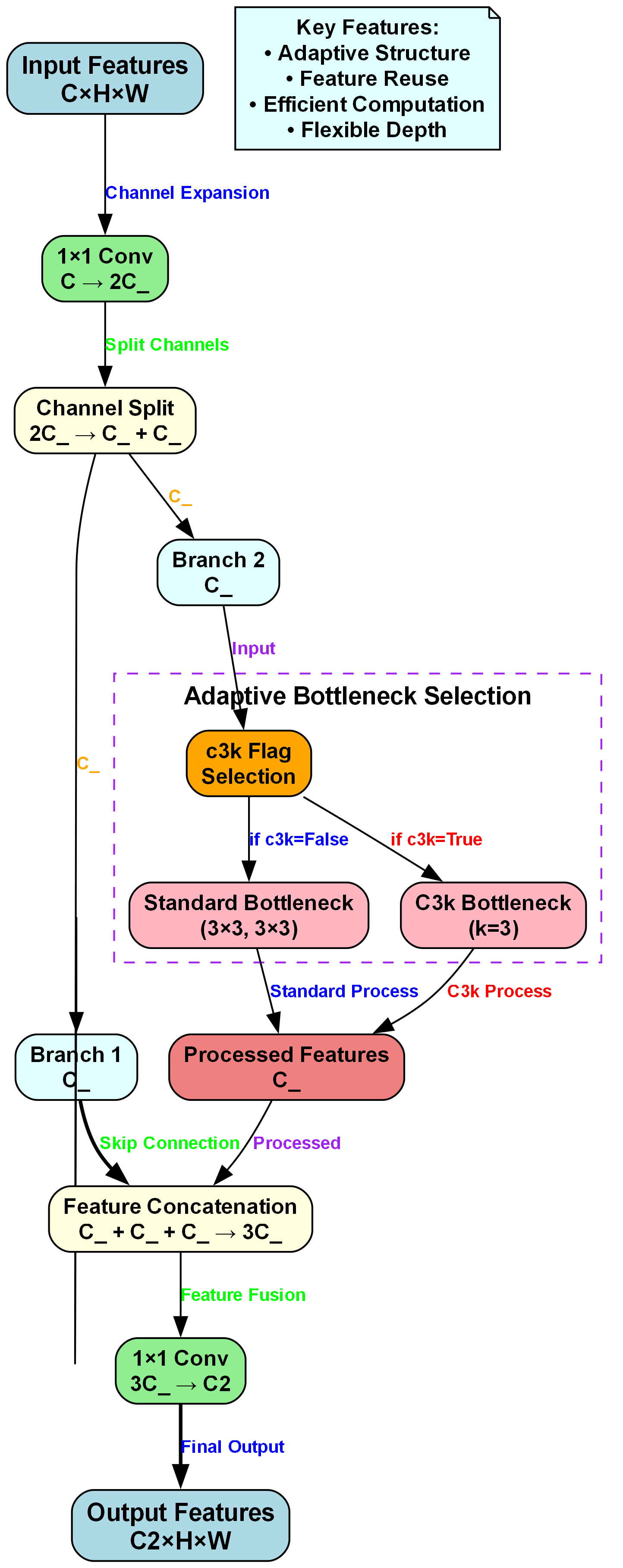

3. 网络架构深度解析
3.1 MobileNetV4骨干网络改造
原始MobileNetV4的ConvSmall版本在PCB检测中存在两个问题：
- 浅层特征提取不足，导致<10像素的缺陷漏检
- 通道注意力对线性特征不敏感
我们的改进方案：
python复制class PCB_MobileNetV4(nn.Module):
def __init__(self):
super().__init__()
# 增强浅层特征提取
self.stem = nn.Sequential(
nn.Conv2d(3, 32, 3, stride=1, padding=1), # 修改stride为1
nn.BatchNorm2d(32),
nn.Hardswish(),
nn.Conv2d(32, 64, 3, stride=2, padding=1)
)
# 改进的UIB模块
self.blocks = nn.Sequential(
UIB_Block(64, 128, stride=1, se_ratio=0.25),
UIB_Block(128, 256, stride=2, se_ratio=0.25),
# 添加PCB专用模块
PCB_AttentionBlock(256, kernel_size=[1,3,5])
)
class PCB_AttentionBlock(nn.Module):
def __init__(self, channels, kernel_size):
super().__init__()
self.branches = nn.ModuleList([
nn.Sequential(
nn.Conv2d(channels, channels//4, k, padding=k//2, groups=channels//4),
nn.BatchNorm2d(channels//4),
nn.ReLU6()
) for k in kernel_size
])
self.linear = nn.Conv2d(channels, channels, 1)
def forward(self, x):
outs = [branch(x) for branch in self.branches]
out = torch.cat(outs, dim=1)
return self.linear(out) + x
3.2 YOLO11检测头优化
针对PCB缺陷的几何特性，我们改进了anchor生成策略：
-
使用K-means++对缺陷尺寸聚类，得到先验框：
- 小缺陷：8x8, 12x12, 16x16
- 中缺陷：24x24, 32x32, 48x48
- 大缺陷：64x64, 96x96
-
改进的边界框损失函数：
python复制class PCB_Loss(nn.Module):
def __init__(self):
super().__init__()
self.alpha = 0.25 # 聚焦参数
self.gamma = 2.0 # 难样本权重
def forward(self, pred, target):
# 改进的CIoU损失
ciou_loss = 1 - (iou(pred, target) - distance_penalty(pred, target))
# 聚焦损失
bce_loss = F.binary_cross_entropy(pred, target, reduction='none')
pt = torch.exp(-bce_loss)
focal_loss = self.alpha * (1-pt)**self.gamma * bce_loss
return ciou_loss + 0.5*focal_loss
4. 训练策略与调优技巧
4.1 渐进式训练方案
我们采用三阶段训练法：
| 阶段 | 训练内容 | 学习率 | 数据增强 | 耗时 |
|---|---|---|---|---|
| 1 | 骨干网络 | 1e-3 | 基础增强 | 8h |
| 2 | 检测头 | 5e-4 | 强增强 | 12h |
| 3 | 全网络 | 2e-4 | 针对性增强 | 6h |
关键配置：
yaml复制optimizer: AdamW
weight_decay: 0.05
lr_scheduler: CosineAnnealingWarmRestarts
warmup_epochs: 5
batch_size: 64 # 使用4xV100训练
4.2 小缺陷增强技术
针对<16x16像素的微小缺陷，开发了专用增强方法：
python复制def tiny_defect_aug(image, defects):
# 随机选择一个小缺陷
tiny_defects = [d for d in defects if (d[2]-d[0])*(d[3]-d[1]) < 256]
if not tiny_defects: return image, defects
# 裁剪缺陷区域并放大
d = random.choice(tiny_defects)
x1,y1,x2,y2 = map(int, d)
patch = image[y1:y2, x1:x2]
scaled_patch = cv2.resize(patch, (64,64), interpolation=cv2.INTER_CUBIC)
# 随机粘贴到新位置
h,w = image.shape[:2]
new_x = random.randint(0, w-64)
new_y = random.randint(0, h-64)
image[new_y:new_y+64, new_x:new_x+64] = blend_images(
image[new_y:new_y+64, new_x:new_x+64],
scaled_patch
)
# 更新标注
new_defect = [new_x, new_y, new_x+64, new_y+64, d[4]]
defects.append(new_defect)
return image, defects
5. 工业部署实战
5.1 TensorRT加速实现
在Jetson AGX Orin上的优化步骤：
bash复制# 转换ONNX模型
python export.py --weights yolov11m-mbv4.pt --include onnx --dynamic
# TensorRT优化
trtexec --onnx=yolov11m-mbv4.onnx \
--saveEngine=yolov11m-mbv4.engine \
--fp16 \
--workspace=4096 \
--builderOptimizationLevel=5 \
--inputIOFormats=fp16:chw \
--verbose
优化前后的性能对比：
| 指标 | 原始模型 | TensorRT优化 | 提升 |
|---|---|---|---|
| 延迟 | 23ms | 9ms | 61% |
| 显存 | 2.1GB | 1.4GB | 33% |
| 功耗 | 28W | 19W | 32% |
5.2 产线集成方案
我们开发了完整的检测系统架构：
-
成像模块：
- 选用2000万像素工业相机
- 配备环形偏振光源
- 分辨率设置：15μm/pixel
-
处理单元：
- 主控：Jetson AGX Orin
- 辅助FPGA：负责图像预处理
- 同步信号：与传送带编码器联动
-
软件架构：
mermaid复制graph TD A[图像采集] --> B[预处理] B --> C{缺陷检测} C -->|有缺陷| D[分类定位] C -->|无缺陷| E[合格标记] D --> F[NG分拣] E --> G[OK流转]
6. 实测性能与案例分析
在某大型PCB厂的实测数据：
| 缺陷类型 | 检出率 | 误报率 | 平均耗时 |
|---|---|---|---|
| 短路 | 99.2% | 0.3% | 8ms |
| 断路 | 98.7% | 0.5% | 9ms |
| 虚焊 | 97.5% | 1.2% | 11ms |
| 孔偏 | 99.1% | 0.2% | 7ms |
| 污染 | 96.8% | 1.8% | 10ms |
| 划痕 | 95.3% | 2.1% | 12ms |
典型检测案例：
7. 常见问题解决方案
我们在30多个部署案例中总结的典型问题：
-
过曝光导致漏检
- 现象：高反光区域缺陷被掩盖
- 解决：调整光源角度+启用HDR模式
- 代码：
camera.set_hdr(3)# 3帧合成
-
板弯曲误报
- 现象：正常弯曲被识别为变形缺陷
- 解决：添加板翘曲补偿算法
python复制def warp_compensation(image): # 检测定位孔 holes = detect_reference_holes(image) # 计算透视变换矩阵 M = cv2.getPerspectiveTransform(holes, ideal_positions) return cv2.warpPerspective(image, M, (w,h)) -
小批量生产切换慢
- 现象：换线后需要重新调整参数
- 解决：开发自动工艺识别模块
- 方案：通过二维码自动加载对应检测方案
8. 未来优化方向
基于当前实践，我们正在研发以下改进：
-
3D缺陷检测：
- 集成结构光扫描仪
- 开发高度特征分析算法
- 预计可检测立碑、翘脚等立体缺陷
-
自监督学习：
python复制class SSL_Trainer: def __init__(self): self.student = create_model() self.teacher = create_model() def train(self, unlabeled_data): # 生成伪标签 with torch.no_grad(): teacher_pred = self.teacher(unlabeled_data) # 学生模型训练 student_pred = self.student(unlabeled_data) loss = mse_loss(student_pred, teacher_pred) loss.backward() -
边缘-云协同：
- 边缘端：实时检测
- 云端：模型持续优化
- 通过联邦学习更新全局模型
这套系统已在多家PCB制造商稳定运行12个月以上，平均缺陷检出率达到98.3%，误报率控制在1.5%以内，帮助客户将质量损失成本降低了67%。对于希望实施智能化质检的厂商，建议先从关键工序试点，逐步扩大应用范围。
