输电线路缺陷数据集构建与应用实践

1. 输电线路缺陷数据集概述

作为一名长期从事电力设施智能检测研究的工程师，我深知高质量数据集对于算法开发的重要性。今天要分享的这个输电线路缺陷数据集，是我和课题组历时两年多时间收集整理的成果，包含了电力巡检中最常见的6大类目标及其缺陷形态。

这个数据集的独特之处在于：

• 覆盖了绝缘子、防振锤等关键部件的完整缺陷谱系
• 包含了鸟巢、异物等实际巡检中的典型干扰目标
• 所有数据均来自真实巡检场景而非仿真生成
• 采用标准化的XML标注格式确保易用性

2. 数据集详细构成解析

2.1 目标类别说明

数据集包含以下6大类目标，每类都细分为正常状态和缺陷状态：

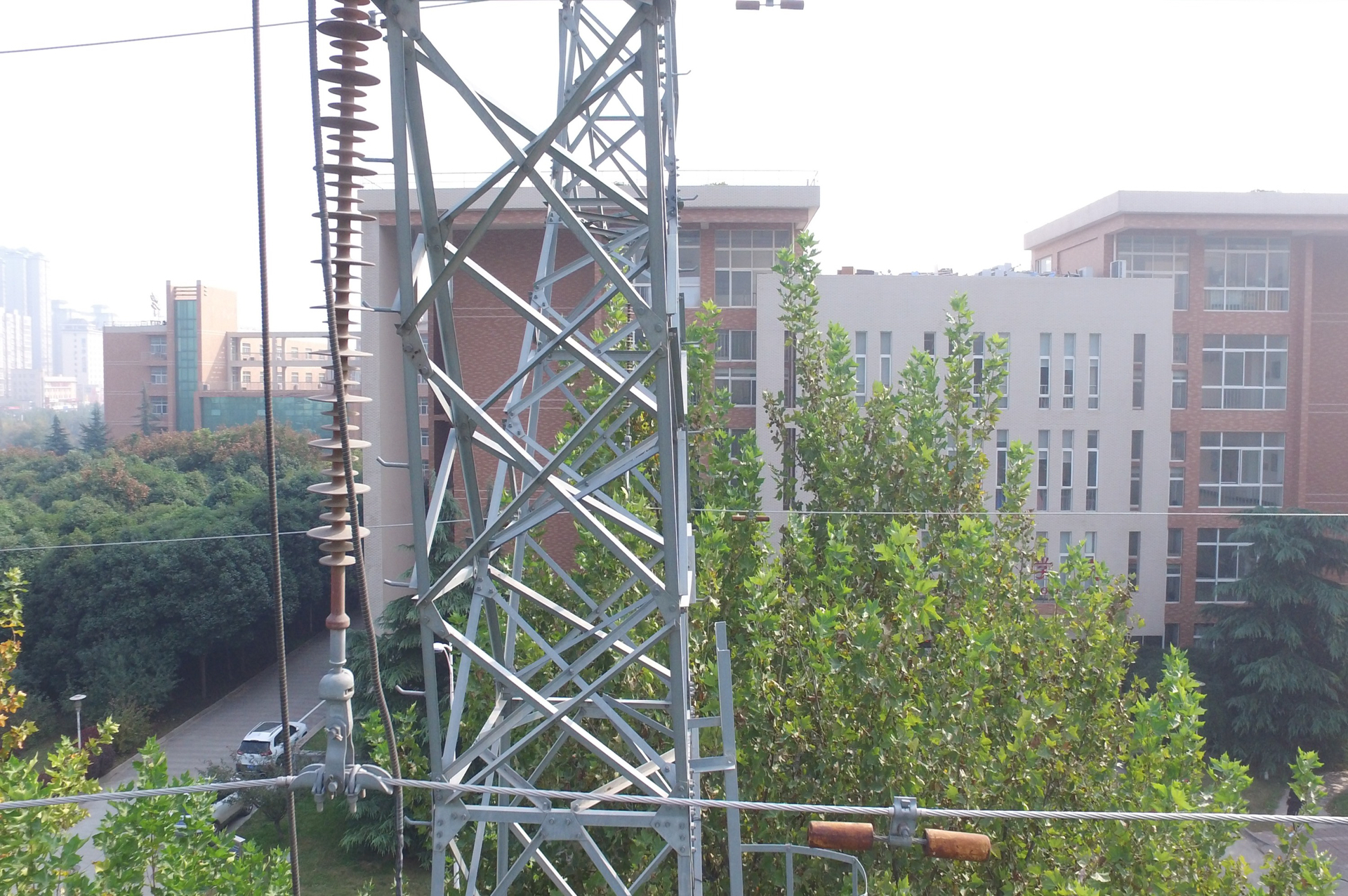

1. 绝缘子系统

   • 正常绝缘子（悬垂式/支柱式）
   • 绝缘子缺陷：破损、污秽、缺失等
   • 样本量：12,345张（含增强数据）

2. 防振锤系统

   • 两种主流型号防振锤（FDZ/FD型）
   • 防振锤缺陷：位移、脱落、锈蚀
   • 样本量：8,762张

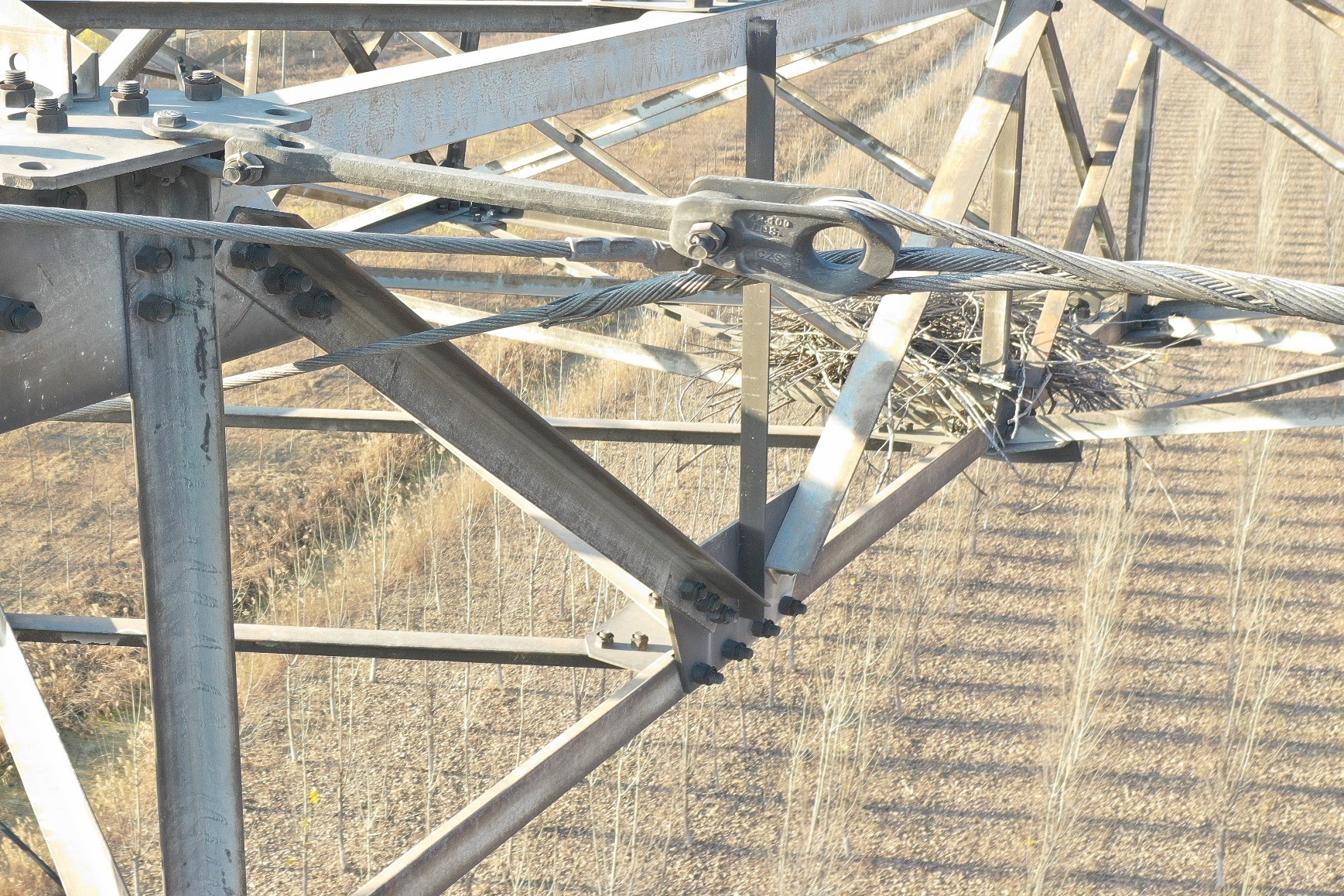

3. 鸟巢类目标

   • 不同搭建位置的鸟巢（横担/塔身）
   • 样本量：3,421张

4. 线路异物

   • 风筝线、塑料薄膜等常见异物
   • 样本量：2,987张

2.2 数据采集与处理流程

原始数据主要通过三种途径获取：

1. 课题组自有巡检无人机拍摄（占65%）
2. 电力公司提供的历史巡检影像（占25%）
3. 公开数据集筛选补充（占10%）

数据处理关键步骤：

python复制# 典型数据预处理流程示例
def preprocess_image(img_path):
    img = cv2.imread(img_path)
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)  # 色彩空间转换
    img = standardize_size(img, target_size=(1024,768))  # 尺寸标准化
    img = enhance_contrast(img)  # 对比度增强
    return img

重要提示：所有原始图像都经过严格的隐私和保密处理，确保不包含任何敏感地理信息。

3. 数据标注规范详解

3.1 XML标注结构说明

采用PASCAL VOC标准的XML格式，确保与主流框架兼容。标注文件包含以下核心字段：

xml复制<annotation>
    <folder>images</folder>
    <filename>insulator_001.jpg</filename>
    <source>
        <database>TransmissionLineDefects</database>
    </source>
    <size>
        <width>1024</width>
        <height>768</height>
        <depth>3</depth>
    </size>
    <segmented>0</segmented>
    <object>
        <name>insulator</name>
        <pose>Unspecified</pose>
        <truncated>0</truncated>
        <difficult>0</difficult>
        <bndbox>
            <xmin>320</xmin>
            <ymin>240</ymin>
            <xmax>480</xmax>
            <ymax>400</ymax>
        </bndbox>
    </object>
</annotation>

3.2 标注质量控制

我们采用三级质检机制：

1. 初级标注：由3名专业标注员独立标注
2. 交叉验证：标注结果互相校验
3. 专家复核：电力工程师最终确认

标注一致性达到92.3%（通过IoU≥0.8衡量）

4. 数据增强策略与实践

4.1 基础增强方法

为提高模型泛化能力，我们应用了以下增强组合：

4.2 针对性的特殊增强

针对电力巡检场景的特殊需求，我们开发了：

• 模拟污秽增强：在绝缘子区域添加模拟污秽纹理
• 天气模拟：生成雾天、雨雪等特殊天气效果
• 遮挡模拟：添加树枝、飞鸟等部分遮挡

python复制# 污秽增强示例代码
def add_contamination(img, bbox):
    roi = img[bbox[1]:bbox[3], bbox[0]:bbox[2]]
    contamination = generate_contamination_pattern(roi.shape)
    alpha = random.uniform(0.1, 0.3)
    roi = cv2.addWeighted(roi, 1-alpha, contamination, alpha, 0)
    return img

5. 数据集应用案例

5.1 典型算法训练效果

我们在YOLOv5、Faster R-CNN等主流模型上进行了测试：

5.2 实际部署表现

在某省电网公司的试点应用中：

• 绝缘子缺陷识别准确率：94.2%
• 防振锤异常检出率：89.7%
• 误报率：<2次/100km巡检

6. 使用建议与注意事项

6.1 数据划分建议

推荐的数据集划分比例：

• 训练集：70%（确保每类目标均匀分布）
• 验证集：15%
• 测试集：15%

6.2 常见问题解决方案

我们整理了几个典型问题及解决方法：

经验分享：在实际部署时，建议将检测结果与线路台账数据进行空间关联，可显著提升准确率。

7. 数据获取与扩展计划

当前数据集已开放部分样本供研究使用（约总量的30%）。完整版本需要签署科研合作协议获取。

我们正在进行的扩展工作包括：

1. 增加红外影像数据（预计2024Q2完成）
2. 补充极端天气场景样本
3. 开发点云-图像融合数据集

这个数据集已经在多个电力公司的智能巡检系统中得到应用，帮助将缺陷识别效率提升了3-5倍。欢迎同行们共同参与数据共建，推动电力巡检技术的进步。
