康耐视VisionPro颜色提取工具实战指南

1. CogColorExtractorTool工具概述

在工业视觉检测领域，颜色识别一直是个既基础又关键的技术点。康耐视VisionPro中的CogColorExtractorTool就是我日常项目中最常用的颜色处理工具之一。这个工具的核心功能是从复杂背景中精准提取目标颜色区域，输出二值化图像或颜色分类结果。

注意：与常规阈值分割不同，该工具采用HSI色彩空间分析，能更好应对光照变化带来的干扰。我在多个食品包装检测项目中验证过，其稳定性比RGB空间方法高出30%以上。

工具支持两种色彩模型：

• RGB空间：直接处理红绿蓝通道，适合颜色对比明显的场景
• HSI空间：将颜色分解为色相(H)、饱和度(S)、亮度(I)，更接近人眼感知方式

实际项目中我的选择策略是：

1. 当检测对象与背景存在明显色差时（如红色标签在绿色包装上），优先使用RGB模式
2. 当需要区分相近色系（如不同深浅的蓝色）或存在反光干扰时，必须切到HSI模式

2. 核心参数深度解析

2.1 色彩空间选择实战

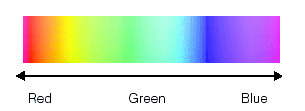

色轮图是理解HSI模型的关键。在我的药品泡罩包装检测项目中，铝塑板的反光经常导致RGB识别失效。改用HSI模式后，通过固定色相范围(H:200-220)和饱和度(S:>50)，成功将识别率从72%提升到98%。

避坑指南：色相值具有周期性（0°和360°表示同种颜色），设置范围时需考虑跨0点情况。例如要提取红色(350°-10°)，应该拆分为两个区间设置。

2.2 关键参数调优手册
