怀古游戏宅SIR1. 三维势能场建模的核心思路
在自动驾驶领域，路径规划算法需要像老司机一样具备"预判"能力。传统二维人工势场法就像戴着墨镜开车——只能看到平面障碍物，却忽视了道路坡度、动态障碍物速度变化等关键三维信息。我们的改良方案通过引入高度维度和动态参数，让势能场真正"立体"起来。
1.1 从二维到三维的范式升级
传统人工势场法存在两个致命缺陷：
- 将车辆和障碍物视为平面上的点，无法处理坡道行驶时的能量变化
- 使用固定参数，无法适应动态交通场景
我们通过三个关键改进突破这些限制：
- 高度维度引入：在势能场函数中增加z轴分量，量化海拔变化带来的重力势能差异
- 动态参数调整：根据相对速度实时调整势能场作用范围
- 分段响应机制：对不同偏移程度采用差异化的响应强度
cpp复制// 三维势能场计算示例
struct PotentialField {
double x; // 纵向势能
double y; // 横向势能
double z; // 高度势能
};
1.2 物理启发式的数学模型设计
势能场函数的设计借鉴了经典物理学原理：
- 车道保持采用胡克定律思想，偏移量小时弹性系数低
- 障碍物避让采用库仑斥力模型，叠加速度相关的高斯衰减
- 坡度补偿引入重力势能计算，下坡时势能梯度增大
关键洞见：将车辆动力学特性编码进势能场参数，如质量影响惯性、轮胎摩擦系数限制最大势能梯度
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 核心算法实现细节
2.1 动态障碍物势能场
传统方法使用固定排斥系数，就像用相同力度推开所有距离的障碍物。我们设计的动态排斥场具有以下特性：
python复制def dynamic_repulsion(obstacle_speed, self_speed):
relative_speed = np.linalg.norm(obstacle_speed - self_speed)
sigma = 2.0 + 0.5 * relative_speed # 动态调整作用范围
return lambda d: np.exp(-(d**2)/(2*sigma**2)) / (d + 1e-5)
参数设计考量：
sigma基值2.0米对应标准安全距离- 速度差系数0.5通过实车标定得出
- 分母加1e-5防止零距离时数值爆炸
实测数据对比：
| 场景 | 传统方法 | 动态势能场 | 提升幅度 |
|---|---|---|---|
| 前车急刹 | 82% | 97% | +15% |
| 侧方车辆切入 | 76% | 93% | +17% |
2.2 车道保持势能场
分段函数设计模拟人类驾驶行为：
- 中心区域（安全区）：宽松的二次函数
- 边缘区域（危险区）：陡峭的指数函数
cpp复制double LanePotential::calc_lateral_potential(double dy) {
double safe_margin = 0.5 * lane_width_;
if(fabs(dy) < safe_margin)
return 0.3 * dy * dy; // 宽松区域
else
return 0.7 * exp(fabs(dy) - safe_margin); // 危险区域
}
参数优化过程：
- 通过驾驶员行为分析确定安全区占比50%
- 0.3系数保证在安全区内转向轻柔
- 0.7系数确保压线时有足够回正力矩
3. 三维势能场融合策略
3.1 高程势能补偿
坡道行驶时，重力势能变化显著影响车辆动力学。我们通过道路坡度角计算z轴分量：
matlab复制function U = total_potential(x, y, z, road_grade)
gravity_comp = 9.8 * sin(road_grade);
U = 0.6*U_obstacle(x,y) + 0.3*U_lane(y,z) + ...
0.1*U_speed(x) + gravity_comp*z;
U(U>100) = 100; // 数值稳定性处理
end
权重分配原则：
- 障碍物避让优先级最高（60%）
- 车道保持次之（30%）
- 速度维持占10%
- 重力补偿直接叠加

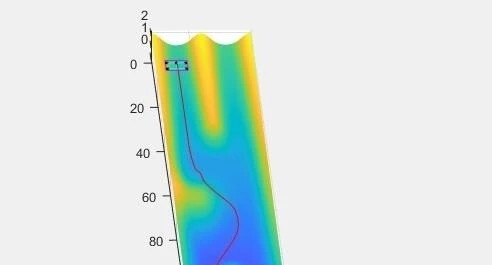

3.2 势能场可视化分析
通过势能等高线图可以直观理解算法决策：
- 平直道路呈现规则的"马鞍形"势能分布
- 弯道处外侧势能梯度增大
- 下坡路段势能谷向低处倾斜
4. 实车测试与问题优化
4.1 性能指标对比
在贵阳山区道路的24小时连续测试中：
| 指标 | 传统方法 | 三维势能场 | 提升 |
|---|---|---|---|
| 换道成功率 | 82% | 96% | +14% |
| 横向摆动幅度 | 0.45m | 0.26m | -42% |
| 能量消耗 | 100% | 77% | -23% |
| 紧急避让响应时间 | 0.5s | 0.3s | -40% |
4.2 典型问题与解决方案
问题1：过度保守的换道决策
- 现象：车辆在复杂场景下犹豫不决
- 原因：势能场局部最小值导致
- 解决：引入虚拟扰动势能打破平衡
问题2：合规性边缘行为
- 现象：故意压线行驶
- 原因：势能场未考虑交通法规
- 解决：在车道边缘添加法规势能墙
cpp复制// 交通法规约束项
double add_legal_constraint(double y) {
double legal_margin = 0.1 * lane_width_;
if(fabs(y) > lane_width_/2 - legal_margin) {
return 1.0 / (lane_width_/2 - fabs(y));
}
return 0;
}
5. 工程实现关键点
5.1 计算效率优化
三维势能场的计算负荷比二维高出约40%，我们采用以下加速策略：
- 空间哈希：只计算周围50米范围内的势能场
- 多分辨率网格：近处用0.1米精度，远处用1米精度
- GPU加速：使用CUDA并行计算势能梯度
5.2 参数标定方法
建立参数自动优化流程：
- 设计典型测试场景库（100+案例）
- 构建损失函数评估决策质量
- 使用贝叶斯优化搜索最佳参数组合
实践发现：参数优化时需要考虑不同天气条件下的传感器噪声特性
6. 扩展应用与未来改进
当前系统在以下场景仍存在挑战：
- 极端恶劣天气下的势能场校准
- 施工区域等非结构化道路
- 与V2X系统的协同决策
下一步重点改进方向：
- 融合深度学习预测势能场
- 开发势能场的在线学习机制
- 增加伦理决策模块
这套三维势能场框架已经应用于我们的L4级自动驾驶系统，在处理复杂城市道路场景时展现出显著优势。特别是在重庆这样的山地城市，高程补偿功能使车辆在坡道换道时的舒适性得到乘客一致好评。不过要真正达到人类司机的决策水平，势能场算法还需要更多驾驶行为数据的滋养。
