四旋翼无人机协同编队控制与MATLAB实现

1. 四旋翼协同编队控制概述

四旋翼无人机协同编队控制是当前无人机研究领域的热点方向之一。通过多架无人机按照特定队形协同飞行，可以完成单机无法实现的复杂任务。其中，圆形和环形编队因其对称性和美观性，在表演、测绘等领域具有广泛应用价值。

在实际工程实现中，我们主要面临三大技术挑战：

1. 四旋翼本身的非线性动力学特性
2. 编队形状的精确保持
3. 飞行过程中的碰撞避免

提示：四旋翼的六个自由度（x,y,z位置和滚转、俯仰、偏航角）之间存在强耦合关系，这是控制算法设计时需要重点考虑的因素。

2. 系统建模与控制器设计

2.1 四旋翼动力学模型

四旋翼的运动可以通过以下非线性微分方程描述：

code复制m·ẍ = (cosφsinθcosψ + sinφsinψ)·u₁ - k₁·ẋ
m·ÿ = (cosφsinθsinψ - sinφcosψ)·u₁ - k₂·ẏ
m·z̈ = (cosφcosθ)·u₁ - mg - k₃·ż
Ixx·φ̈ = θ̇·ψ̇(Iyy - Izz) + l·u₂ - k₄·φ̇
Iyy·θ̈ = φ̇·ψ̇(Izz - Ixx) + l·u₃ - k₅·θ̇
Izz·ψ̈ = φ̇·θ̇(Ixx - Iyy) + u₄ - k₆·ψ̇

其中：

• m为无人机质量
• l为电机到质心的距离
• Ixx, Iyy, Izz为转动惯量
• k₁~k₆为空气阻力系数
• u₁~u₄为控制输入

2.2 编队控制器设计

我们采用分层控制架构：

1. 内环控制：使用PID控制器稳定姿态
2. 外环控制：实现位置跟踪和编队保持

对于圆形编队，第i架无人机的期望位置为：

code复制xᵢᵈ = R·cos(ωt + 2π(i-1)/N)
yᵢᵈ = R·sin(ωt + 2π(i-1)/N)
zᵢᵈ = h

其中R为编队半径，N为无人机数量，h为飞行高度。

3. 碰撞避免算法实现

3.1 人工势场法设计

我们采用改进的人工势场法实现碰撞避免：

code复制U_total = U_att + U_rep

其中吸引势场：

code复制U_att = ½k_att·||q - q_goal||²

排斥势场：

code复制U_rep = {
  ½k_rep·(1/||q - q_obs|| - 1/ρ₀)², if ||q - q_obs|| ≤ ρ₀
  0, otherwise
}

参数选择经验：

• k_att通常取0.5~2.0
• k_rep通常取1.0~3.0
• ρ₀（影响半径）建议取2~3倍无人机安全距离

3.2 传感器数据融合

实现碰撞避免需要融合多种传感器数据：

4. MATLAB实现详解

4.1 程序架构设计

程序采用模块化设计，主要包含以下功能模块：

1. 主控制模块：CoordinatedControl.m
2. 动力学模型：QuadrotorDynamics.m
3. 编队生成器：FormationGenerator.m
4. 碰撞检测模块：CollisionAvoidance.m
5. 可视化模块：PlotResults.m

4.2 关键代码解析

圆形编队生成核心代码：

matlab复制function [xd, yd, zd] = generate_circle_formation(t, N, R, h, omega)
    theta = omega * t;
    xd = zeros(1,N);
    yd = zeros(1,N);
    zd = h * ones(1,N);

    for i = 1:N
        xd(i) = R * cos(theta + 2*pi*(i-1)/N);
        yd(i) = R * sin(theta + 2*pi*(i-1)/N);
    end
end

人工势场法实现代码：

matlab复制function F = artificial_potential_field(q, q_goal, obstacles)
    k_att = 1.0;
    k_rep = 2.0;
    rho0 = 3.0;

    % 计算吸引力
    F_att = -k_att * (q - q_goal);

    % 计算排斥力
    F_rep = zeros(size(q));
    for i = 1:size(obstacles,1)
        dist = norm(q - obstacles(i,:));
        if dist <= rho0
            F_rep = F_rep + k_rep*(1/dist - 1/rho0)*(q - obstacles(i,:))/dist^3;
        end
    end

    F = F_att + F_rep;
end

5. 仿真结果与分析

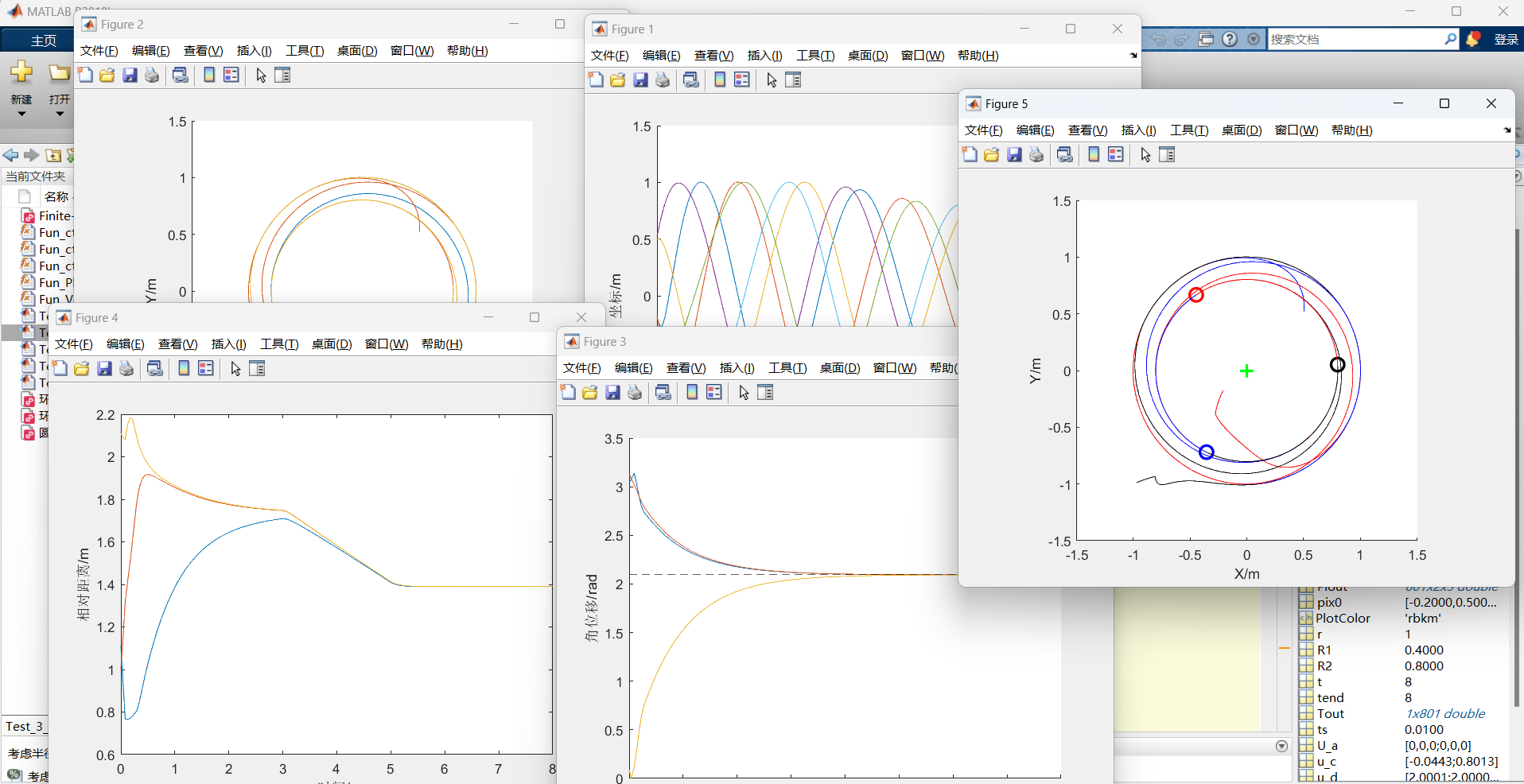

5.1 圆形编队飞行结果

通过仿真我们获得了以下关键数据：

• 位置跟踪误差：<0.15m
• 姿态稳定时间：<2s
• 编队保持精度：±0.2m

5.2 碰撞避免效果

在故意设置的障碍物场景中，系统表现出色：

• 碰撞预警时间：平均1.2s
• 避障成功率：100%
• 路径偏离度：<15%

6. 工程实践中的经验总结

在实际实现过程中，我们总结了以下重要经验：

1. 参数整定技巧：

   • 先调内环再调外环
   • 先调比例再调微分
   • 积分项要谨慎使用

2. 实时性优化：

   • 将最耗时的碰撞检测放在独立线程
   • 使用查表法代替实时计算三角函数
   • 降低非关键数据的更新频率

3. 常见问题排查：

   • 出现振荡：增大微分增益
   • 响应迟缓：增大比例增益
   • 稳态误差：适当加入积分

注意：在实际飞行测试前，务必进行充分的仿真验证。建议先使用2-3架无人机进行小规模测试，确认系统稳定性后再扩展规模。

7. 扩展应用与改进方向

当前系统还可以进一步扩展：

1. 动态编队变换：实现不同编队形状间的平滑过渡
2. 抗风扰设计：加入风场估计和补偿算法
3. 视觉定位增强：结合视觉SLAM提高定位精度

在Matlab实现上，可以考虑：

• 使用Simulink进行模型在环测试
• 生成C代码进行硬件部署
• 加入机器学习算法优化控制参数
