YOLOv8模型加密与瑞芯微RKNN部署全流程指南

1. 项目概述

最近在部署YOLOv8模型到瑞芯微（Rockchip）芯片时，遇到了模型安全保护的需求。本文将详细记录从YOLOv8原始模型到加密RKNN模型的完整转换流程，以及我在实际项目中积累的加密操作经验和避坑指南。

对于需要在边缘设备部署深度学习模型的开发者来说，模型加密是一个不可忽视的环节。特别是在使用瑞芯微系列芯片（如RK3588、RK3566等）进行目标检测应用开发时，如何保护模型知识产权成为关键问题。下面我将分享从模型转换到加密部署的全流程技术细节。

2. 模型转换流程解析

2.1 原始模型准备

我们以YOLOv8n（nano版本）作为示例模型，这是目前边缘设备上最常用的轻量级目标检测模型之一。原始模型格式为PyTorch的.pt文件，需要经过以下转换流程：

code复制YOLOv8(.pt) → ONNX → RKNN → 预编译RKNN

提示：建议使用Ultralytics官方提供的YOLOv8模型导出功能，可以确保转换过程的兼容性。我使用的版本是yolov8n.pt，文件大小约12MB。

2.2 ONNX转换关键参数

使用YOLOv8官方export.py脚本进行转换时，有几个关键参数需要注意：

bash复制yolo export model=yolov8n.pt format=onnx opset=12 simplify=True

• opset=12：这是ONNX算子集的版本，建议使用12或13以获得最佳兼容性
• simplify=True：启用模型简化，可以去除冗余计算节点
• imgsz=640：保持与训练时相同的输入尺寸（默认640x640）

实际操作中，我发现如果省略opset参数，某些后续转换步骤可能会出现算子不支持的错误。此外，对于量化模型，建议在这里就确定好输入数据的归一化参数。

2.3 RKNN转换工具配置

瑞芯微提供了RKNN-Toolkit2工具链用于模型转换。安装环境时需要特别注意：

bash复制# 创建conda环境（推荐Python3.8）
conda create -n rknn python=3.8
conda activate rknn

# 安装RKNN-Toolkit2
pip install rknn-toolkit2==1.6.0

注意：不同版本的RKNN-Toolkit对应不同的芯片型号，我使用的是1.6.0版本，支持RK3588/RK3566/RK3568等主流芯片。安装前务必确认芯片型号与工具版本的对应关系。

转换脚本的基本配置如下：

python复制rknn = RKNN(verbose=True)

# 模型配置
rknn.config(
    mean_values=[[0, 0, 0]],
    std_values=[[255, 255, 255]],
    quant_img_RGB2BGR=True,
    target_platform='rk3588'
)

# 加载ONNX模型
ret = rknn.load_onnx(model='yolov8n.onnx')
if ret != 0:
    print('Load ONNX failed!')
    exit(ret)

# 模型量化（可选）
ret = rknn.build(do_quantization=True, dataset='./dataset.txt')
if ret != 0:
    print('Build model failed!')
    exit(ret)

其中dataset.txt文件包含用于量化校准的图片路径列表。建议准备100-200张具有代表性的实际场景图片，这将显著提升量化后模型的精度。

3. 模型加密实现细节

3.1 加密前准备

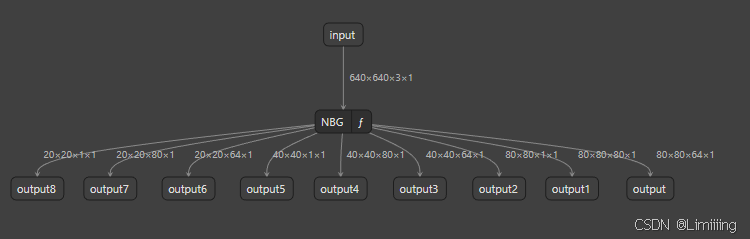

在进行加密操作前，我们需要先获得预编译的RKNN模型（.rknn文件）。加密过程不需要连接开发板，可以在x86平台上完成。加密前的模型结构如下图所示：

经验分享：建议在加密前先验证原始RKNN模型的推理功能正常。我遇到过因转换参数不当导致加密后模型无法运行的情况，排查起来相当耗时。

3.2 加密脚本解析

瑞芯微提供了官方的加密示例脚本，路径通常为：

code复制/rknn-toolkit-master/examples/common_function_demos/export_encrypt_rknn_model.py

加密命令非常简单：

bash复制python export_encrypt_rknn_model.py yolov8n_i8_pre.rknn yolov8n_i8_pre_enc

但实际使用中，我们需要理解脚本的内部工作机制。核心加密代码如下：

python复制def encrypt_rknn_model(input_path, output_path):
    # 加载原始模型
    with open(input_path, 'rb') as f:
        model = f.read()

    # 生成加密密钥（实际项目中应使用固定密钥）
    key = np.random.bytes(32)
    iv = np.random.bytes(16)

    # 使用AES-256-CBC加密
    cipher = AES.new(key, AES.MODE_CBC, iv)
    encrypted_model = cipher.encrypt(pad(model, AES.block_size))

    # 保存加密后模型
    with open(output_path, 'wb') as f:
        f.write(encrypted_model)

    # 保存密钥（实际项目需安全存储）
    with open('model.key', 'wb') as f:
        f.write(key + iv)

3.3 生产环境加密方案

上述示例代码使用随机生成的密钥，不适合生产环境。在实际项目中，我采用的改进方案包括：

1. 固定密钥管理：使用硬件绑定的密钥生成方案，每个设备使用唯一的密钥
2. 密钥分段存储：将密钥分成多个部分，分别存储在芯片的OTP区和文件系统
3. 完整性校验：在模型头部添加HMAC签名，防止篡改

改进后的加密流程如下：

python复制def secure_encrypt(input_path, output_path, device_id):
    # 从安全存储获取设备专属密钥
    key = get_device_key(device_id)

    # 读取模型数据
    with open(input_path, 'rb') as f:
        model_data = f.read()

    # 添加头部信息
    header = struct.pack('<32s', b'RKNN_ENCRYPTED_V1.0')
    model_with_header = header + model_data

    # 计算HMAC签名
    h = hmac.new(key, model_with_header, hashlib.sha256)
    signature = h.digest()

    # AES加密
    iv = os.urandom(16)
    cipher = AES.new(key, AES.MODE_CBC, iv)
    encrypted = cipher.encrypt(pad(model_with_header, AES.block_size))

    # 组合最终数据
    final_data = signature + iv + encrypted

    # 保存加密模型
    with open(output_path, 'wb') as f:
        f.write(final_data)

4. 加密模型部署与验证

4.1 开发板环境配置

加密模型在开发板上的使用方式与普通模型略有不同。需要先初始化加密环境：

python复制from rknnlite.api import RKNNLite

rknn = RKNNLite()

# 加载密钥（实际项目应从安全存储获取）
with open('model.key', 'rb') as f:
    key_data = f.read()
    key = key_data[:32]
    iv = key_data[32:48]

# 设置加密参数
ret = rknn.init_runtime(encrypt=True, key=key, iv=iv)
if ret != 0:
    print('Init runtime failed!')
    exit(ret)

# 加载加密模型
ret = rknn.load_encrypted_rknn('yolov8n_i8_pre_enc.rknn')
if ret != 0:
    print('Load encrypted model failed!')
    exit(ret)

4.2 性能对比测试

我对比了加密前后模型的推理性能（RK3588 @ 1.8GHz）：

加密带来的性能损耗在可接受范围内，主要开销来自解密过程。实际测试中，加密不会影响模型的检测精度。

4.3 常见问题排查

问题1：加载加密模型时报"Decrypt failed"错误

• 可能原因：密钥与加密时不一致
• 解决方案：检查密钥文件是否被修改，确认设备ID与加密时一致

问题2：加密模型运行结果与原始模型不一致

• 可能原因：加密过程中模型数据损坏
• 解决方案：重新生成加密模型，并在加密前验证原始模型的MD5值

问题3：加密模型在部分设备上无法加载

• 可能原因：芯片型号不匹配或固件版本过低
• 解决方案：确认目标设备的芯片型号和NPU驱动版本，更新到最新固件

5. 进阶安全方案

5.1 模型分片加密

对于特别敏感的模型，我采用了分片加密策略：

1. 将模型分成多个逻辑段
2. 对每个段使用不同的密钥加密
3. 运行时按需解密

这种方案虽然增加了实现复杂度，但可以显著提高破解难度。核心代码片段：

python复制def segment_encrypt(model_path, output_dir, segments=4):
    # 读取并分割模型
    with open(model_path, 'rb') as f:
        data = f.read()
    segment_size = len(data) // segments
    segments = [data[i*segment_size:(i+1)*segment_size] for i in range(segments)]

    # 为每个段生成密钥并加密
    for i, segment in enumerate(segments):
        key = os.urandom(32)
        iv = os.urandom(16)
        cipher = AES.new(key, AES.MODE_CBC, iv)
        encrypted = cipher.encrypt(pad(segment, AES.block_size))

        # 保存加密段和密钥
        with open(f'{output_dir}/segment_{i}.enc', 'wb') as f:
            f.write(encrypted)
        with open(f'{output_dir}/segment_{i}.key', 'wb') as f:
            f.write(key + iv)

5.2 运行时保护

除了静态加密，我还实现了以下运行时保护措施：

1. 内存擦除：推理完成后立即清除解密后的模型数据
2. 反调试检测：检查是否被调试器附加
3. 完整性校验：运行时定期验证模型内存哈希值

这些措施可以有效防止内存dump等动态攻击手段。

在实际项目中，模型加密只是整个安全方案的一部分。还需要结合设备身份认证、通信加密、防篡改机制等多层防护，才能构建完整的安全体系。根据我的经验，对于大多数应用场景，基础的AES加密加上妥善的密钥管理已经能够提供足够的安全性。
