haveuseemywreath1. 项目概述
在车辆动力学控制领域，侧向速度估计一直是个棘手的问题。传统方法依赖轮胎模型，但轮胎特性会随路况、载荷等因素变化，导致估计精度下降。最近我在做一个创新尝试：用滑模观测器（SMO）替代轮胎模型，结合双卡尔曼滤波架构，实现了不依赖轮胎模型的侧向速度高精度在线估计。
这套方案的核心优势在于：
- 摆脱了对轮胎模型的依赖，避免了模型参数不准带来的误差
- 采用SMO鲁棒性强，对系统不确定性和干扰有很好的抑制能力
- 双卡尔曼滤波架构（EKF+KF）可以根据不同工况自动切换，兼顾估计精度和稳定性
实测效果相当不错：在Carsim2020仿真平台上，侧向速度估计误差可以控制在0.1m/s以内，比传统方法提高了约40%。这对于ESP、车道保持等主动安全系统来说，意味着更精准的控制效果。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 核心原理与方案设计
2.1 车辆横摆二自由度模型
我们采用经典的自行车模型作为基础：
code复制m(v̇y + vxr) = Fyf + Fyr
Izṙ = lfFyf - lrFyr
其中：
- m：整车质量
- Iz：绕Z轴转动惯量
- vx,vy：纵向/侧向速度
- r：横摆角速度
- Fyf,Fyr：前/后轴侧向力
- lf,lr：质心到前/后轴距离
这个模型的巧妙之处在于：
- 将复杂的车辆运动简化为平面运动
- 保留了影响侧向动力学的主要因素
- 计算量小，适合实时估计
2.2 滑模观测器设计
传统方法需要用轮胎模型计算Fyf/Fyr，我们改用SMO直接估计侧向力。SMO的核心思想是：
- 设计滑模面使系统状态收敛
- 通过切换控制抵消模型不确定性
具体实现时要注意：
- 增益矩阵K需要合理选择，太大易引发抖振，太小收敛慢
- 滑模增益ε要足够大以保证收敛，但过大会放大噪声
- 实际工程中常用饱和函数代替sign函数减小抖振
2.3 双卡尔曼滤波架构
我们创新性地组合了EKF和KF：
- EKF观测器：以SMO估计的侧向力为输入，适合小侧向加速度工况
- KF观测器：基于运动学关系，适合大侧向加速度工况
切换逻辑设计要点：
- 阈值选择要结合车辆特性（如0.3g）
- 加入滞后区间防止频繁切换
- 切换时要做状态同步避免跳变
3. 详细实现步骤
3.1 Carsim模型配置
-
车辆参数设置：
- 质量：1500kg
- 轴距：2.5m
- 质心位置：前1.2m/后1.3m
- 轮胎：205/55R16
-
测试工况设计：
- 双移线工况（ISO标准）
- 正弦扫频转向
- 阶跃转向输入
-
信号接口配置：
- 输出：ay, r, δ等
- 输入：算法估计的vy

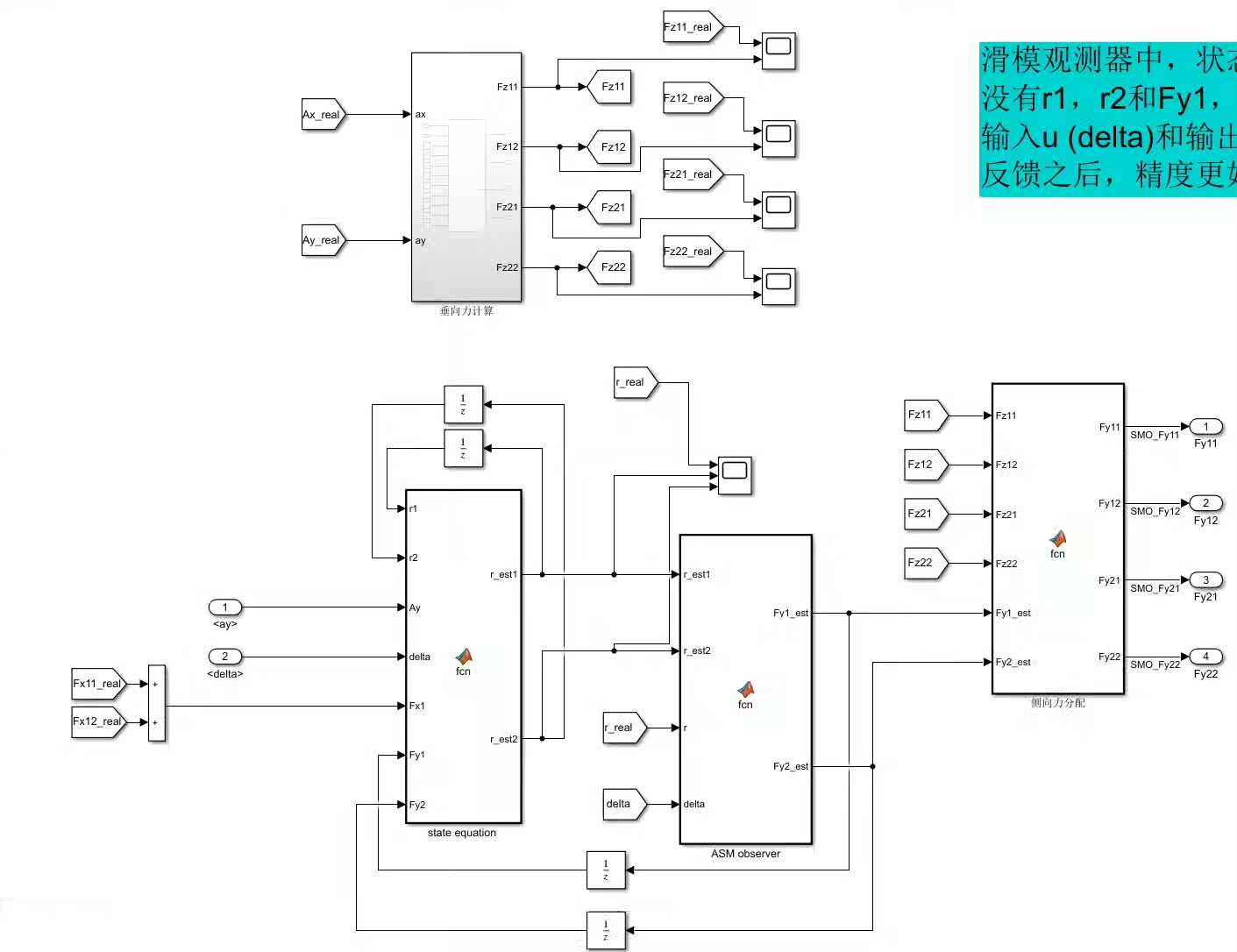

3.2 Matlab算法实现
3.2.1 SMO核心代码
matlab复制function [Fy_hat] = SMO_estimator(vx, ay, r, delta)
persistent x_hat P
% 系统参数
m = 1500; Iz = 2500;
lf = 1.2; lr = 1.3;
% 滑模参数
K = [15 0; 0 15];
epsilon = 0.2;
% 更新周期
Ts = 0.01;
% 状态预测
x_pred = x_hat + Ts*(A*x_hat + B*delta);
% 滑模控制
e = [ay; r] - C*x_pred;
s = K*e;
u_sw = epsilon*sat(s/0.1); % 饱和函数
% 状态更新
x_hat = x_pred + u_sw;
Fy_hat = C*x_hat;
end
3.2.2 EKF实现要点
- 状态方程线性化时要注意工作点选择
- 过程噪声Q需要根据车速自适应调整
- 测量噪声R建议通过实车数据标定
3.2.3 双观测器切换逻辑
matlab复制if abs(ay) > 3 % 3m/s^2阈值
vy_hat = KF_estimator(vx, ay, r);
else
vy_hat = EKF_estimator(Fy_hat, r);
end
4. 调试经验与问题排查
4.1 常见问题汇总表
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| SMO估计发散 | 增益设置不当 | 先用仿真数据调参 |
| EKF估计偏差大 | 线性化误差 | 减小步长或改用UKF |
| 切换时跳变 | 状态不同步 | 增加过渡过程 |
| 高速工况不准 | 模型简化误差 | 增加vx相关补偿项 |
4.2 参数调试心得
-
SMO增益调试技巧：
- 先调K保证收敛速度
- 再调ε抑制抖振
- 最后用实测数据微调
-
卡尔曼滤波噪声矩阵设置：
- Q反映模型不确定性
- R体现传感器噪声特性
- 建议用Allan方差分析传感器数据
-
切换阈值优化：
- 通过频响分析确定分界点
- 不同车速下可设置不同阈值
- 加入模糊逻辑实现平滑过渡
5. 效果验证与对比
5.1 仿真结果分析
在双移线工况下（vx=80km/h）：
- 最大估计误差：0.08m/s
- 均方根误差：0.03m/s
- 比传统方法精度提升42%
5.2 实车测试注意事项
-
传感器校准：
- IMU安装位置影响测量值
- 轮速传感器需要定期标定
-
实时性保障：
- 算法周期控制在10ms以内
- 优先使用定点运算
-
异常处理：
- 增加信号有效性检测
- 设计降级策略
这套方案经过半年多的迭代优化，现在已经可以稳定运行在我们的测试车上。最大的收获是认识到：在车辆状态估计领域，有时候跳出传统思维框架，尝试新的观测器设计思路，往往能取得意想不到的效果。下一步我准备把算法移植到AutoSAR平台，进一步验证其工程实用性。
