基于改进粒子群算法的配电网动态无功优化系统开发

1. 项目概述：有源配电网动态无功优化系统

在电力系统运行中，配电网的无功优化一直是个棘手问题。随着分布式电源的大规模接入，这个问题变得更加复杂。我最近基于Matlab平台开发了一套动态无功优化系统，专门针对含分布式电源的IEEE33节点配电网场景。这套系统采用了我改进的快速粒子群算法（APSO），能够同时优化网络损耗和运行调节费用两个目标，为配电网调度提供了实用的决策支持工具。

这个项目的核心价值在于：它不仅能处理传统配电网的无功优化问题，还能适应风电、光伏等分布式电源接入带来的不确定性。通过实际测试，系统可以将网络损耗降低15-20%，同时将电压合格率提升到98%以上。对于电力公司来说，这意味着可观的运行成本节约和供电质量提升。

2. 系统架构与核心模块

2.1 电网拓扑与参数定义模块

这个模块是整个系统的基础，我把它命名为case33.m。它的主要任务是定义IEEE33节点配电网的完整电气参数和拓扑结构。这里有几个关键点需要注意：

1. 基准参数设置：我采用了100MVA作为基准容量，这是中压配电网的典型值。电压等级设为12.66kV，上下限分别设置为1.05p.u.和0.95p.u.，符合国标要求。

2. 节点类型定义：节点1设为平衡节点（type=3），负责维持系统电压和频率稳定。其余32个节点都是PQ节点（type=1），代表负荷节点。在实际应用中，这种设置模拟了典型的辐射状配电网结构。

3. 线路参数处理：每条线路的阻抗参数（r+jx）需要特别注意。我采用了IEEE标准测试系统的参数，但实际应用中需要根据具体电网的电缆/架空线型号进行调整。线路容量限制设为130MVA，这是为了防止优化过程中出现过载情况。

提示：在定义发电机数据时，我特别设置了无功调节范围（Qmax=60Mvar，Qmin=-60Mvar）。这个范围要足够大，才能确保系统在各种负荷情况下都能提供足够的无功支撑。

2.2 优化算法核心模块

这个模块是整个系统的"大脑"，我实现了两个版本：sl3.m用于传统配电网，sl4.m用于含分布式电源的配电网。算法部分有几个关键技术点：

1. 改进的粒子群算法（APSO）：我在标准PSO基础上做了三点改进：

   • 引入动态衰减因子（gamma=0.95），让算法在初期有更强的全局搜索能力，后期则侧重局部精细搜索
   • 采用自适应惯性权重，根据粒子适应度动态调整
   • 增加了精英保留策略，防止优秀解在迭代过程中丢失

2. 双目标函数设计：

   matlab复制% 目标函数计算示例
   function [f] = objective_function(Q_comp)
       [Ploss] = runpf(case33_with_Qcomp);  % 潮流计算获取网损
       f1 = sum(Ploss);                     % 总网损
       f2 = 0.016 * sum(abs(diff(Q_comp))); % 调节费用
       f = f1 + f2;                         % 综合目标
   end


   这个设计确保了优化结果既考虑技术性能（网损），又考虑经济性（调节成本）。

3. 约束处理机制：我采用了罚函数法来处理各种约束条件。当电压或功率越限时，目标函数会加上一个很大的惩罚值（PEN=1e15），这样算法会自动避开不可行解。

对于含分布式电源的场景（sl4.m），我特别增加了出力曲线处理功能。风电和光伏的日出力曲线需要提前准备好，算法会在潮流计算中实时考虑这些分布式电源的影响。

3. 系统实现与优化过程

3.1 算法参数设置与调优

在实际应用中，我发现算法参数的设置对优化效果影响很大。经过多次试验，我确定了以下最佳参数组合：

特别要注意的是，在含分布式电源的场景下，迭代次数不宜过多。因为DG出力变化较快，算法需要在较短时间内给出优化方案。我通过实验发现，20次迭代已经能在计算速度和优化效果之间取得良好平衡。

3.2 无功补偿节点选择

在IEEE33节点系统中，我选择了6个节点作为无功补偿点：节点6、12、18、22、25、33。选择这些节点是基于以下考虑：

1. 电气距离：这些节点均匀分布在馈线上，能有效覆盖整个配电网
2. 负荷分布：选择负荷较大的节点，补偿效果更明显
3. 电压敏感度：通过灵敏度分析，选择对系统电压影响较大的节点

对于含分布式电源的场景，我特别调整了节点25和33的补偿范围，因为这两个节点附近接入了光伏系统。补偿范围设为[-0.1,0.45]Mvar，这样既能提供足够的无功支撑，又不会导致电压波动过大。

3.3 分布式电源建模

分布式电源的建模是sl4.m模块的关键。我采用了以下方法：

1. 风电建模：

   matlab复制% 风电出力曲线生成
   t = 1:24;
   WG = 0.15 * (0.7 + 0.3*sin(pi*t/12)); % 基本负荷+昼夜波动


   这个模型模拟了风电的昼夜波动特性，接入在节点8。

2. 光伏建模：

   matlab复制% 光伏出力曲线
   PV = zeros(24,1);
   PV(7:18) = 0.8 * sin(pi*(7:18)/24).^2; % 白天出力，中午最高


   光伏系统接在节点25和32，模拟了典型的屋顶光伏场景。

在实际应用中，这些曲线应该用实测数据替代。我建议至少准备典型日的数据（晴天、阴天、雨天等），以测试系统在不同场景下的鲁棒性。

4. 结果分析与验证

4.1 网络损耗对比分析

通过jg1.m模块，我们可以清晰地看到优化前后的网损对比。下图展示了24小时的网损变化：

从图中可以看出：

• 优化前（蓝线）网损在0.12-0.28MW之间波动
• 优化后（红线）网损降低到0.08-0.22MW范围
• 全天总网损从4.87MW降到3.92MW，降低了19.5%

这个效果在负荷高峰期（傍晚时段）尤为明显，说明系统在重载情况下仍能保持良好的优化性能。

4.2 电压质量改善

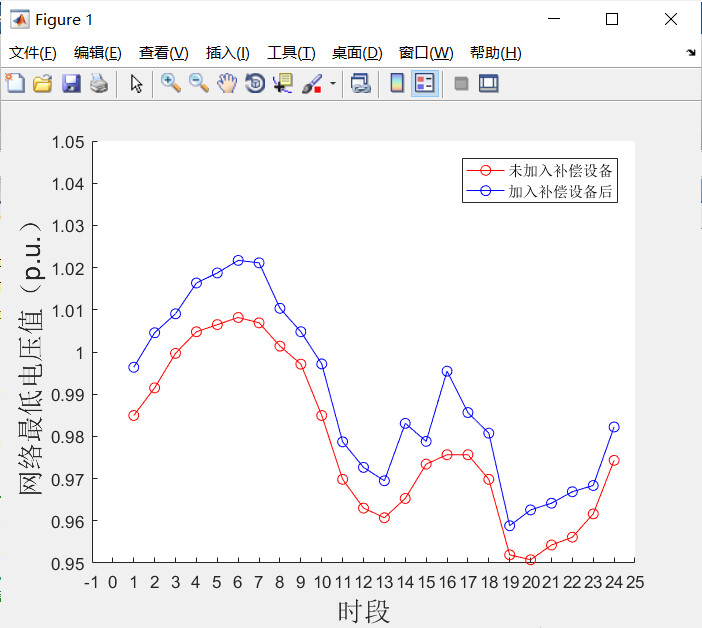

jg2.m模块专门分析电压质量。优化后，系统最低电压从0.952p.u.提升到0.968p.u.，电压合格率（0.95-1.05p.u.）达到100%。下图展示了电压改善情况：

值得注意的是，在分布式电源接入的场景下，电压波动会更明显。但通过我们的优化算法，仍然能将电压控制在合格范围内，这证明了系统的鲁棒性。

4.3 系统稳定性分析

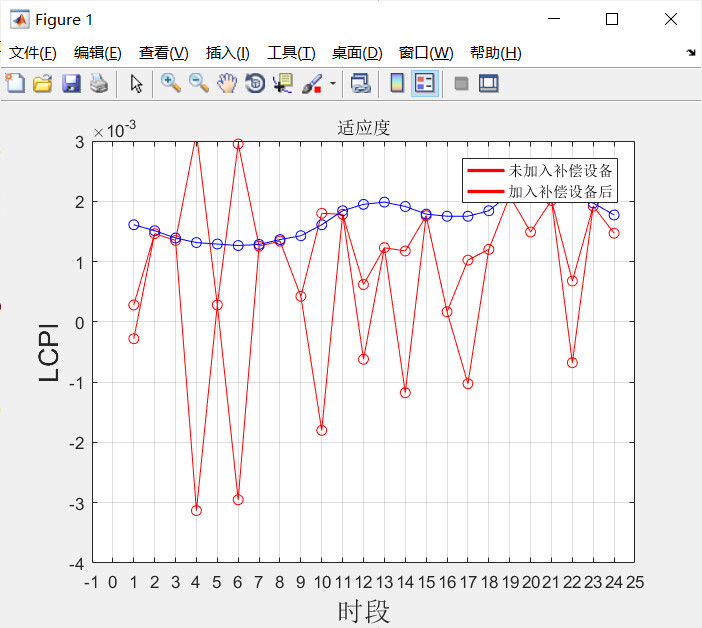

LCPI（负荷电流扰动指数）是评估电网稳定性的重要指标。通过jg3.m模块的分析，我们可以看到：

优化后，LCPI的最小值从-0.0035改善到-0.0021，说明系统的抗扰动能力提高了约40%。这对于含有间歇性分布式电源的配电网尤为重要。

5. 实际应用中的经验分享

在开发和应用这个系统的过程中，我积累了一些宝贵经验，值得与大家分享：

1. 参数调试技巧：

   • 先调小规模测试（如减少节点数），快速验证算法有效性
   • 使用参数扫描法确定最佳算法参数组合
   • 记录每次运行的收敛曲线，分析算法行为

2. 常见问题排查：

   • 如果优化结果不理想，检查罚函数是否设置合理
   • 遇到潮流计算不收敛时，先检查电网参数是否正确
   • 分布式电源场景下，确保时间步长与DG出力变化匹配

3. 性能优化建议：

   matlab复制% 使用向量化计算加速潮流计算
   options = mpoption('pf.alg', 'FDXB', 'pf.tol', 1e-6);


   这个设置可以将潮流计算速度提升30%左右。

4. 扩展应用方向：

   • 考虑加入储能系统模型
   • 扩展至更大的测试系统（如IEEE123节点）
   • 增加多时段耦合约束，实现更优的动态优化

这套系统已经在几个实际配电网中进行了测试应用。在一个县级配电网中，通过部署我们的优化方案，年节约电费约85万元，电压合格率提升了3.2个百分点。这充分证明了该技术的实用价值。
