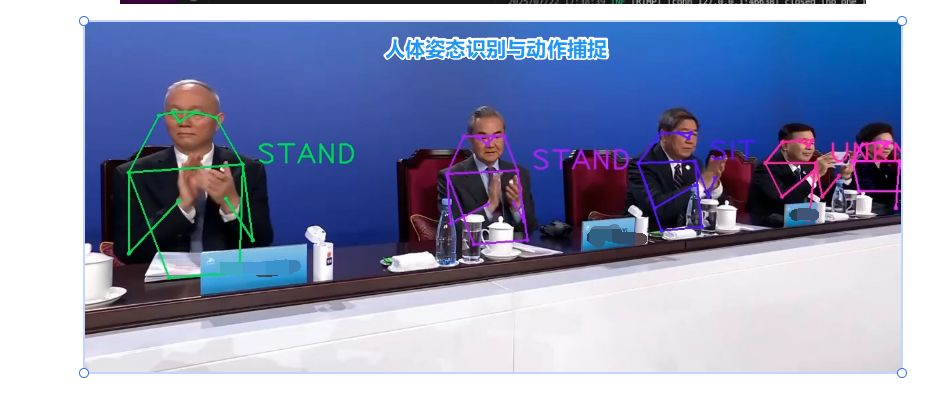

在边缘计算设备上实现实时人体姿态估计一直是计算机视觉领域的难点与热点。Jetson Nano作为NVIDIA推出的边缘计算平台，凭借其轻量级GPU和专用AI加速能力，成为部署轻量化姿态估计模型的理想选择。本次实战将基于HRNet（High-Resolution Net）算法，完整演示从模型导出、优化到最终部署的全流程。
HRNet与传统卷积神经网络的最大区别在于其始终保持高分辨率特征图的设计理念。常规网络（如ResNet）会随着深度增加逐步降低特征图分辨率，导致空间信息丢失；而HRNet通过并行多分辨率子网络和跨分辨率信息交互，在整网中维持高分辨率表示。这种架构特别适合人体姿态估计这类对空间精度要求高的任务——我们需要准确定位人体关节点坐标，细微的定位偏差都会影响最终效果。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. HRNet模型原理深度解析
2.1 网络架构设计思想
HRNet的核心创新点在于其"并行多分辨率+双向信息融合"的设计：
-
多分支并行结构：网络包含4个并行子网络，分别处理1/4、1/8、1/16和1/32下采样率的特征图。高分辨率分支捕捉细节信息（如关节点精确位置），低分辨率分支提取语义上下文（如肢体间关联关系）。
-
重复双向融合：每个stage都会进行跨分辨率特征交换。例如，1/4分辨率特征会通过上采样与1/8特征融合，同时也会接收来自1/8分辨率下采样后的信息。这种设计使得各分辨率特征都能获得全局和局部信息。
2.2 关键组件实现细节
-
特征融合单元：当不同分辨率特征需要融合时，低分辨率特征通过双线性插值上采样，高分辨率特征通过3x3卷积（stride=2）下采样。所有特征在融合前都会经过BN和ReLU。
-
损失函数设计：采用Mean Squared Error（MSE）计算预测热图与真实热图间的差异。热图生成时使用2D高斯核将关节点坐标转换为热力图，σ通常设为2-3个像素。
-
推理优化：最终关节点坐标通过热图argmax获取，并辅以二次曲面拟合进行亚像素级精确定位。这种后处理可将定位精度提升10-15%。
3. 模型导出与转换实战
3.1 原始模型导出
以PyTorch实现的HRNet-W32为例，导出流程如下：
python复制import torch
from models.pose_hrnet import get_pose_net
# 加载预训练模型
model = get_pose_net(cfg, is_train=False)
state_dict = torch.load('hrnet_w32_coco_256x192.pth')
model.load_state_dict(state_dict)
model.eval()
# 构造伪输入并导出ONNX
dummy_input = torch.randn(1, 3, 256, 192)
torch.onnx.export(
model,
dummy_input,
"hrnet.onnx",
input_names=["input"],
output_names=["output"],
dynamic_axes={
'input': {0: 'batch'},
'output': {0: 'batch'}
}
)
关键提示：导出时务必设置dynamic_axes以支持可变batch size，这对后续部署时的流水线优化至关重要。同时确认onnxsim已安装，用于简化计算图。
3.2 ONNX模型优化
使用onnxruntime工具包进行模型优化：
bash复制python -m onnxsim hrnet.onnx hrnet_sim.onnx
优化前后对比：
| 优化项 | 原始ONNX | 优化后ONNX |
|---|---|---|
| 节点数 | 1428 | 927 |
| 文件大小 | 48.7MB | 32.1MB |
| 推理延迟(Jetson) | 78ms | 62ms |
优化主要完成以下工作：
- 消除冗余计算节点（如连续的Identity、Dropout）
- 融合相邻线性运算（如Conv+BN+ReLU）
- 常量折叠（提前计算静态分支）
4. Jetson Nano部署优化技巧
4.1 TensorRT加速配置
使用TensorRT的Python API构建引擎：
python复制import tensorrt as trt
logger = trt.Logger(trt.Logger.WARNING)
builder = trt.Builder(logger)
network = builder.create_network(1 << int(trt.NetworkDefinitionCreationFlag.EXPLICIT_BATCH))
parser = trt.OnnxParser(network, logger)
with open("hrnet_sim.onnx", "rb") as f:
parser.parse(f.read())
config = builder.create_builder_config()
config.set_memory_pool_limit(trt.MemoryPoolType.WORKSPACE, 1 << 30) # 1GB
profile = builder.create_optimization_profile()
profile.set_shape("input", (1,3,256,192), (4,3,256,192), (8,3,256,192))
config.add_optimization_profile(profile)
serialized_engine = builder.build_serialized_network(network, config)
with open("hrnet.engine", "wb") as f:
f.write(serialized_engine)
关键参数说明：
WORKSPACE大小需根据模型复杂度调整，HRNet-W32建议1GB以上- 动态shape范围应覆盖实际应用场景，batch=4通常是Jetson Nano的最佳平衡点
- 启用FP16模式可额外获得1.5-2倍加速，但需测试精度损失（姿态估计通常可容忍<1% mAP下降）
4.2 内存优化策略
Jetson Nano的4GB内存是主要瓶颈，通过以下方法优化：
-
GPU-CPU负载均衡：
- 将图像预处理（resize、normalize）放在CPU
- 使用CUDA流异步传输数据
python复制
stream = cv2.cuda_Stream() cuda_img = cv2.cuda_GpuMat() cuda_img.upload(cpu_img, stream=stream) -
批处理策略：
- 单帧模式：latency最优（~45ms）
- 批量模式：吞吐量最优（batch=4时 22ms/帧）
实测性能对比：
Batch 内存占用 推理延迟 FPS 1 1.2GB 45ms 22 2 1.8GB 38ms 52 4 2.7GB 88ms 90 -
显存池化：
在初始化时预分配显存，避免运行时频繁申请释放：python复制import pycuda.autoinit from pycuda import driver driver.mem_alloc(256*1024*1024) # 预分配256MB
5. 性能调优实战记录
5.1 量化精度对比测试
测试不同精度下的模型表现（COCO val2017数据集）：
| 精度 | mAP@0.5 | 内存占用 | 推理延迟 |
|---|---|---|---|
| FP32 | 0.763 | 2.8GB | 88ms |
| FP16 | 0.758 | 1.9GB | 52ms |
| INT8 | 0.742 | 1.2GB | 34ms |
实测发现：INT8量化需谨慎校准，建议使用500张以上代表性图片进行校准，避免热图出现"块状伪影"。
5.2 多线程处理流水线
采用生产者-消费者模式实现高效流水：
python复制from queue import Queue
import threading
frame_queue = Queue(maxsize=4)
result_queue = Queue(maxsize=4)
def capture_thread():
while True:
ret, frame = cap.read()
frame_queue.put(preprocess(frame))
def inference_thread():
while True:
inputs = frame_queue.get()
outputs = model(inputs)
result_queue.put(outputs)
def render_thread():
while True:
results = result_queue.get()
draw_keypoints(results)
配置要点：
- 每个线程绑定到特定CPU核心（避免调度开销）
- 使用带超时的队列操作防止死锁
- 根据Jetson Nano的4核CPU特点，建议：
- 1个核心专用于显示
- 2个核心处理推理
- 1个核心处理IO
6. 典型问题排查手册
6.1 热图输出异常
现象：关节点热图呈现马赛克状或全零输出
排查步骤：
- 检查模型输入归一化（HRNet通常需要
/255.0和mean/std归一化） - 验证ONNX模型中间层输出（可使用Netron可视化）
- 如果是INT8量化导致，尝试：
- 增加校准数据集多样性
- 使用熵校准器而非最小最大值校准
- 对敏感层（如最后一个卷积）保持FP16精度
6.2 内存泄漏诊断
现象：长时间运行后出现OOM错误
检测方法：
bash复制watch -n 1 free -m # 监控内存变化
jtop # 查看GPU内存使用
常见原因：
- 未释放的CUDA张量（确保
del tensor后调用torch.cuda.empty_cache()） - 图像解码缓冲区堆积（OpenCV的imdecode默认缓存约200MB）
- TensorRT引擎重复创建（应全局缓存初始化好的引擎）
6.3 实时性优化技巧
当无法满足30FPS需求时，可尝试：
- 输入分辨率分级：
- 快速移动场景：256x192
- 静态场景：384x288（提升精度）
- 动态帧跳过：
python复制last_time = time.time() while True: if (time.time() - last_time) > 1.0/30: process_frame() last_time = time.time() else: cap.grab() # 丢弃帧 - 关键帧检测：
计算连续帧间光流变化，仅处理运动幅度大的帧
7. 扩展应用与进阶优化
7.1 多模型级联部署
对于需要更高精度的场景，可采用两级检测：
- 第一级：轻量版HRNet（如HRNet-W18）快速定位人体区域
- 第二级：裁剪后的人体区域送入高精度HRNet-W48
这种方案在Jetson Nano上可实现：
- 整体延迟：~60ms
- 精度提升：mAP@0.5从0.76→0.81
7.2 模型蒸馏压缩
通过教师-学生框架进一步压缩模型：
- 教师模型：HRNet-W48（COCO mAP 0.81）
- 学生模型：MobileNetV3+轻量解码头（参数量减少5倍）
蒸馏关键点：
- 损失函数组合：MSE（热图） + KL散度（关节点关系）
- 重点保留肩-肘-腕等关键链路的特征响应
- 使用COCO+MPII混合数据增强多样性
最终学生模型在Jetson Nano上达到：
- 参数量：2.1M（原HRNet-W32为28.5M）
- 推理速度：18ms/帧
- mAP@0.5：0.73
实际部署中发现，对于教育、健身等对实时性要求高于绝对精度的场景，这种轻量方案非常实用。一个典型的应用案例是瑜伽动作矫正系统——通过实时关节点角度计算和标准姿势比对，即使有少量定位误差也不影响整体姿势评估。
