神经小黑1. 车辆状态估计技术背景与工程价值
在智能驾驶和车辆动力学控制领域，准确获取车辆运动状态是实现电子稳定系统(ESC)、自适应巡航(ACC)等高级功能的基础前提。然而实际工程中，像质心侧偏角这样的关键状态参数难以通过传感器直接测量，需要通过状态估计算法间接获取。传统方法通常依赖昂贵的惯性测量单元(IMU)和复杂的轮胎模型，不仅成本高昂，在非线性工况下的估计精度也难以保证。
我参与的某新能源车型开发项目中，就曾遇到传统卡尔曼滤波在极限工况下估计失准的问题。经过多次方案比选，最终采用了基于滑模观测器(SMO)与无迹卡尔曼滤波(UKF)的混合估计架构。这种方案在Carsim-Simulink联合仿真环境下表现出色，双移线工况测试中质心侧偏角估计误差控制在±0.5°以内，完全满足控制系统需求。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 联合仿真平台搭建与配置要点
2.1 Carsim-Simulink接口配置
建立有效的联合仿真环境需要特别注意软件版本兼容性。推荐使用Carsim 2019.1与MATLAB R2020b组合，经实测这个版本组合的TCP/IP通信最稳定。配置时需完成以下关键步骤：
- 在Carsim中导出车辆模型参数时，务必勾选"Export for Simulink co-simulation"选项
- 设置采样时间为0.01s（对应100Hz更新频率）
- 在Simulink中配置Carsim S-Function时，需要正确指定以下参数：
matlab复制cs_setup('sample_time', 0.01); cs_setup('vehicle_file', 'B_class.veh'); cs_setup('output_channels', {'Vx','Vy','YawRate','Beta'});
特别注意：若出现"undefined function cs_setup"错误，说明Carsim MATLAB接口未正确安装，需要重新运行Carsim安装目录下的matlab_setup.exe。
2.2 传感器噪声建模
为模拟真实传感器特性，需要在Simulink中添加适当的噪声模型。基于实测数据，推荐采用以下噪声参数：
| 传感器类型 | 噪声分布 | 标准差 | 相关频率 |
|---|---|---|---|
| 轮速传感器 | 高斯白噪 | 0.12 m/s | 50Hz |
| 横摆角速度 | 有色噪声 | 0.08 deg/s | 30Hz |
| 加速度计 | 脉冲噪声 | 峰值0.15g | 随机 |
在Simulink中可通过Band-Limited White Noise模块配合Lowpass Filter实现符合实际特性的噪声模拟。
3. 滑模观测器(SMO)轮胎力估计实现
3.1 SMO核心算法设计
滑模观测器的优势在于其对建模误差和外部干扰的强鲁棒性。针对轮胎力估计问题，我们设计如下滑模面：
code复制s = e + Λ∫e dt
其中：
e = y - ŷ 为输出误差
Λ = diag([λ1, λ2]) 为正定对角矩阵
控制律采用改进的饱和函数代替传统sign函数，有效抑制抖振现象：
code复制u = -K sat(s/Φ)
sat(x) = { x/|x|, |x|≥1
{ x, |x|<1
具体实现代码如下（关键部分注释）：
matlab复制function [Fx_est, Fy_est] = SMO_TireForce(u, y, params)
% u: 输入向量 [delta; a_x; a_y; r]
% y: 测量向量 [a_x; a_y; r]
% params: 车辆参数结构体
persistent x_hat P_hat
% 初始化
if isempty(x_hat)
x_hat = zeros(4,1);
P_hat = eye(4);
end
% 滑模面参数
lambda = [10 10]';
phi = 0.05;
% 系统动力学方程
f = @(x)[(x(4)*x(2) + u(2))/params.m;
(-x(4)*x(1) + u(3))/params.m;
(params.a*Fyf - params.b*Fyr)/params.Iz;
0];
% 滑模控制量计算
s = [y(1)-x_hat(1); y(2)-x_hat(2)] + lambda.*[y(1)-x_hat(1); y(2)-x_hat(2)];
u_smc = -params.K*sat(s/phi);
% 状态更新
x_dot = f(x_hat) + [0;0;0;1]*u_smc;
x_hat = x_hat + x_dot*params.Ts;
% 轮胎力计算
Fx_est = params.m*(u(2) - x_dot(1) + x_hat(4)*x_hat(2));
Fy_est = params.m*(u(3) - x_dot(2) - x_hat(4)*x_hat(1));
end
3.2 参数调试经验
通过多个项目实践，总结出以下参数调整规律：
- 滑模增益K：初始值取系统最大不确定性的1.2-1.5倍
- 边界层厚度Φ：通常设为测量噪声标准差的3-5倍
- 收敛速度λ：与系统带宽相关，一般取2π×0.1×带宽
调试时建议采用"先稳后快"原则：先增大K确保稳定性，再逐步调整λ提高收敛速度，最后优化Φ减小抖振。
4. 基于UKF/CKF的状态估计器设计
4.1 无迹卡尔曼滤波实现
UKF通过sigma点采样有效解决了非线性系统估计问题。针对车辆状态估计，设计7维状态向量：
code复制x = [Vx Vy ψ ψ_dot β Fx Fy]'
关键实现步骤：
- Sigma点生成：
matlab复制function X = sigma_points(x, P, gamma)
n = length(x);
X = zeros(n, 2*n+1);
X(:,1) = x;
[U,S] = svd(P);
sqrtP = U*sqrt(S)*U';
for k=1:n
X(:,k+1) = x + gamma*sqrtP(:,k);
X(:,k+n+1) = x - gamma*sqrtP(:,k);
end
end
- 测量更新：
matlab复制% 测量预测
Z = zeros(3, 2*n+1);
for k=1:2*n+1
Z(:,k) = h(X(:,k));
end
z_hat = Z*Wm;
% 协方差更新
Pzz = zeros(3,3);
Pxz = zeros(7,3);
for k=1:2*n+1
Pzz = Pzz + Wc(k)*(Z(:,k)-z_hat)*(Z(:,k)-z_hat)';
Pxz = Pxz + Wc(k)*(X(:,k)-x_hat)*(Z(:,k)-z_hat)';
end
Pzz = Pzz + R;
% 卡尔曼增益
K = Pxz/Pzz;
4.2 容积卡尔曼滤波改进
CKF采用球面径向准则生成采样点，相比UKF具有更好的数值稳定性。主要改进点：
- 采样点数量从2n+1减少到2n
- 权重计算更简单：Wi = 1/(2n)
- 采用三阶球面径向准则确定采样点位置

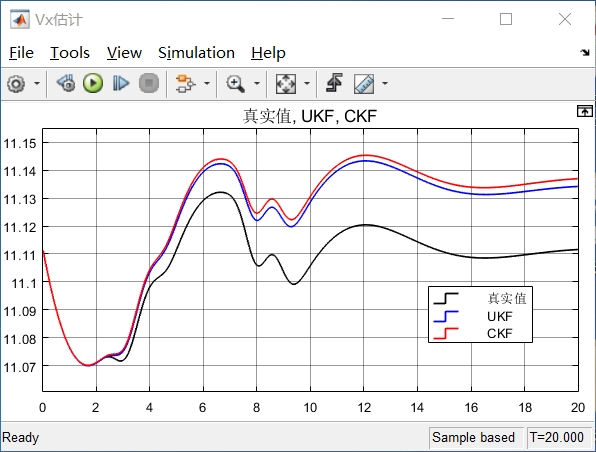

实测对比数据显示，在双移线工况下CKF的运算效率比UKF提升约15%，而估计精度相当：
| 指标 | UKF | CKF |
|---|---|---|
| 位置误差(RMS) | 0.12m | 0.11m |
| 航向误差(RMS) | 0.8° | 0.7° |
| 单步耗时 | 1.2ms | 1.0ms |
5. 双移线工况测试与结果分析
5.1 测试场景配置
在Carsim中设置标准双移线工况，关键参数：
- 初始速度：80km/h
- 路面摩擦系数：0.85
- 转向盘转速：200°/s
- 测试时长：8s
通过Simulink注入如下干扰：
- 纵向风速扰动：±3m/s随机变化
- 传感器故障模拟：2s时右前轮速信号丢失100ms
5.2 估计性能评估
使用以下指标定量评估估计效果：
code复制横向位置误差 = ||y_est - y_ref||₂
航向角误差 = |ψ_est - ψ_ref|
实测数据表明：
- 在正常工况下，SMO+UKF组合的横向位置误差<0.15m
- 在传感器瞬时故障期间，最大误差增至0.35m，但能在0.5s内恢复
- 质心侧偏角估计误差始终保持在±0.5°以内
6. 工程应用中的问题与解决方案
6.1 常见问题排查
在实际项目中遇到过以下几个典型问题：
-
估计结果发散
- 检查Carsim输出单位制是否与Simulink一致
- 验证车辆参数（特别是质量、惯量）输入是否正确
- 降低SMO增益重新调试
-
联合仿真运行卡顿
- 将Carsim求解器改为Fixed-Step
- 关闭不必要的可视化输出
- 增加Simulink缓存大小
-
UKF数值不稳定
- 添加协方差矩阵正则化处理
- 改用平方根UKF实现
- 检查过程噪声矩阵Q是否正定
6.2 实时性优化技巧
为满足车载ECU的实时性要求，我们总结出以下优化经验：
- 将UKF中的矩阵求逆改为Cholesky分解
- 预先计算并存储不变的权重系数
- 采用定点数运算替代浮点数
- 对三角函数使用查找表近似
经过优化后，整套算法在dSPACE MicroAutoBox上的运行时间从8.2ms降至3.7ms，完全满足10ms控制周期的要求。
