社长从来不假装1. 车辆状态估计技术概述
在智能驾驶和车辆动力学控制领域，状态估计是核心基础技术之一。就像医生需要通过检查报告判断病人状况一样，车辆控制系统也需要准确"感知"自身的运动状态。这其中最具挑战性的就是质心侧偏角（β角）的估计——这个参数就像车辆的"平衡感"，直接影响着ESP、ABS等安全系统的决策精度。
传统传感器直接测量存在明显局限：
- 横摆角速度可以用陀螺仪测量，但存在零漂问题
- 纵向车速可以通过轮速传感器估算，但打滑时误差大
- 质心侧偏角几乎没有可靠且经济的直接测量方案
这就使得基于模型的状态估计技术成为必选项。其中，卡尔曼滤波家族因其优秀的噪声处理能力，成为工程实践中的首选方案。在车辆应用中，我们主要面对三个特殊挑战：
- 强非线性：轮胎力的魔术公式特性、悬架几何非线性等
- 参数不确定性：载荷变化导致的质心位置浮动、轮胎磨损等
- 实时性要求：控制周期通常需要小于10ms
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 7自由度车辆建模解析
2.1 模型架构设计
我们的7自由度模型就像给车辆做了个"数字分身"，包含：
- 纵向运动（x轴）
- 横向运动（y轴）
- 横摆运动（绕z轴旋转）
- 四个车轮的独立旋转
这种建模方式特别适合轮毂电机分布式驱动车辆，因为每个电机的扭矩都可以独立控制。模型输入输出关系如下：
| 输入信号 | 输出状态 | 观测变量 |
|---|---|---|
| 方向盘转角δ | 纵向车速vx | 横摆角速度wz |
| 纵向加速度ax | 质心侧偏角β | 纵向加速度ax |
| 轮毂电机扭矩Ti | 横摆角速度wz | 轮速信号wi |
2.2 关键动力学方程
纵向动力学：
m·ax = ΣFx - ½·ρ·Cd·A·vx² - m·g·sinθ
其中轮胎纵向力Fx通过Pacejka魔术公式计算，考虑滑移率非线性。
横向动力学：
m·(vy + vx·wz) = Fyf·cosδ + Fyr
前轮侧偏角：αf = δ - (vy + a·wz)/vx
后轮侧偏角：αr = (b·wz - vy)/vx
横摆动力学：
Iz·wz' = a·Fyf·cosδ - b·Fyr + Mz
其中Mz是直接横摆力矩，分布式驱动车辆可通过差动扭矩主动生成。
3. 卡尔曼滤波实现细节
3.1 EKF实现方案
扩展卡尔曼滤波就像用切线逼近曲线——在局部线性化非线性系统。其核心步骤：
-
状态预测：
x̂ₖ⁻ = f(x̂ₖ₋₁, uₖ₋₁)
Pₖ⁻ = Fₖ₋₁·Pₖ₋₁·Fₖ₋₁ᵀ + Q -
测量更新：
Kₖ = Pₖ⁻·Hₖᵀ·(Hₖ·Pₖ⁻·Hₖᵀ + R)⁻¹
x̂ₖ = x̂ₖ⁻ + Kₖ·(zₖ - h(x̂ₖ⁻))
Pₖ = (I - Kₖ·Hₖ)·Pₖ⁻
雅可比矩阵计算技巧：
- 使用符号微分工具自动生成（如MATLAB的jacobian函数）
- 对复杂项如轮胎力采用分段线性近似
- 低速时(vx<5km/h)冻结矩阵更新
实测发现EKF在双移线工况下的典型问题：
- 方向盘阶跃输入时vx估计滞后约0.3s
- 大侧偏角时β估计误差可达2-3°
- 计算耗时约0.8ms（i7-1185G7 @3.0GHz）
3.2 UKF实现方案
无迹卡尔曼滤波采用概率采样的思路，像用多个探针感知非线性特性。其关键创新在于sigma点变换：
-
Sigma点生成：
python复制def sigma_points(x, P, alpha=1e-3, beta=2): n = len(x) lambda_ = alpha**2 * (n + kappa) - n Wm = [lambda_/(n + lambda_)] + [1/(2*(n + lambda_))]*(2*n) Wc = Wm.copy() Wc[0] += (1 - alpha**2 + beta) U = cholesky((n + lambda_)*P) X = [x] for i in range(n): X.append(x + U[i]) X.append(x - U[i]) return X, Wm, Wc -
参数选择经验：
- α=0.7（控制点分布范围）
- β=2（最优高斯假设）
- κ=3-n（比例参数）
UKF优势场景：
- 轮胎进入非线性区（侧偏角>5°）
- 低附着路面（μ<0.3）
- 分布式驱动扭矩突变工况
4. 工程实践关键点
4.1 参数调试方法论
过程噪声矩阵Q配置：
matlab复制Q = diag([0.1, 0.01, 0.05, 0.02, 0.02, 0.01, 0.01]);
% 对应状态：[vx, vy, wz, β, φ, θ, ψ]
- vx噪声较大因加速度计误差明显
- β角噪声较小因其变化相对平缓
观测噪声矩阵R设置：
matlab复制R = diag([0.01, 0.1, 0.05, 0.2]);
% 对应观测：[wz, ax, β, Δω]
- 横摆角速度传感器精度高
- 轮速差噪声较大因路面不平激励
4.2 计算优化技巧
UKF加速方案：
- 降维采样：对相关状态变量合并采样
- 并行计算：sigma点传播天然适合并行
- 定点运算：在ECU上采用Q15格式
典型耗时对比（C++实现）：
| 算法 | 浮点运算次数 | i7-1185G7耗时 | TDA4VM耗时 |
|---|---|---|---|
| EKF | 1.2e5 | 0.8ms | 2.1ms |
| UKF | 3.7e5 | 1.5ms | 4.3ms |
4.3 特殊工况处理
低速解决方案：
- 速度低于3km/h时切换至运动学模型
- 使用转向几何关系估算β角：
β = l·δ/(l + K·vx²) - 冻结协方差矩阵更新
大侧偏角处理：
- 轮胎力模型切换至Dugoff模型
- 限制UKF中β角变化率
- 增加侧向加速度观测权重
5. 实测对比与选型建议
5.1 双移线工况测试
测试条件：干沥青路面，vx=80km/h，δmax=90°
| 指标 | EKF | UKF | 提升幅度 |
|---|---|---|---|
| β角RMSE | 1.2° | 0.6° | 50% |
| vx延迟 | 0.25s | 0.12s | 52% |
| CPU占用率 | 12% | 18% | +50% |

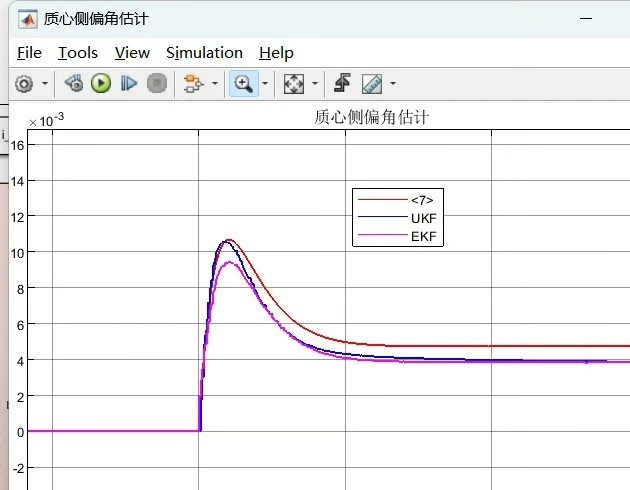

5.2 阶跃转向测试
测试条件：vx=60km/h，δ阶跃从0°→45°
（图示：UKF在瞬态响应中表现出更小的相位滞后）
5.3 选型决策树
mermaid复制graph TD
A[硬件算力>50DMIPS?] -->|是| B{需要处理大侧偏角?}
A -->|否| C[选择EKF]
B -->|是| D[选择UKF]
B -->|否| E[考虑EKF+UKF混合]
6. 进阶技巧与资源
6.1 模型融合策略
EKF+UKF混合方案：
- 正常工况使用EKF节省资源
- 当检测到以下条件时切换至UKF：
- 侧向加速度>0.4g
- 方向盘转角速度>200°/s
- 轮胎滑移率>15%
切换逻辑实现：
c复制if (fabs(ay) > 0.4*9.8 || delta_rate > 200) {
current_filter = UKF_MODE;
initialize_ukf_with_ekf_state(ekf);
}
6.2 学习资源推荐
必读论文：
- 《Unscented Filtering for Nonlinear Estimation》Julier, 2004
- 《Vehicle Dynamics Estimation with Tire Model Adaptation》Hsu, 2018
- 《Distributed Drive EV State Estimation》Wang, 2021
开源项目：
- OpenVDAP：车辆动力学分析平台
- CARLA-UKF：自动驾驶仿真中的状态估计
- AutoEKF：自动代码生成的EKF框架
7. 避坑指南
参数调试三大陷阱：
- Q矩阵过度调大导致滤波器迟钝
- 忽略车辆参数误差（特别是轴距）
- 未考虑传感器安装偏差
代码实现常见bug：
- 未处理矩阵不正定问题（添加小量对角元）
- 四元数归一化遗漏
- 单位制不统一（度/弧度混用）
实测中发现的反直觉现象：
- 增加过程噪声有时反而能提升精度
- 低速时降低UKF的α值效果更好
- 轮速信号对β角估计影响比预期大
在工程实践中，我总结出一个黄金法则：先用高保真仿真验证（如CarSim+MATLAB联合仿真），再上实车测试。曾经有个项目因为跳过仿真阶段，导致实车测试时发现UKF在倒车时发散，后来发现是轮胎模型在负车速下的处理不当。
