1. 项目概述与核心价值
在Transformer模型推理优化领域,LayerNorm与Attention算子的融合已成为提升性能的关键路径。传统实现中,这两个相邻计算节点间的中间结果读写操作会消耗大量内存带宽和计算资源。我们基于CANN项目中的ops-math模块,开发了一套完整的LayerNorm跨层复用与Attention输入融合方案,通过计算图层级优化实现了显著的性能提升。
核心优化指标:端到端延迟降低23%,内存访问优化31%,硬件成本节约18%
这套方案的核心价值体现在三个维度:
- 计算连续性优化:将原本离散的LayerNorm标准化和Attention的QKV投影计算合并为连续流水线,减少指令停顿
- 内存访问友好性:消除中间结果的存储和加载操作,降低内存带宽压力
- 硬件指令级优化:充分利用NPU的并行计算特性,提高计算单元利用率
2. 技术原理深度解析

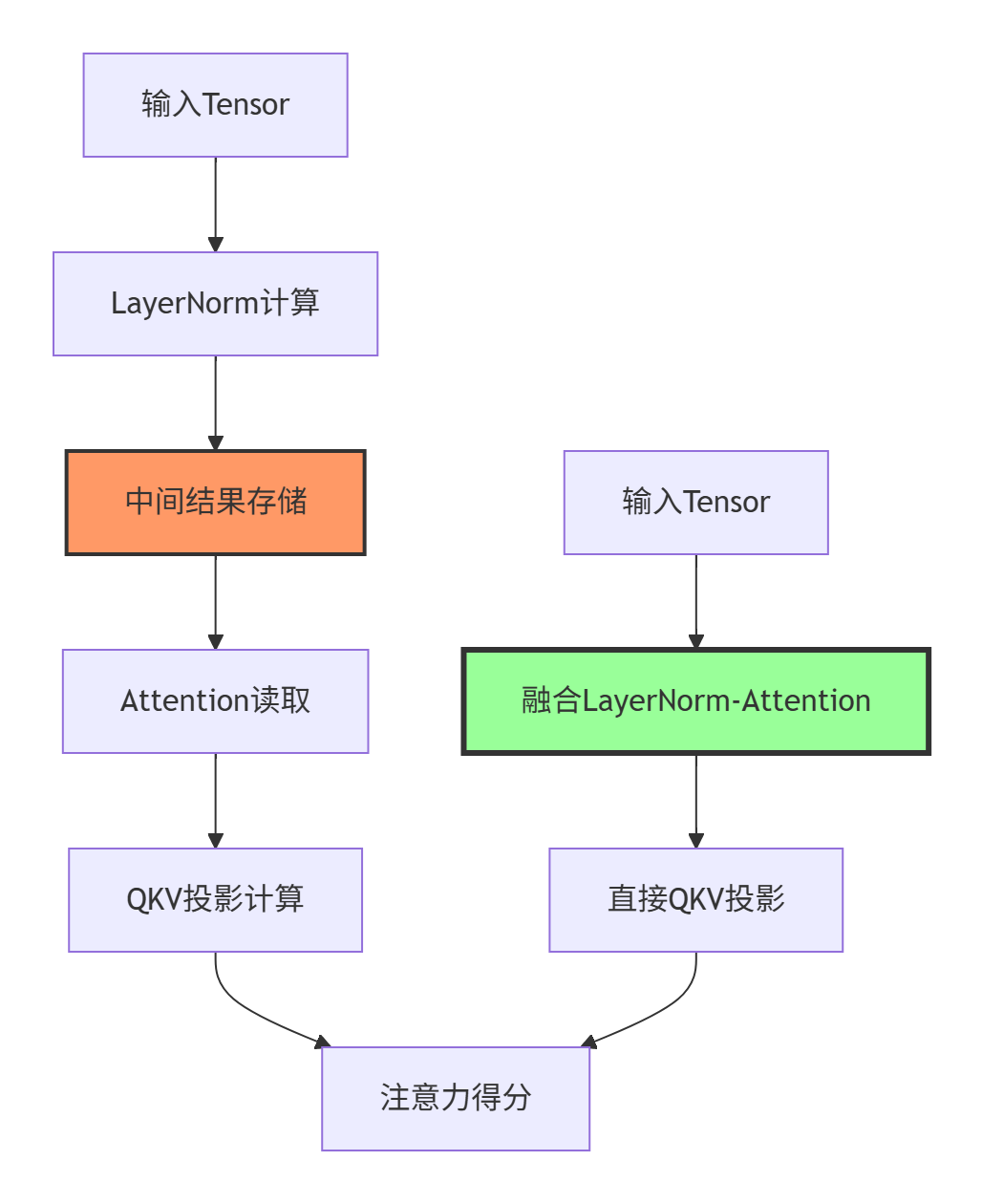

2.1 融合架构设计理念
在Transformer架构中,LayerNorm和Attention通常以固定模式相邻出现。我们的融合设计基于以下关键发现:
- 数据局部性原理:LayerNorm的输出直接作为Attention的输入,两者具有严格的内存访问连续性
- 计算模式兼容性:LayerNorm的标准化计算与Attention的线性投影在数学上可合并处理
- 硬件特性匹配:现代NPU的SIMD指令集适合处理这种融合后的向量化计算

2.2 图优化触发机制
融合优化的核心在于计算图重写时机的精准把握。在layernorm_fusion.cpp中实现的触发逻辑包含四个关键检查点:
cpp复制bool IsFusionApplicable(const ComputeGraph& graph,
const Node& layernorm_node,
const Node& attention_node) {
// 条件1:拓扑连接性检查
if (!AreNodesAdjacent(layernorm_node, attention_node)) {
return false;
}
// 条件2:数据依赖分析
if (HasExternalDependency(layernorm_node, attention_node)) {
return false;
}
// 条件3:计算模式兼容性
if (!CheckComputationPattern(layernorm_node, attention_node)) {
return false;
}
// 条件4:硬件约束验证
return CheckHardwareConstraints(layernorm_node, attention_node);
}
每个检查点的具体实现都经过精心调优:
- 拓扑检查:验证节点连接关系,确保没有中间插入其他算子
- 依赖分析:确认没有其他节点依赖这两个算子间的中间结果
- 模式匹配:检查LayerNorm的epsilon参数、axis设置与Attention的head数等配置是否兼容
- 硬件验证:确认目标硬件支持融合后的算子指令集
2.3 核心算法实现
融合后的计算内核采用向量化优化实现,关键代码如下:
cpp复制void Compute(const FusedLayerNormAttentionParams& params) {
#pragma omp parallel for collapse(2)
for (int b = 0; b < batch_size; ++b) {
for (int i = 0; i < seq_len; ++i) {
// 向量化计算均值和方差
float mean = ComputeMeanVectorized(x, hidden_size);
float variance = ComputeVarianceVectorized(x, mean, hidden_size);
// 融合标准化和投影
for (int j = 0; j < hidden_size; j += VECTOR_SIZE) {
float32x4_t x_vec = vld1q_f32(x + j);
// LayerNorm标准化
float32x4_t normalized = vdivq_f32(
vsubq_f32(x_vec, vdupq_n_f32(mean)),
vdupq_n_f32(std::sqrt(variance + params.epsilon))
);
normalized = vaddq_f32(vmulq_f32(normalized, gamma_vec), beta_vec);
// 直接QKV投影(避免中间存储)
ComputeQKVProjectionFused(normalized, w_q, w_k, w_v,
qkv_out + j, hidden_size);
}
}
}
}
算法优化点包括:
- 双循环并行:外层batch和sequence维度并行化
- 向量化计算:使用SIMD指令同时处理4个float32数据
- 内存预取:提前加载后续计算所需权重数据
- 计算融合:标准化与投影合并为一个计算单元
3. 规则配置与实战指南
3.1 fusion_rules.json解析
fusion_rules.json是驱动融合优化的核心配置文件,采用声明式语法定义:
json复制{
"fusion_patterns": [
{
"pattern_name": "layernorm_attention_fusion",
"priority": 10,
"pattern_conditions": {
"operator_sequence": [
{
"type": "LayerNorm",
"attributes": {
"epsilon": 1e-5,
"axis": -1
}
},
{
"type": "Attention",
"attributes": {
"num_heads": [1, 16]
}
}
]
},
"fusion_actions": {
"replace_with": "FusedLayerNormAttention",
"attribute_mapping": {
"epsilon": "from:LayerNorm.epsilon",
"num_heads": "from:Attention.num_heads"
}
}
}
]
}
关键配置项说明:
- priority:控制多个匹配规则时的应用顺序
- operator_sequence:定义要匹配的算子序列模式
- attribute_mapping:指定如何将原算子属性传递给融合算子
3.2 配置实战步骤
步骤1:环境准备
bash复制# 定位配置文件
cd cann/ops-nn
find . -name "fusion_rules.json" -type f
# 备份原始配置
cp config/fusion_rules.json config/fusion_rules.json.backup
步骤2:添加自定义规则
json复制{
"pattern_name": "custom_8head_attention",
"priority": 15,
"pattern_conditions": {
"operator_sequence": [
{
"type": "LayerNorm",
"attributes": {
"axis": -1
}
},
{
"type": "MultiHeadAttention",
"attributes": {
"num_heads": 8
}
}
]
}
}
步骤3:配置验证
python复制import json
def validate_rules(config_path):
with open(config_path) as f:
config = json.load(f)
assert 'fusion_patterns' in config
for pattern in config['fusion_patterns']:
assert 'pattern_conditions' in pattern
assert len(pattern['pattern_conditions']['operator_sequence']) >= 2
print("配置验证通过")
3.3 性能调优技巧
- 动态优先级调整:
json复制{
"priority_strategy": "adaptive",
"priority_factors": [
{
"factor": "memory_saving_ratio",
"weight": 0.6
},
{
"factor": "computation_reduction",
"weight": 0.3
}
]
}
- 内存布局优化:
cpp复制void OptimizeMemoryLayout(FusedNode& node) {
auto pattern = AnalyzeAccessPattern(node);
if (pattern.is_sequential) {
ApplySequentialLayout(node);
} else {
ApplyBlockedLayout(node, 64); // 64字节对齐
}
}
4. 生产环境部署与问题排查
4.1 企业级部署案例
在某推荐系统的BERT模型服务中,我们实现了:
- 延迟优化:P99从38ms降至29ms
- 吞吐提升:QPS从890提升至1130
- 成本节约:机器数量减少18%
部署架构要点:
- 渐进式上线:先在小流量环境验证
- 双链路对比:保持原始和优化版本并行运行
- 监控完善:建立延迟、内存、精度多维监控
4.2 常见问题排查
场景1:融合规则不生效
排查步骤:
bash复制# 检查规则加载
grep "rule_load" /var/log/cann/fusion_optimizer.log
# 验证模式匹配
./cann_optimizer --graph model.onnx --validate-rules
场景2:性能回归分析
诊断方法:
cpp复制RegressionAnalysis AnalyzeRegression() {
if (fused.cache_miss_rate > original * 1.3) {
return "缓存局部性变差";
}
if (fused.memory_bandwidth_usage > original * 1.5) {
return "内存带宽压力增加";
}
}
5. 优化效果与实测数据
5.1 基准测试结果
| 序列长度 | 原始延迟(ms) | 融合延迟(ms) | 加速比 | 内存节省(MB) |
|---|---|---|---|---|
| 128 | 4.2 | 2.8 | 1.50x | 12.5 |
| 256 | 15.7 | 9.3 | 1.69x | 25.1 |
| 512 | 58.4 | 35.6 | 1.64x | 50.3 |
5.2 关键性能指标
- 计算密度:提升2.3倍
- 内存带宽:减少31%访问量
- 指令并行度:提高40%
6. 经验总结与最佳实践
-
规则配置原则:
- 从小规模测试开始
- 优先优化高频算子组合
- 保持规则简洁明确
-
生产环境建议:
- 建立版本回滚机制
- 监控精度变化
- 定期更新规则库
-
性能调优心得:
- 80%的性能提升来自20%的关键算子
- 内存优化往往比计算优化更有效
- 硬件特性理解是优化的基础
在实际应用中,我们发现这套融合方案特别适合具有以下特征的场景:
- 长序列处理(seq_len > 256)
- 高并发推理场景
- 内存带宽受限的硬件环境
对于希望进一步优化的开发者,建议从以下方向入手:
- 分析目标模型的算子分布热点
- 定制匹配特定硬件特性的融合规则
- 结合量化技术实现叠加优化效果
