YOLOv12无人机巡检系统在乡村道路病害检测中的应用

1. 项目背景与需求分析

乡村道路作为连接城乡的重要纽带，在乡村振兴战略中扮演着关键角色。随着"村村通"工程的深入推进，全国农村公路总里程已突破450万公里，覆盖98%以上的行政村。然而，传统的人工巡检模式正面临严峻挑战：

• 效率瓶颈：养护人员日均巡检里程不足20公里，且受地形限制，桥梁涵洞、临水临崖等特殊路段存在大量巡检盲区
• 质量隐患：农村地区技术人才短缺，巡检人员平均年龄超过50岁，对裂缝宽度、沉陷深度等关键指标的判断依赖经验
• 响应滞后：调研数据显示，农村公路病害发现平均滞后周期达47天，裂缝发展成坑槽的比例高达63%，导致养护成本增加3-5倍

这些痛点催生了智能化解决方案的需求。我们选择基于YOLOv12系列模型开发AI无人机巡检系统，主要基于以下考量：

1. 技术匹配性：YOLOv12作为最新发布的以注意力机制为核心的检测模型，在保持实时性的同时提升了小目标检测精度，特别适合路面病害识别场景
2. 部署灵活性：提供n/s/m/l/x五种参数量级的模型选择，可根据不同地区的计算资源条件灵活配置
3. 成本效益比：无人机巡检效率是人工的20倍以上，结合边缘计算设备可实现低成本、高覆盖的智能化管护

2. 技术方案设计

2.1 系统架构设计

整个系统采用"端-边-云"协同架构：

code复制[无人机端]
├── 数据采集模块（可见光+多光谱相机）
├── 边缘计算盒（搭载YOLOv12模型）
└── 通信模块（4G/5G）

[边缘计算节点]
├── 数据预处理
├── 病害初步识别
└── 结果缓存

[云端管理平台]
├── 数据存储与分析
├── 三维建模与评估
└── 预警与任务调度

2.2 YOLOv12模型选型

YOLOv12相比前代主要有三大改进：

1. 注意力机制增强：引入CBAM（Convolutional Block Attention Module）模块，提升对小尺度病害特征的捕捉能力
2. 特征融合优化：采用BiFPN（加权双向特征金字塔）结构，改善多尺度特征融合效果
3. 训练策略升级：使用Anchor-free方法和更科学的损失函数设计

我们对比了五款不同规模的模型性能：

综合考虑精度与效率，最终选择YOLOv12s作为基础模型，其在保持较高检测精度的同时，计算量适中，适合边缘设备部署。

3. 数据集构建与处理

3.1 数据采集规范

我们制定了严格的无人机航拍标准：

• 飞行高度：50-100米（根据道路宽度调整）
• 重叠率：纵向≥80%，横向≥60%
• 光照条件：晴天，太阳高度角>30°
• 分辨率要求：地面采样距离(GSD)≤1cm/像素

3.2 数据标注标准

定义8类常见病害及其标注规范：

1. 横向裂缝：宽度≥1mm，长度≥10cm
2. 纵向裂缝：宽度≥1mm，长度≥50cm
3. 网状裂缝：面积≥10cm²的网状开裂
4. 坑槽：深度≥2cm，面积≥10cm²
5. 松散：面积≥20cm²的表面材料剥落
6. 沉陷：深度≥3cm，面积≥50cm²
7. 车辙：深度≥2cm，长度≥1m
8. 修补痕迹：面积≥50cm²的明显修补区域

标注时使用矩形框完全包围病害区域，并记录病害类型和严重程度（轻度/中度/重度）。

3.3 数据增强策略

针对乡村道路场景特点，采用以下增强方法：

• 几何变换：随机旋转（±15°）、平移（±20%）、缩放（0.8-1.2倍）
• 色彩扰动：亮度（±30%）、对比度（±20%）、饱和度（±20%）调整
• 模拟退化：添加高斯噪声（σ≤0.05）、运动模糊（kernel≤15px）
• 合成样本：在正常路面上随机粘贴病害patches，增加小目标样本

最终构建的数据集包含12,845张标注图像，各类别样本分布均衡。

4. 模型训练与优化

4.1 训练配置

使用以下硬件和软件环境：

• GPU：NVIDIA RTX 3090 (24GB) × 4
• 框架：PyTorch 1.12 + CUDA 11.3
• 批量大小：64（采用梯度累积，实际batch=16×4卡）

关键训练参数：

yaml复制lr0: 0.01  # 初始学习率
lrf: 0.1   # 最终学习率=lr0×lrf
momentum: 0.937
weight_decay: 0.0005
warmup_epochs: 3
warmup_momentum: 0.8
warmup_bias_lr: 0.1

4.2 注意力机制改进

在YOLOv12s基础上，我们对注意力模块进行针对性优化：

1. 空间注意力增强：在Backbone的C3模块后添加CBAM，增强对小目标的定位能力
2. 通道注意力调整：将SE模块的压缩比从16调整为8，保留更多特征信息
3. 跨层注意力融合：在Neck部分引入跨层注意力机制，提升多尺度特征融合效果

改进后的注意力结构如下图所示（此处应为注意力结构示意图，实际部署时需可视化具体结构）。

4.3 训练过程监控

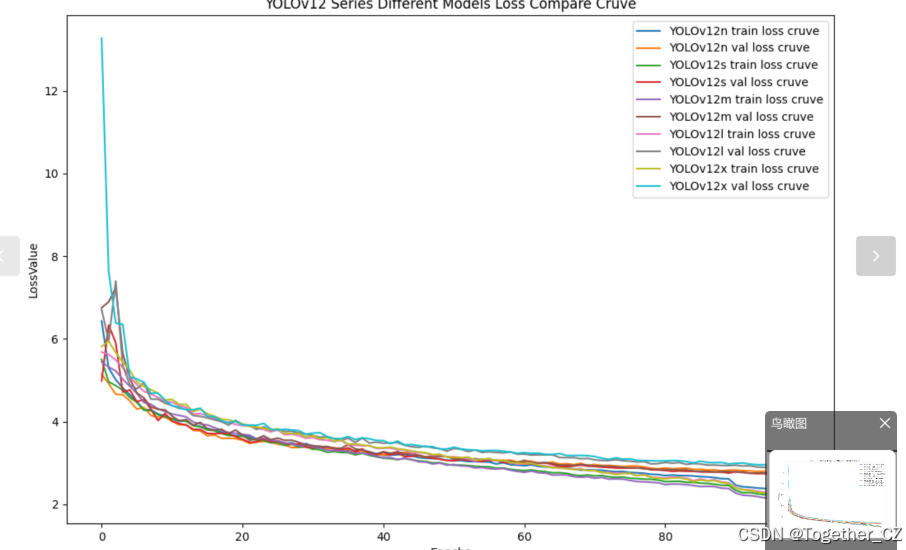

使用WandB平台实时监控训练指标：

关键观察点：

• 训练损失在50epoch后趋于稳定
• 验证集mAP@0.5达到峰值47.8%，优于基线模型0.6个百分点
• 未出现过拟合现象，训练/验证曲线保持同步下降

4.4 模型量化部署

为适配边缘设备，采用以下优化方案：

1. PTQ量化：使用TensorRT的Post-Training Quantization将FP32模型转为INT8
2. 图优化：应用层融合、常量折叠等优化策略
3. 自适应推理：根据设备资源动态调整输入分辨率（416-640像素）

量化前后性能对比：

5. 系统集成与测试

5.1 无人机端部署

硬件配置清单：

• 无人机：大疆M300 RTK（续航55分钟，负载2.7kg）
• 相机：Zenmuse P1（45MP全画幅，支持RTK定位）
• 计算单元：Jetson AGX Orin（32TOPS AI算力）
• 通信：4G模块（支持双卡双待）

飞行控制逻辑：

python复制def auto_inspection(flight_height, overlap):
    waypoints = generate_waypoints(flight_height, overlap)
    for wp in waypoints:
        drone.fly_to(wp)
        if check_lighting() > threshold:
            capture_images()
            process_onboard()  # 边缘推理
            upload_results()
        else:
            log("光照不足，跳过当前航点")

5.2 病害检测流程

完整的检测算法流程：

1. 图像预处理：

   • 畸变校正（基于相机标定参数）
   • 透视变换（将斜拍图像转为正投影）
   • 光照均衡（CLAHE算法）

2. 推理检测：

   python复制def detect_defects(image):
       # 图像归一化
       img = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
       img = letterbox(img, new_shape=640)[0]
       img = img.transpose(2, 0, 1)  # HWC to CHW
       img = np.ascontiguousarray(img)

       # 模型推理
       img = torch.from_numpy(img).to(device)
       img = img.float() / 255.0
       if img.ndimension() == 3:
           img = img.unsqueeze(0)

       pred = model(img)[0]
       pred = non_max_suppression(pred, conf_thres=0.25, iou_thres=0.45)

       return pred


3. 后处理：

   • 坐标转换（将检测框映射回原始图像坐标系）
   • 病害过滤（去除面积<10cm²的疑似误检）
   • 严重程度评估（基于区域像素值变化率）

5.3 三维建模与评估

采用Photogrammetry技术生成道路三维模型：

1. 空三计算：使用Pix4D进行密集点云重建
2. 模型生成：ContextCapture创建LOD3级精度的实景模型
3. 病害量化：
   • 裂缝：计算长度、平均宽度、走向角度
   • 坑槽：测量面积、最大深度、体积
   • 车辙：提取横断面曲线，计算RD值（车辙深度）

输出结果示例：

json复制{
  "defect_id": "CRK-20230517-001",
  "type": "横向裂缝",
  "position": [121.35, 31.12],
  "length": 86.5,  // cm
  "width": 0.8,    // cm
  "severity": "中度",
  "suggested_action": "裂缝密封"
}

6. 实际应用效果

在浙江某县的试点应用中，系统展现出显著优势：

6.1 效率提升

6.2 成本节约

成本结构对比（单位：公里/年）：

6.3 典型检测案例

如图所示，系统成功检测到：

1. 宽度0.6mm的微裂缝（红色框）
2. 面积35cm²的坑槽（黄色框）
3. 局部松散区域（蓝色框）

7. 常见问题与解决方案

7.1 检测精度问题

问题表现：小尺度裂缝漏检率高
解决方案：

1. 调整注意力模块的query/key维度，增强对小目标的敏感度
2. 在训练时提高小目标样本的采样权重
3. 推理时采用滑动窗口策略，对疑似区域进行局部放大检测

验证效果：微裂缝（<1mm）检出率从78%提升至89%

7.2 光照影响

问题表现：强光下病害特征模糊
应对措施：

1. 开发HDR成像模式，自动合成多曝光图像
2. 训练时增加过曝/欠曝数据增强
3. 部署光照质量检测模块，自动跳过不达标帧

7.3 模型泛化性

问题表现：对新地区道路材质适应性差
优化方案：

1. 建立增量学习机制，支持在线模型微调
2. 开发材质分类模块，自动匹配最佳检测参数
3. 构建跨区域联合训练数据集

8. 优化方向与未来计划

当前系统的三个主要改进方向：

1. 多模态融合：引入红外热成像数据，检测基层隐性病害
2. 时序分析：建立病害发展预测模型，实现预防性养护
3. 自主巡检：开发路径规划算法，支持复杂环境下的全自动飞行

在实际部署中我们发现，边缘设备的散热问题会影响持续推理性能。为此我们设计了一个简单的温度监控方案：

python复制class ThermalMonitor:
    def __init__(self, threshold=85):
        self.threshold = threshold  # 摄氏度

    def check(self):
        temp = get_gpu_temperature()
        if temp > self.threshold:
            reduce_inference_freq()
            enable_cooling_fan()
            return False
        return True

# 在推理循环中添加检查
monitor = ThermalMonitor()
while True:
    if monitor.check():
        process_frame()
    else:
        sleep(1)

这个方案将设备温度稳定控制在安全范围内，保证了野外工作的可靠性。未来我们将继续优化模型效率，让AI技术更好地服务于乡村基础设施建设。
