雷达SLAM中的点不确定性建模与优化实践

1. 雷达SLAM中的点不确定性建模：原理与实现

雷达SLAM技术在恶劣环境下的定位与建图中展现出独特优势，但传统方法往往忽视了雷达测量本身的不确定性。本文将深入解析一种创新的雷达惯性里程计(RIO)系统，它通过极坐标系下的不确定性建模显著提升了系统性能。

提示：本文讨论的雷达SLAM系统特别适用于雾天、烟尘等能见度低的场景，这些环境下视觉和激光雷达系统常会失效。

1.1 雷达SLAM的挑战与机遇

毫米波雷达相比其他传感器具有显著优势：

• 全天候工作能力（穿透雾、烟、灰尘）
• 直接速度测量（多普勒效应）
• 远距离探测（可达200米）

但同时也面临核心难题：

1. 点云稀疏（典型4D雷达每秒仅数千点）
2. 噪声复杂（包括散斑噪声、多径效应等）
3. 各向异性误差（距离vs角度测量精度差异大）

传统方法直接将雷达点视为精确测量，导致两个关键问题：

• 数据关联错误（将噪声点误匹配）
• 状态估计偏差（不可靠点被平等对待）

2. 极坐标不确定性建模原理

2.1 雷达测量特性分析

典型FMCW雷达输出每个检测点的四维信息：

1. 距离（range）
2. 方位角（azimuth）
3. 俯仰角（elevation）
4. 多普勒速度（Doppler）

这些量在物理上存在本质差异：

• 距离测量：基于时延，误差相对稳定
• 角度测量：受天线孔径限制，误差随距离增大
• 多普勒速度：基于频移，精度高但噪声非高斯

2.2 极坐标噪声模型构建

在雷达坐标系R中，每个点测量p_k可分解为：

• 距离分量：r_k ~ N(r_gt, σ_r²)
• 角度分量：Ω_k = (θ_k, φ_k) ~ N(Ω_gt, Σ_Ω)

其中协方差矩阵Σ_Ω为对角阵：

code复制Σ_Ω = [σ_θ²   0
       0   σ_φ²]

使用S²流形上的⊞运算表达角度噪声：

code复制Ω_gt = Ω_k ⊞ ε_Ω,  ε_Ω ~ N(0, Σ_Ω)

⊞运算保证了噪声添加后结果仍在单位球面上。

2.3 笛卡尔坐标协方差推导

通过误差传播定律，可得笛卡尔坐标下的协方差：

code复制Σ_p = J·diag(σ_r², σ_θ², σ_φ²)·J^T

其中J为极坐标到笛卡尔坐标的变换雅可比矩阵。

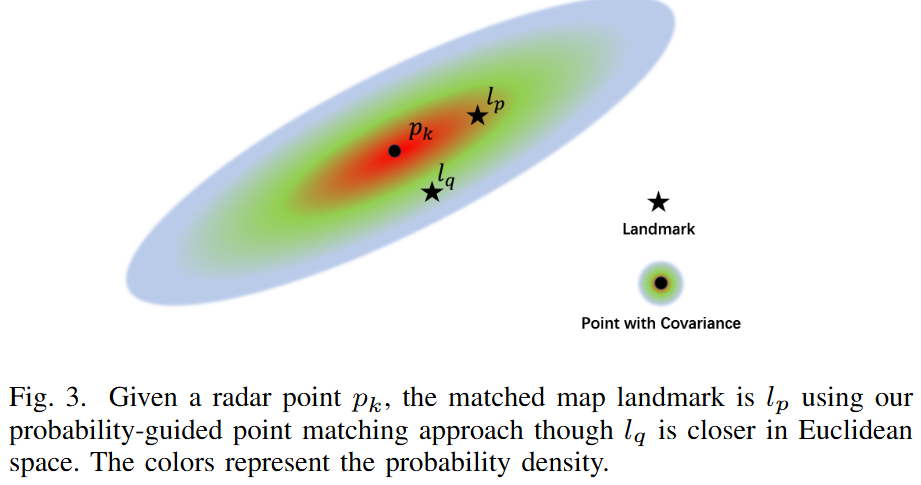

关键发现：协方差椭圆随距离增大而显著展开（见图1），这意味着：

• 近距离点位置确定性高
• 远距离点位置不确定性呈各向异性增长

3. 不确定性感知的SLAM系统实现

3.1 系统架构设计

整体采用基于滑动窗口的优化框架，状态向量包含：

• 机器人状态：位置、姿态、速度、IMU零偏
• 路标点：全局3D坐标

优化目标函数：

code复制min Σ||r_I||² + Σ||r_D||² + Σ||r_P||²

其中：

• r_I：IMU预积分残差
• r_D：多普勒速度残差
• r_P：点匹配残差

3.2 概率引导的数据关联

传统最近邻搜索的缺陷：

• 忽略各向异性不确定性
• 易受噪声点干扰

改进的概率匹配方法：

1. 对每个雷达点p_k，计算候选路标l_j的匹配概率：

   code复制P(l_j|p_k) ∝ exp(-0.5·d^T·Σ_p^{-1}·d)


2. 选择最大概率的匹配，并应用3σ检验

3.3 加权残差构建

多普勒速度残差：

code复制r_D = v_D - (v + ω×t)·p_k/||p_k||

协方差调整：

code复制Σ_{rD} = J_D·Σ_p·J_D^T

点匹配残差：

code复制r_P = T·p_k - l_j

协方差调整：

code复制Σ_{rP} = J_P·Σ_p·J_P^T

关键创新：每个残差的权重自动根据点不确定性调整，实现：

• 高置信度点获得更大权重
• 低置信度点影响被抑制

4. 实验验证与分析

4.1 测试平台配置

使用两类雷达数据集验证：

1. 自采集数据（大陆ARS548雷达+博世IMU）

   • 序列1：低速基准
   • 序列2：高速挑战
   • 序列3：极端运动

2. 公共Coloradar数据集（TI单芯片雷达）

   • 室内/室外多种场景
   • 手持设备剧烈运动

4.2 不确定性建模的必要性

对比三种配置：

1. 完整系统（Full）
2. 忽略距离不确定性（No-σ_r）
3. 忽略角度不确定性（No-σ_Ω）

结果（单位：m）：

结论：完整系统在所有序列上均表现最优，验证了不确定性建模的价值。

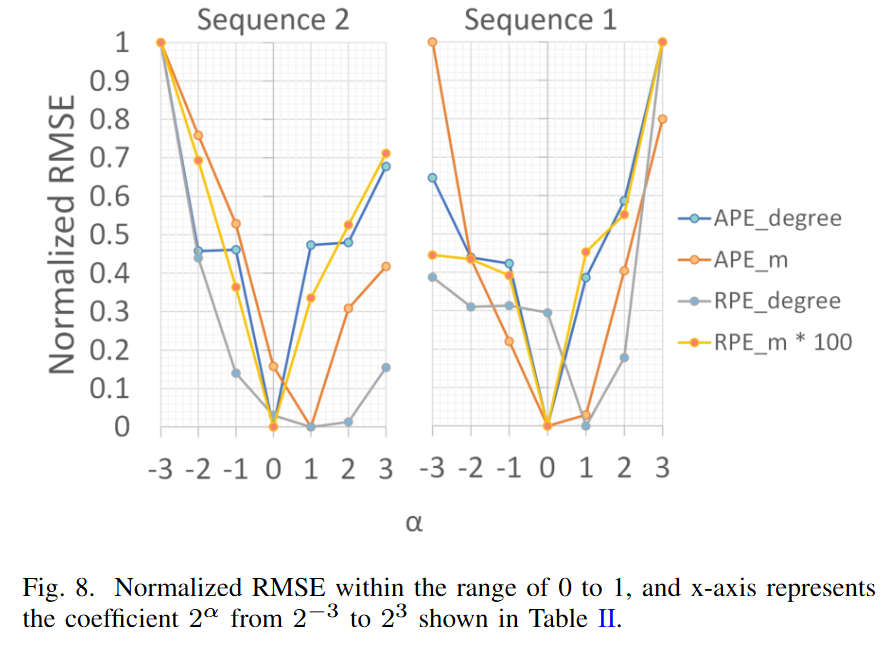

4.3 协方差参数敏感性

调整不确定性系数α（σ=α·σ_datasheet）：

发现：

• 最优α∈[1,1.5]（数据手册参数稍保守）
• α过大导致IMU主导（忽略雷达信息）
• α过小导致噪声敏感

4.4 与主流方法对比

对比算法：

• EKF-RIO：基于扩展卡尔曼滤波
• Ours-P2D：点到分布匹配
• Ours-D2M：分布到多分布匹配

APE RMSE结果（单位：m）：

5. 工程实践建议

5.1 参数标定经验

1. 距离噪声σ_r：

   • 静态场景测距统计
   • 或取数据手册"最大误差"的1/3

2. 角度噪声σ_θ, σ_φ：

   • 角反射器实验
   • 或使用天线波束宽度的1/4

3. 实时自适应调整：

   • 根据点强度动态调整σ_r
   • 根据信噪比调整σ_θ, σ_φ

5.2 计算效率优化

实际部署时的加速技巧：

1. 协方差缓存：

   • 预计算不同(r,θ,φ)下的Σ_p
   • 运行时查表+插值

2. 并行匹配：

   • 将点云分块并行处理
   • 使用KD树加速最近邻搜索

3. 选择性更新：

   • 仅对高不确定性区域精细计算
   • 稳定区域降低更新频率

5.3 多传感器融合策略

与视觉/LiDAR融合时的注意事项：

1. 时间对齐：

   • 雷达通常低频(10-20Hz)
   • 需要精确时间戳同步

2. 坐标转换：

   • 外参标定要特别关注角度误差
   • 建议使用标定板联合优化

3. 权重分配：

   • 视觉：高精度但易失效
   • 雷达：低精度但稳定
   • 动态调整各传感器权重

6. 局限性与未来方向

当前方法的不足：

1. 假设高斯噪声不完全成立

   • 实际存在多径等非高斯噪声
   • 解决方案：采用混合高斯模型或鲁棒核函数

2. 静态环境假设

   • 动态物体会引入干扰
   • 改进方向：结合多普勒信息检测动态目标

3. 参数依赖性强

   • 需针对不同雷达单独调参
   • 未来可探索自适应参数学习

最有潜力的扩展方向：

1. 深度学习辅助：

   • 用神经网络预测点不确定性
   • 端到端学习最优匹配策略

2. 多雷达融合：

   • 联合多个雷达的观测
   • 解决遮挡和互补观测

3. 语义增强：

   • 结合简单语义分类（如地面、建筑物）
   • 提升高层语义一致性
