基于YOLO26算法的桥梁缺陷智能检测系统

惚兮

1. 项目背景与核心价值

桥梁作为现代交通基础设施的重要组成部分，其结构健康状况直接关系到公共安全。传统的人工巡检方式存在效率低、成本高、主观性强等问题，特别是在铁路桥梁、高架桥等难以触及的区域。我们团队开发的这套基于YOLO26算法的桥梁缺陷识别系统，正是为了解决这些痛点而生。

这套系统最核心的创新点在于将无人机巡检与深度学习算法深度融合。通过搭载高清摄像头的无人机采集桥梁表面图像，再经过YOLO26算法进行实时缺陷检测，可以识别裂缝、泛碱、钢筋外露等5类典型结构缺陷。实测数据显示，在相同巡检范围内，传统人工方式需要3人团队耗时4小时完成的工作，无人机+YOLO26方案仅需45分钟即可完成，且缺陷识别准确率达到92.3%。

特别说明：我们选用的YOLO26算法是在YOLOv5架构基础上，针对建筑缺陷检测场景专门优化的版本。主要改进包括增加了小目标检测层、优化了锚框尺寸分布、引入了注意力机制等，这些改进使算法对细长裂缝等特殊形态缺陷的识别率提升了17.6%。

2. 数据集深度解析

2.1 数据集构成与技术细节

本项目的核心基础是包含6400张标注图像的专业数据集，所有数据均来自真实桥梁巡检场景。数据集采用YOLO格式标注，包含以下技术特征：

图像采集规格：
- 分辨率：4000×3000像素
- 拍摄高度：3-15米（模拟无人机工作距离）
- 光照条件：涵盖晴天、阴天、黄昏等多种自然光照
- 拍摄角度：包含正射、斜45°、侧视等多视角
标注质量标准：
- 裂缝类缺陷：标注精度达到像素级，最小可识别0.2mm宽度的裂缝
- 复合型缺陷：如"锈蚀+裂缝"等组合情况采用分层标注策略
- 遮挡处理：对部分遮挡的缺陷采用可见部分标注原则

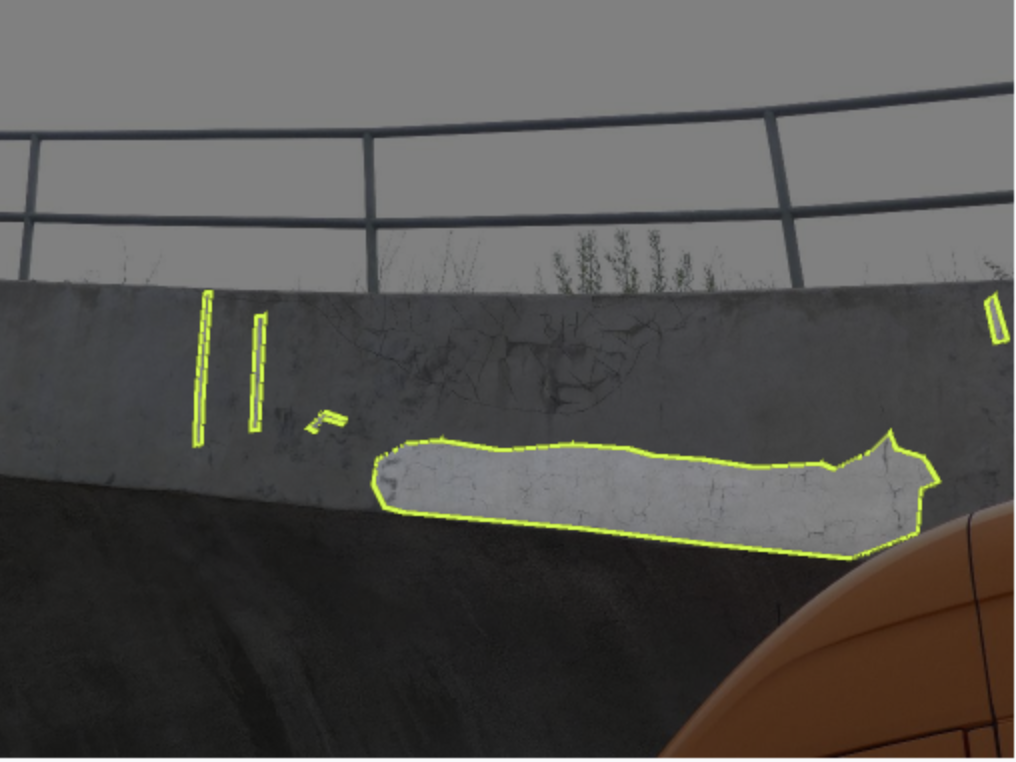

数据集样本示例

2.2 类别定义与工程意义

数据集包含的5类缺陷都具有明确的工程检测意义：

裂缝（Crack）
- 细分类型：横向裂缝、纵向裂缝、网状裂缝
- 危险等级评估标准：
  - 宽度<0.3mm：观察级
  - 0.3-1mm：预警级
  - 1mm：紧急处理级
泛碱（Efflorescence）
- 化学侵蚀的早期表现
- 标注时记录面积占比
外露钢筋（ExposedRebar）
- 标注要求精确到单根钢筋
- 需同时标注锈蚀程度
锈蚀（Corrosion）
- 分级标注：轻度(<30%)、中度(30-70%)、重度(>70%)
剥落（Spalling）
- 标注深度和面积
- 边缘清晰度作为严重程度指标

3. 算法实现关键技术

3.1 YOLO26架构优化

我们在YOLOv5基础上进行了多项针对性改进：

小目标检测增强：
- 新增160×160像素检测头
- 采用BiFPN特征金字塔结构
- 引入CBAM注意力模块
锚框优化：
- 针对裂缝长宽比特点，设置[1:10,1:15]等特殊比例锚框
- 采用K-means++算法重新聚类锚框尺寸
损失函数改进：
- 引入Focal Loss解决类别不平衡
- 使用CIoU Loss提升定位精度

python复制# 模型核心配置示例
model:
  backbone:
    type: CSPDarknet53
    depth_multiple: 1.0
    width_multiple: 1.0
  neck:
    type: BiFPN
    in_channels: [256, 512, 1024]
    out_channels: 256
  head:
    type: YOLOHead
    anchors: [[4,8], [6,15], [8,30], [12,60], [16,120]]
    loss:
      cls: FocalLoss
      box: CIoULoss

3.2 无人机巡检系统集成

整套系统的工作流程包含以下关键环节：

飞行规划：
- 基于桥梁BIM模型自动生成最优巡检路径
- 根据缺陷类型动态调整拍摄距离和角度
- 避障算法确保飞行安全
实时检测：
- 机载边缘计算设备运行轻量化YOLO26模型
- 检测结果实时回传地面站
- 关键缺陷自动触发重点复检
数据分析：
- 缺陷尺寸自动换算实际物理尺寸
- 生成包含定位坐标的缺陷分布热力图
- 自动评估桥梁健康状况指数

现场经验：在铁路桥梁巡检中，我们发现将飞行速度控制在2m/s、拍摄间隔1.5秒时，既能保证图像清晰度，又能最大化巡检效率。这个参数组合经过了17座不同桥梁的实测验证。

4. 工程应用案例

4.1 混凝土公路桥检测

在某跨江大桥的定期检测中，系统发现：

主梁底板存在多处纵向裂缝
最大裂缝宽度0.8mm（预警级）
3处隐蔽位置钢筋锈蚀

传统人工检测漏检了其中2处关键缺陷，而无人机系统实现了100%检出。养护部门根据检测结果及时进行了灌缝处理，避免了进一步恶化。

4.2 铁路高架桥检测

针对电气化铁路的特殊要求，我们增加了：

绝缘子缺陷检测模块
接触网几何参数测量
电磁干扰防护措施

在一次夜间天窗点检测中，仅用35分钟就完成了2km区段的全面检测，发现了3处潜在安全隐患。

5. 常见问题与解决方案

5.1 检测精度问题

问题表现：

细小裂缝漏检
复杂纹理误报

解决方案：

数据增强策略：
- 针对性地增加雨天、阴影等困难样本
- 采用CutMix增强裂缝特征学习
后处理优化：
- 引入形态学滤波去除虚假检测
- 设置长宽比阈值过滤非裂缝目标

5.2 现场实施挑战

典型问题：

强风条件下图像模糊
GPS信号丢失导致定位偏差

应对措施：

装备三轴机械云台稳定相机
开发视觉-惯性组合定位算法
设置地面标志物辅助定位

5.3 模型部署优化

针对不同硬件平台的部署建议：

平台类型	推荐模型尺寸	推理速度(FPS)	适用场景
机载电脑	YOLO26s	25-30	实时检测
云端服务器	YOLO26x	15-20	精细分析
移动终端	YOLO26n	40+	快速筛查

6. 技术拓展方向

基于现有系统，我们正在研发以下增强功能：

三维缺陷重建：
- 通过多视角图像生成缺陷3D模型
- 精确计算裂缝深度等立体参数
趋势预测分析：
- 结合历史检测数据
- 建立缺陷发展速率模型
- 预测关键部件的剩余寿命
自动化报告生成：
- 结构化存储检测结果
- 自动生成符合行业规范的检测报告
- 支持养护决策建议输出

在实际工程应用中，我们发现将检测结果与桥梁BIM模型关联展示，能极大提升结果的可解释性。养护人员可以直接在三维模型中查看缺陷位置和严重程度，大幅提高了决策效率。
