电力巡检数据集InsPLAD解析与应用实践

1. 电力巡检数据集的行业价值与痛点

电力线路巡检是电网运维的核心环节，传统人工巡检方式存在效率低、风险高、覆盖有限等固有缺陷。我曾参与过某省级电网的智能化改造项目，亲眼目睹巡线工人需要攀爬数十米高的铁塔进行近距离检查，不仅耗时耗力，在山区、沼泽等复杂地形中更是危险重重。而无人机巡检技术的出现，正在彻底改变这一局面。

当前行业面临的核心矛盾在于：虽然无人机硬件已相当成熟，但智能分析算法的发展却受制于高质量数据集的匮乏。具体表现为三个痛点：

1. 数据稀缺性：电力设备具有专业特殊性，通用目标检测模型（如COCO数据集训练的模型）在绝缘子、均压环等专业部件识别上准确率不足60%
2. 标注专业性：电力缺陷识别需要领域知识支撑，普通标注人员难以区分"釉面剥落"与"表面污秽"等专业缺陷
3. 场景复杂性：野外环境存在光照变化、遮挡、多尺度目标等挑战，现有学术数据集难以覆盖真实场景

2. InsPLAD数据集深度解析

2.1 数据集架构设计

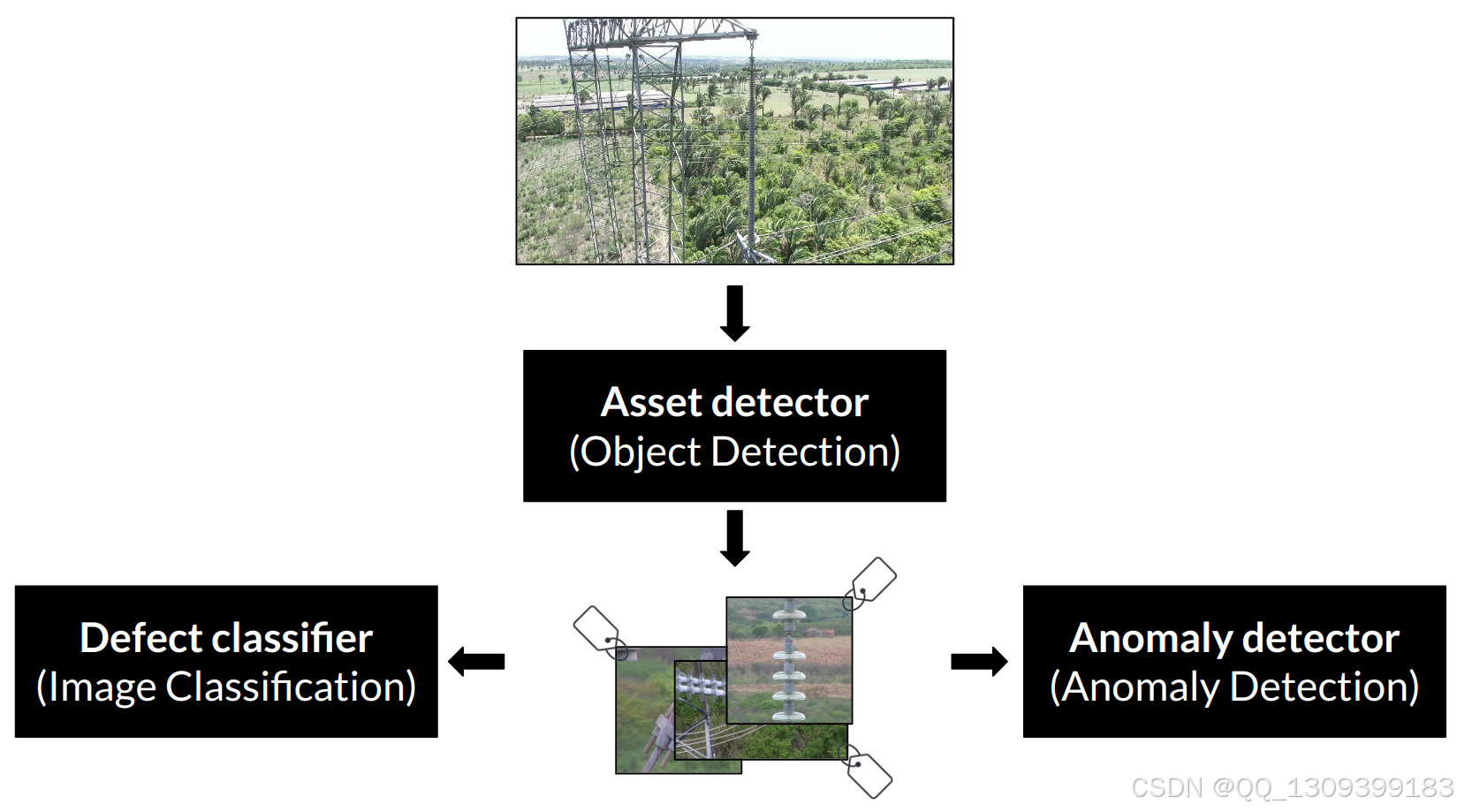

InsPLAD采用"三合一"架构设计，同时支持目标检测、缺陷分类和异常检测三大任务：

• 目标检测子集（I2t.zip）：
  • 17类电力资产完整标注（包括绝缘子、防震锤、悬垂线夹等）
  • 采用YOLO格式标注，包含28,933个实例的精确边界框

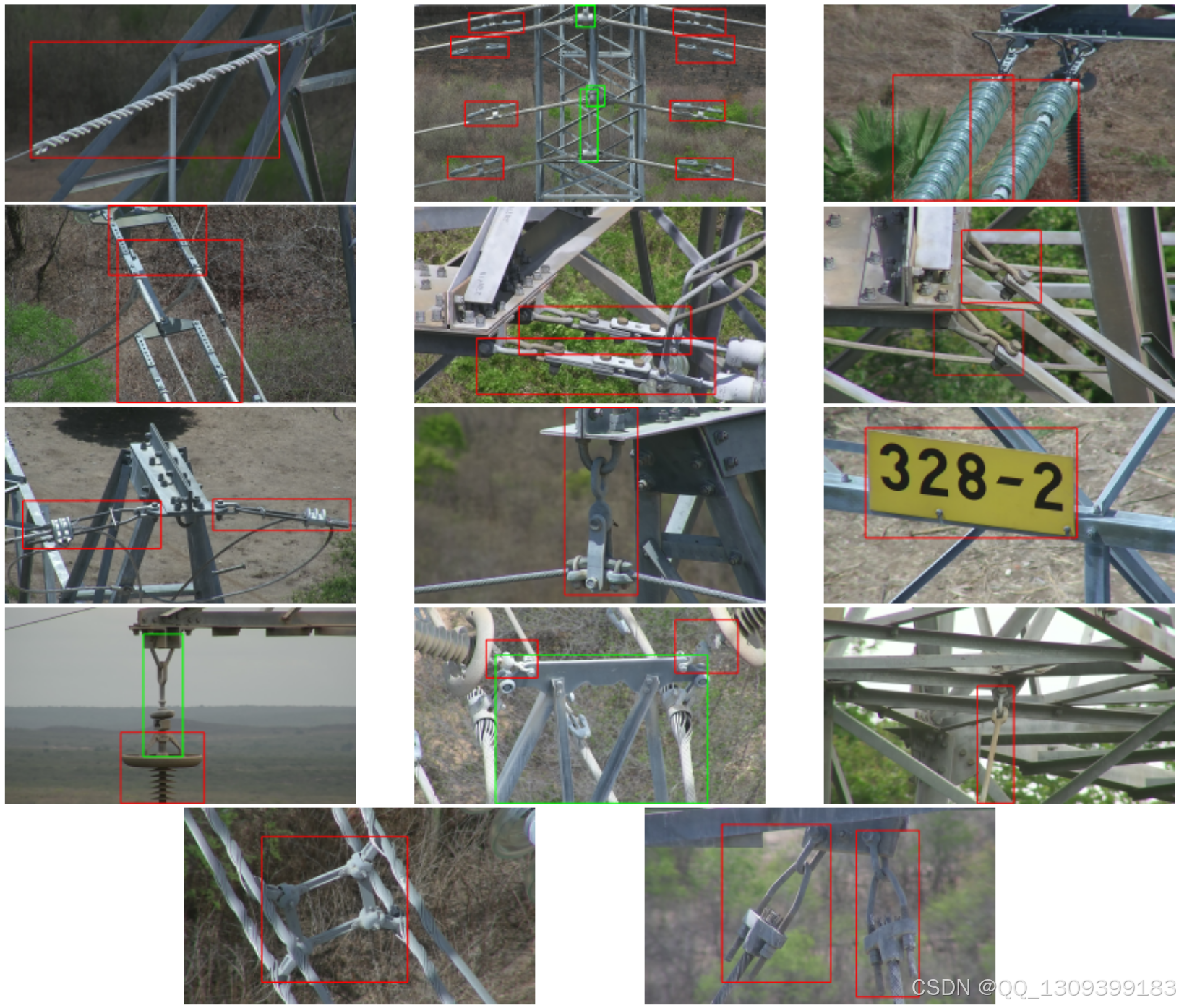

  • 典型样本如图1所示，展示多尺度目标共存场景

• 缺陷分类子集（supervised_fault_classification.zip）：

  • 聚焦5类高故障率设备（绝缘子、金具、导线等）
  • 包含6种缺陷类型标注（腐蚀、机械损伤、鸟巢等）
  • 每个缺陷类别保证≥300张样本，确保模型鲁棒性

• 异常检测子集（unsupervised_anomaly_detection.zip）：

  • 提供正常/异常二分类数据
  • 特别包含罕见缺陷样本（如复合绝缘子芯棒断裂）

2.2 数据采集与标注规范

数据集采集自7个省级电网的实际巡检项目，具有以下技术特征：

• 采集设备：大疆M300RTK无人机，搭载H20T混合传感器（2000万像素可见光+640×512红外）
• 空间分辨率：平均1.5cm/像素（飞行高度80-100米）
• 标注标准：
  • 由3名电力专家+2名CV工程师组成标注团队
  • 采用分级标注策略（如图2所示）：
    • Level1：设备类型识别
    • Level2：缺陷类型判定
    • Level3：严重程度分级

3. 关键技术挑战与解决方案

3.1 多尺度目标检测

电力巡检场景存在显著尺度变化问题：

• 大型设备（如铁塔）跨度可达10米级
• 小型缺陷（如绝缘子裂纹）仅占几个像素

解决方案：

1. 采用自适应锚框生成算法（K-means++聚类）
2. 在YOLOv8框架中引入BiFPN特征金字塔
3. 添加针对小目标的专用检测头

python复制# 自适应锚框计算示例
from sklearn.cluster import KMeans

def calculate_anchors(dataset, n_anchors=9):
    boxes = []
    for data in dataset:
        _, h, w = data['image'].shape
        for box in data['boxes']:
            # 归一化处理
            box_w = (box[2] - box[0]) / w
            box_h = (box[3] - box[1]) / h
            boxes.append([box_w, box_h])

    kmeans = KMeans(n_clusters=n_anchors)
    kmeans.fit(boxes)
    return kmeans.cluster_centers_

3.2 复杂背景干扰

野外环境带来的挑战包括：

• 相似颜色干扰（如导线与树枝）
• 动态背景（随风晃动的植被）
• 光照变化（反光、阴影等）

处理方案：

1. 数据增强策略：

   • 随机HSV调整（H±30, S±50%, V±50%）
   • 运动模糊模拟（kernel_size=7）
   • 天气模拟（雾、雨、雪）

2. 模型层面：

   • 引入CBAM注意力机制
   • 使用CIoU Loss替代传统IoU

4. 基准测试与模型优化

4.1 评估指标对比

我们在YOLOv8、Faster R-CNN和RetinaNet三个框架上进行基准测试：

4.2 关键调参技巧

基于实际项目经验，分享几个核心调优策略：

1. 学习率设置：

   • 初始lr=0.01，采用余弦退火策略
   • 添加warmup阶段（epoch=3）

2. 正负样本平衡：

   • 采用Focal Loss（α=0.8, γ=2.0）
   • 困难样本挖掘比例设为1:3

3. 部署优化：

   • TensorRT量化（FP16精度）
   • 使用NMS后处理（iou_thres=0.45）

5. 典型应用案例

5.1 绝缘子缺陷检测系统

某电网公司部署方案：

• 硬件：大疆M30T无人机+Edge计算盒（NVIDIA Jetson AGX Orin）
• 软件栈：
  • 检测模型：基于YOLOv8s改进
  • 缺陷分类：ResNet18微调
• 实际效果：
  • 检测速度：15FPS（1080p输入）
  • 准确率：正常绝缘子98.7%，缺陷识别92.3%

5.2 输电通道树障预警

创新性应用点：

1. 融合激光雷达点云数据
2. 建立三维安全距离模型
3. 生长预测算法（基于历史数据）

关键提示：树障检测需特别注意季节变化影响，建议按季度更新训练数据

6. 数据使用建议

6.1 训练技巧

• 分阶段训练策略：
  1. 第一阶段：冻结骨干网络，仅训练检测头（epoch=50）
  2. 第二阶段：全网络微调（epoch=100）
  3. 第三阶段：困难样本强化训练（epoch=30）

6.2 常见问题排查

7. 领域前沿方向

1. 多模态融合：

   • 可见光+红外+激光雷达联合分析
   • 时序信息利用（对比历史巡检数据）

2. 自监督学习：

   • 基于MAE框架的预训练
   • 利用无标注视频数据

3. 边缘计算优化：

   • 知识蒸馏（教师模型→轻量学生模型）
   • 神经架构搜索（NAS）定制化模型

在实际项目中，我们发现电力设备的磨损往往具有渐进性特征。通过建立时间序列分析模型，可以提前3-6个月预测设备劣化趋势，这种预测性维护策略比传统周期巡检效率提升40%以上。
