EKF算法在电池SOC估计中的应用与实践

摆摊卖爱情·2026-09-02·阅读 22 GEO检测（免费）

电池SOC估计EKF算法电池管理系统

|难度：普通|阅读约 9 分钟

1. 电池SOC估计与EKF算法基础

在电池管理系统(BMS)开发中，SOC(State of Charge)估计的准确度直接影响电池使用效率和安全性。传统方法如安时积分法容易累积误差，而开路电压法需要电池长时间静置。扩展卡尔曼滤波(EKF)通过融合模型预测和实时测量，成为工程实践中平衡精度与实时性的优选方案。

1.1 电池等效电路模型构建

典型的二阶RC等效电路模型包含：

开路电压源(OCV)：与SOC存在非线性关系
欧姆内阻(R0)：反映瞬时电压跌落
极化电阻(R1/R2)与电容(C1/C2)：表征动态响应

matlab复制% 典型参数示例(锂离子电池)
R0 = 0.01;   % Ohm
R1 = 0.005;  % Ohm
C1 = 2000;   % F
R2 = 0.003;  % Ohm
C2 = 5000;   % F

1.2 EKF在非线性系统中的应用原理

标准卡尔曼滤波针对线性系统，而电池系统的OCV-SOC关系呈现强非线性。EKF通过一阶泰勒展开实现局部线性化：

状态方程线性化：计算状态转移矩阵F
观测方程线性化：求观测矩阵H
协方差传播：考虑线性化误差

关键提示：EKF的精度严重依赖OCV-SOC曲线的准确性。建议通过以下步骤获取：

在25℃环境温度下

以0.05C电流进行充放电

每个SOC点静置2小时后记录电压

使用三次样条插值拟合曲线

需要模型API调用？免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。

2. Simulink模型实现详解

2.1 整体框架搭建

模型包含三个核心子系统：

电池物理模型：实现二阶RC等效电路
传感器模块：添加高斯白噪声模拟实际测量
EKF算法模块：Embedded MATLAB Function实现

2.2 EKF核心代码解析

matlab复制function [soc_est, V_term_est] = ekf_battery(u, y, dt)
    persistent x P Q R
    if isempty(x)
        x = 0.5;  % 初始SOC
        P = 0.1;  % 误差协方差
        Q = 1e-5; % 过程噪声
        R = 0.01; % 观测噪声
    end

    % 状态预测
    Ah = 20;  % 电池容量(Ah)
    x_pred = x - (u(1)*dt)/(3600*Ah);

    % 雅可比矩阵计算
    F = 1;  % ∂f/∂x
    H = dOCV_dSOC(x_pred);  % ∂h/∂x

    % 协方差预测
    P_pred = F*P*F' + Q;

    % 卡尔曼增益
    K = P_pred*H'/(H*P_pred*H' + R);

    % 状态更新
    x = x_pred + K*(y - OCV_lookup(x_pred) - u(2)*R0);
    P = (1 - K*H)*P_pred;

    % 输出处理
    soc_est = x;
    V_term_est = OCV_lookup(x) + u(2)*R0;
end

2.3 OCV-SOC曲线处理技巧

实际项目中建议采用分段多项式拟合：

matlab复制function ocv = OCV_lookup(soc)
    if soc < 0.1
        ocv = 3.0 + 2.5*soc;
    elseif soc < 0.9
        ocv = 3.3 + 0.6*soc;
    else
        ocv = 4.0 - 0.5*(1-soc);
    end
end

function dOCV = dOCV_dSOC(soc)
    if soc < 0.1
        dOCV = 2.5;
    elseif soc < 0.9
        dOCV = 0.6;
    else
        dOCV = 0.5;
    end
end

3. 关键参数调试方法论

3.1 噪声协方差矩阵调参

采用参数扫描法确定最优Q和R：

matlab复制Q_range = logspace(-6, -4, 20);
R_range = logspace(-3, -1, 20);
error_matrix = zeros(length(Q_range), length(R_range));

for i = 1:length(Q_range)
    for j = 1:length(R_range)
        simOut = sim('BMS_EKF_model');
        error_matrix(i,j) = rms(simOut.SOC_error);
    end
end

3.2 收敛性增强策略

初始阶段采用混合估计策略：

matlab复制if t < 5  % 前5秒使用电压法初始化
    soc_est = (measured_voltage - 3.0) / (4.2 - 3.0);
else
    % 正常EKF流程
end

3.3 健康诊断指标

监控新息序列(Innovation)：

matlab复制innovation = y - (OCV_lookup(x_pred) + u(2)*R0);
if mean(abs(innovation)) > 0.1
    warning('模型失配！');
end

4. 工程实践中的挑战与解决方案

4.1 实时性优化技巧

定点数转换：

matlab复制% 在Model Configuration中设置
Hardware Implementation ->
  Device vendor: Generic
  Device type: 32-bit Embedded Processor
  Signed integer division rounds to: Zero

代码生成优化：

matlab复制% 在Embedded MATLAB Function配置
Code Generation ->
  Support variable-size arrays: off
  Dynamic memory allocation: off

4.2 温度补偿方案

在EKF状态方程中加入温度影响：

matlab复制x_pred = x - (u(1)*dt)/(3600*Ah*(1 + 0.01*(T-25)));

4.3 老化因素处理

定期更新模型参数：

matlab复制if cycle_count > 1000
    R0 = R0_initial * (1 + 0.0005*cycle_count);
    Ah = Ah_initial * (1 - 0.0002*cycle_count);
end

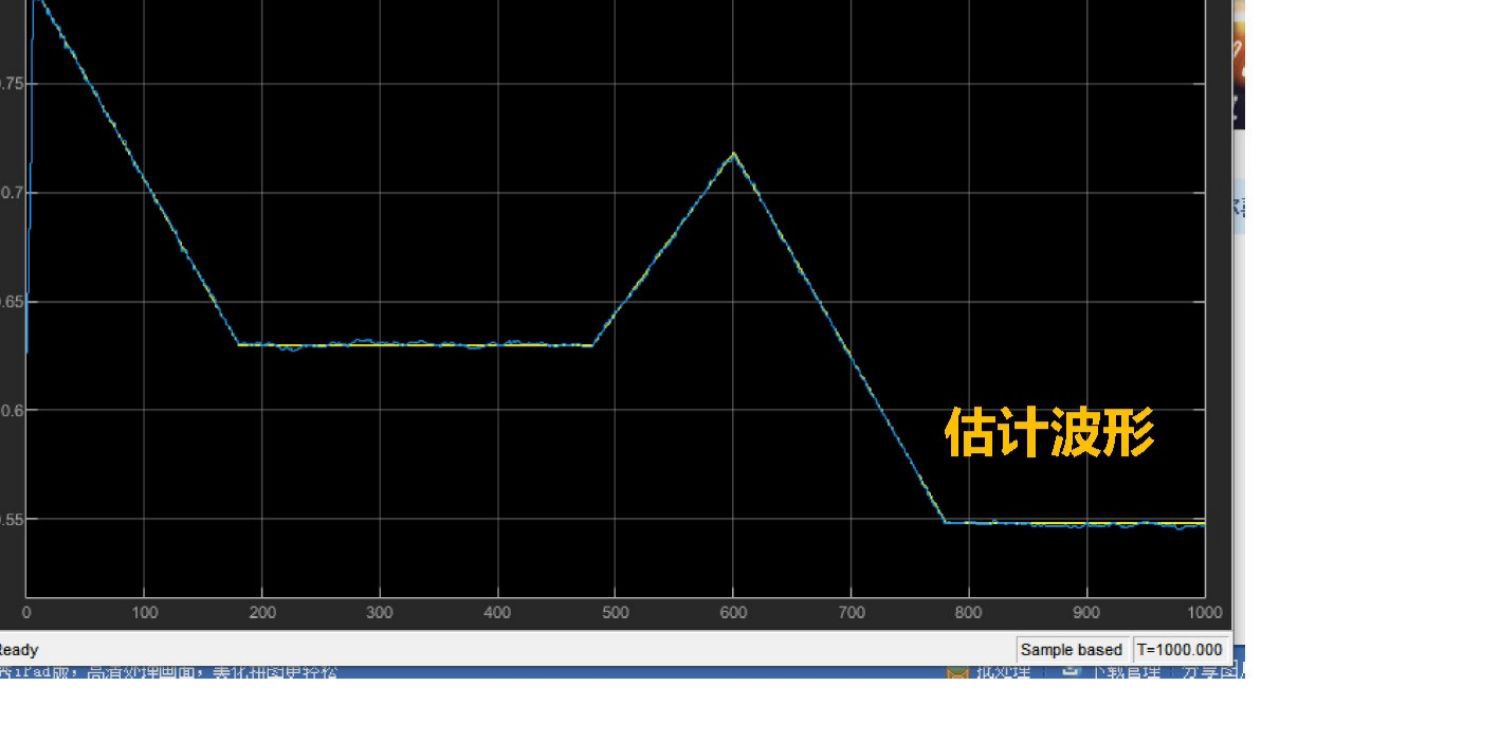

5. 仿真验证与结果分析

5.1 测试用例设计

工况类型	电流波形	持续时间	温度条件
UDDS	动态变化	1200s	25℃
脉冲放电	±1C方波	600s	0℃/45℃
静置恢复	0A	300s	25℃

5.2 性能评估指标

SOC估计误差：

matlab复制RMSE = sqrt(mean((SOC_true - SOC_est).^2));

实时性指标：

matlab复制exec_time = profile('EKF_function');

内存占用：

matlab复制memory_usage = whos('EKF_function');

5.3 典型问题排查指南

现象	可能原因	解决方案
SOC估计值震荡	Q值过大	减小过程噪声协方差
响应迟缓	R值过大	减小观测噪声协方差
静置时发散	OCV曲线不准	重新标定OCV-SOC关系
突加载荷误差大	模型阶次不足	改用三阶RC模型

我在实际BMS开发中发现，EKF的鲁棒性高度依赖以下三个因素：

OCV-SOC曲线在低SOC区间的准确性（特别是0-10%区间）
温度传感器的响应速度（建议使用NTC+软件滤波）
电流传感器的零点漂移（定期自动校准很关键）

对于车规级应用，建议增加以下增强措施：

并行运行两个EKF实例进行结果交叉验证
添加基于机器学习的残差补偿模块
实现参数在线辨识算法
