理柴德波浪技术1. 灵巧手设计与仿真的挑战与iRobotCAM解决方案
作为一名从事机器人设计多年的工程师，我深知灵巧手这类高自由度末端执行器的开发痛点。传统设计流程中，工程师需要在CAD软件中完成结构设计，再手动编写URDF文件描述关节关系，最后导入仿真平台调试动力学参数——这个过程不仅繁琐，还容易因数据转换导致模型失真。
iRobotCAM的出现彻底改变了这一局面。这款基于机器人运动学架构的专业工具，能够将灵巧手的设计、动力学建模和仿真验证整合到统一工作流中。最近我在一个20自由度的仿人灵巧手项目中深度使用了这套工具，实测从CAD导入到MuJoCo仿真全流程耗时仅为传统方法的1/3。

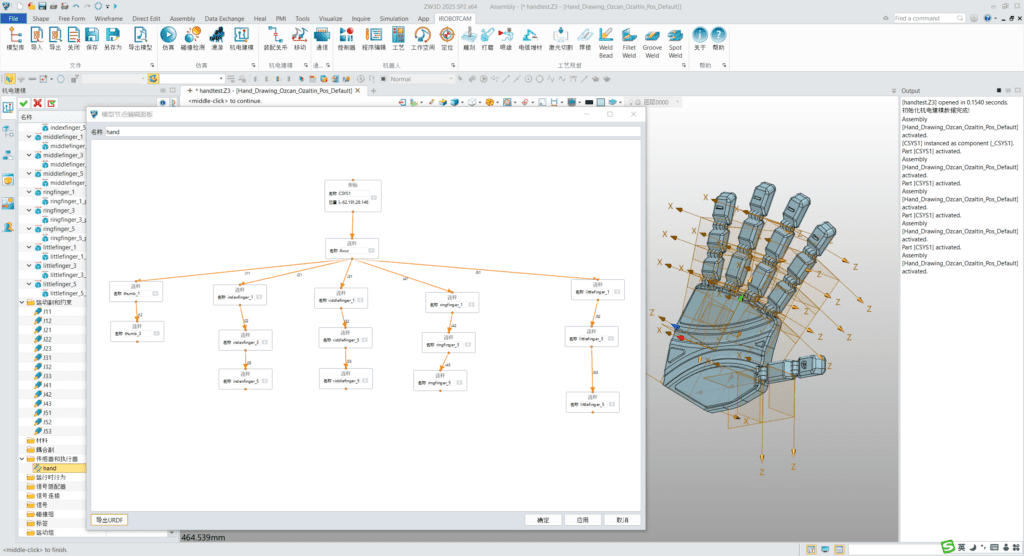

关键优势：iRobotCAM的骨架式关节设计面板可以直观呈现各关节的动力学耦合关系，这对理解复杂机构的力传递路径特别有帮助。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 从CAD模型到动力学框架的完整流程

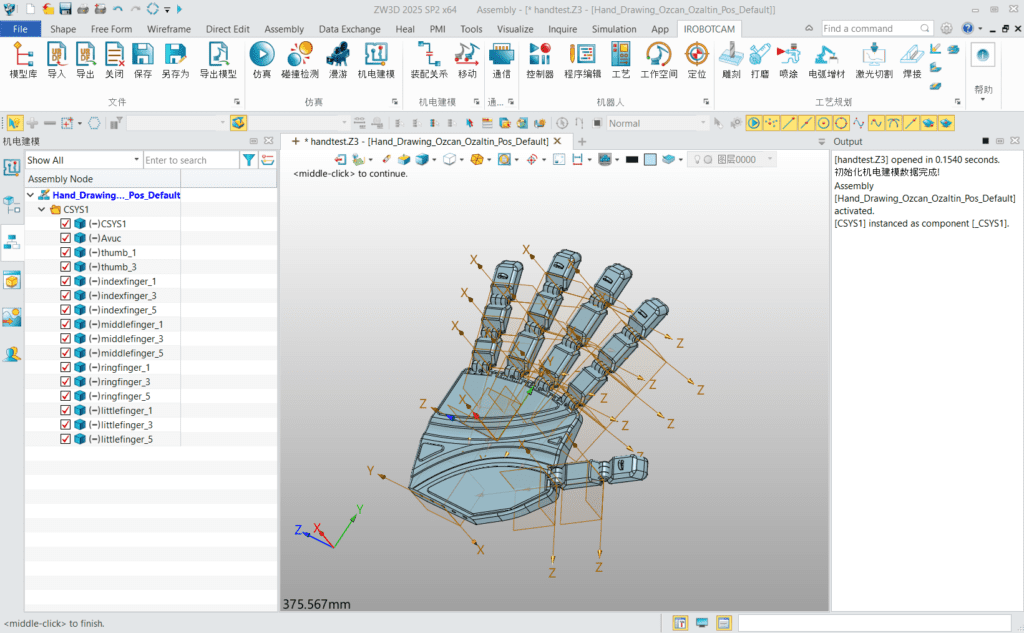

2.1 多源CAD数据导入与预处理
iRobotCAM支持包括STEP、IGES在内的通用格式，以及SolidWorks、CATIA等主流CAD软件的原始文件。在实际操作中，我建议：
- 文件组织：将灵巧手的各手指部件分别保存为独立文件（如thumb.SLDPRT、index_finger.STEP）
- 导入设置：
python复制# 典型导入配置示例 import_config = { "unit": "mm", # 统一使用毫米制 "mesh_quality": "high", # 保持原始曲面精度 "assembly_mode": "hierarchical" # 保持装配层级 } - 常见问题处理：
- 遇到破面时启用"自动修复几何"选项
- 比例异常时检查源文件的单位设置
- 对于复杂曲面，可适当降低显示精度提升操作流畅度

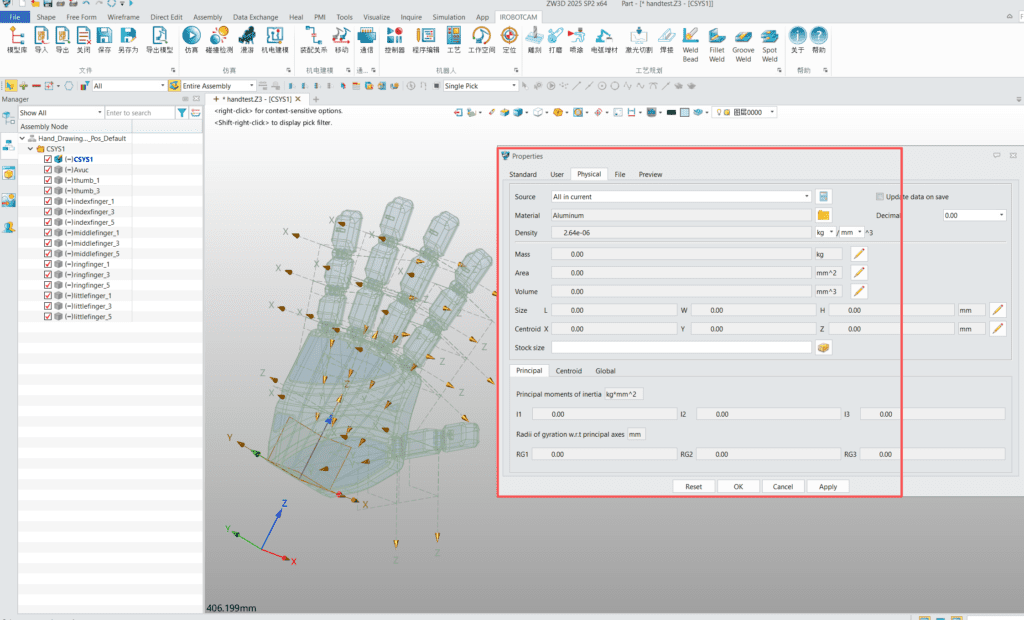

2.2 物理属性配置与惯量计算
材料属性的准确性直接影响后续动力学仿真结果。iRobotCAM提供了超过200种预设材料库，同时也支持自定义材料参数：
| 部件类型 | 推荐材料 | 密度(g/cm³) | 弹性模量(GPa) |
|---|---|---|---|
| 手指骨架 | 铝合金6061 | 2.7 | 68.9 |
| 关节轴承 | 不锈钢440C | 7.8 | 200 |
| 指尖触觉层 | 硅胶(Shore A50) | 1.1 | 0.02 |
实测发现：指尖材料的阻尼特性对抓取稳定性影响显著，建议通过多次迭代测试确定最优参数。
惯量计算时要注意：
- 启用"自动计算质心"功能
- 对于对称部件可启用"镜像属性"节省时间
- 复杂形状建议使用"细分网格"提高计算精度
3. 机电系统建模关键技术
3.1 运动副与驱动配置
灵巧手的每个关节都需要精确定义运动类型和范围。以下是典型五指灵巧手的关节配置参考：
xml复制<!-- 拇指关节配置示例 -->
<joint name="thumb_pitch" type="revolute">
<axis xyz="1 0 0"/>
<limit lower="-0.8" upper="1.2" effort="15" velocity="3.0"/>
<dynamics damping="0.1" friction="0.01"/>
</joint>
实操技巧：
- 对于耦合关节（如人类手指的DIP/PIP联动），使用"运动耦合"功能
- 肌腱驱动系统可通过"缆线传动"模块模拟
- 碰撞检测建议初始阶段使用简化几何体提升性能
3.2 传感器与控制系统集成
iRobotCAM支持在建模阶段直接嵌入虚拟传感器：
- 关节编码器（位置/速度反馈）
- 六维力传感器（指尖力反馈）
- IMU（手掌姿态监测）
在最近的项目中，我们通过以下配置实现了触滑检测：
python复制tactile_sensor = {
"type": "pressure_array",
"resolution": "8x8",
"range": "0-10N",
"noise": 0.05 # 模拟信号噪声
}
4. 骨架式关节设计方法论
4.1 运动链构建最佳实践
通过iRobotCAM的骨架面板，可以直观地构建灵巧手的运动学链：
- 从手掌基座开始建立root link
- 按拇指→食指→中指→无名指→小指顺序添加分支
- 为每个手指定义：
- 3-4个旋转关节（模拟MCP/PIP/DIP）
- 适当的关节限位（参考人体工学数据）
- 运动耦合关系（如PIP-DIP的1:0.7比例）
4.2 动力学参数优化
在完成基础建模后，需要通过迭代优化提升动力学真实性：
-
初始参数设置：
matlab复制% 典型关节参数初值 stiffness = 50; % N·m/rad damping = 0.5; % N·m·s/rad friction = 0.02; % 静摩擦系数 -
优化方法：
- 先调整刚度和阻尼使阶跃响应合理
- 再微调摩擦参数匹配实际运动损耗
- 最后通过频响分析验证动态特性
5. 多平台仿真对接实战
5.1 URDF导出配置详解
iRobotCAM生成的URDF包含完整的动力学参数，这是许多传统转换工具所不具备的。关键配置项：
yaml复制export_settings:
format: URDF_1.0
mesh_format: STL # 平衡精度和性能
inertia_representation: "auto"
joint_limits: "strict" # 确保安全约束
sensor_data: "include" # 包含传感器定义
常见问题排查：
- 若MuJoCo报"inertia not positive definite"错误，检查质量属性设置
- 关节限位冲突通常源于CAD装配约束与URDF定义不一致
- 网格文件路径问题建议使用相对路径

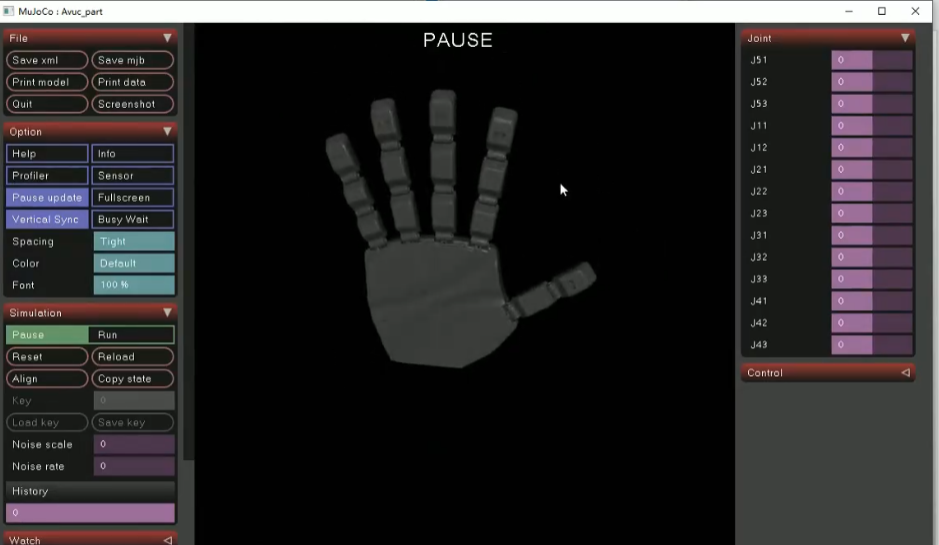

5.2 MuJoCo仿真调优技巧
将URDF导入MuJoCo后，还需要进行以下调整：
-
积分器选择：
- 快速验证：使用Euler方法
- 高精度仿真：改用RK4
-
接触参数配置：
xml复制<geom name="fingertip" type="sphere" size="0.008" solimp="0.9 0.95 0.001" solref="0.02 1"/> -
性能优化：
- 启用多线程计算
- 对非关键部件使用简化碰撞几何
- 适当增大仿真步长（通常2ms为平衡点）
6. 工程实践中的经验总结
在完成三个不同构型灵巧手的设计后，我总结了以下关键经验：
-
设计阶段：
- 保持关节轴线与生物关节解剖学一致
- 为线缆/管路预留足够的弯曲半径
- 在CAD阶段就考虑装配顺序
-
仿真验证：
- 先测试单指基本功能再验证协同操作
- 抓取测试要从简单几何体过渡到复杂物体
- 记录能量消耗指标优化驱动方案
-
迭代优化：
python复制# 自动化测试脚本示例 def batch_simulate(configs): for cfg in configs: export_urdf(cfg) run_mujoco_test() analyze_results() update_design()
对于需要高频次设计迭代的团队，建议建立如图所示的完整数字孪生流程：
code复制CAD设计 → iRobotCAM建模 → 动力学仿真 → 参数优化 → CAD更新
这个闭环可以将设计-验证周期从传统的数周缩短到几天。在实际项目中，我们通过这种方法成功将灵巧手的抓取成功率从初始的62%提升到了93%。
