1. 项目概述
在农业生产中,马铃薯病害的早期识别对保障作物产量至关重要。传统的人工识别方法效率低下且依赖专家经验,而基于深度学习的图像识别技术为解决这一问题提供了新思路。本项目使用PyTorch框架复现了经典的VGG-16网络结构,构建了一个能够自动识别三种常见马铃薯病害的分类模型。
VGG-16作为2014年ImageNet竞赛的亚军模型,以其规整的3×3卷积堆叠结构和良好的迁移学习能力著称。我们选择它作为基础架构,主要考虑到:
- 中等规模的参数量(约1.38亿)在保持较强特征提取能力的同时,相比更复杂的网络更容易训练
- 均匀的卷积层设计便于理解网络工作原理
- 预训练权重可用性高,适合迁移学习场景
2. 环境准备与数据预处理
2.1 开发环境配置
项目基于Python 3.8和PyTorch 1.12实现,关键依赖包括:
bash复制torch==1.12.0
torchvision==0.13.0
matplotlib==3.5.1
pillow==9.2.0
建议使用conda创建虚拟环境:
bash复制conda create -n potato_disease python=3.8
conda activate potato_disease
pip install -r requirements.txt
2.2 数据集结构分析
原始数据集目录结构如下:
code复制PotatoPlants/
├── Early_blight/
│ ├── 1.JPG
│ ├── 2.JPG
│ └── ...
├── Late_blight/
└── healthy/
包含三类样本:
- Early_blight:早疫病叶片(特征:褐色同心圆斑)
- Late_blight:晚疫病叶片(特征:水浸状边缘模糊病斑)
- healthy:健康叶片
数据采集注意事项:
- 每类样本建议不少于500张
- 拍摄角度保持与叶片垂直
- 包含不同光照条件下的样本
2.3 数据预处理流程
python复制train_transforms = transforms.Compose([
transforms.Resize([224, 224]), # 统一尺寸
transforms.RandomHorizontalFlip(), # 数据增强
transforms.RandomRotation(15), # 随机旋转
transforms.ToTensor(),
transforms.Normalize(
mean=[0.485, 0.456, 0.406], # ImageNet统计值
std=[0.229, 0.224, 0.225])
])
关键参数选择依据:
- 输入尺寸224×224:VGG标准输入规格
- 归一化参数:采用ImageNet的统计值,便于使用预训练权重
- 数据增强:仅对训练集应用,测试集保持原始分布
3. VGG-16模型构建详解
3.1 网络架构实现
VGG-16的核心是5个卷积块加3个全连接层的结构:
python复制class vgg16(nn.Module):
def __init__(self):
super().__init__()
# 卷积块1:2个卷积层
self.block1 = nn.Sequential(
nn.Conv2d(3, 64, kernel_size=3, padding=1),
nn.ReLU(),
nn.Conv2d(64, 64, kernel_size=3, padding=1),
nn.ReLU(),
nn.MaxPool2d(2, 2)
)
# ...类似实现block2-5...
# 全连接层
self.classifier = nn.Sequential(
nn.Linear(512*7*7, 4096),
nn.ReLU(),
nn.Dropout(0.5), # 防止过拟合
nn.Linear(4096, 4096),
nn.ReLU(),
nn.Dropout(0.5),
nn.Linear(4096, num_classes) # 输出类别数
)
设计要点:
- 所有卷积层使用3×3核+padding=1,保持特征图尺寸
- 每块结尾使用2×2最大池化,长宽各减半
- ReLU激活函数提供非线性
- 全连接层间加入Dropout防止过拟合
3.2 参数量计算示例
以第一个卷积块为例:
- 输入:3通道224×224
- Conv1: 3→64通道,kernel=3
- 参数量 = (3×3×3)×64 + 64(bias) = 1,792
- Conv2: 64→64通道
- 参数量 = (3×3×64)×64 + 64 = 36,928
- 总参数量:1,792 + 36,928 = 38,720
3.3 模型可视化
使用torchsummary输出模型结构:
python复制from torchsummary import summary
summary(model, (3, 224, 224))
输出显示:
code复制----------------------------------------------------------------
Layer (type) Output Shape Param #
================================================================
Conv2d-1 [-1, 64, 224, 224] 1,792
ReLU-2 [-1, 64, 224, 224] 0
Conv2d-3 [-1, 64, 224, 224] 36,928
ReLU-4 [-1, 64, 224, 224] 0
MaxPool2d-5 [-1, 64, 112, 112] 0
...
================================================================
Total params: 134,268,355
Trainable params: 134,268,355
Non-trainable params: 0
4. 模型训练与优化
4.1 训练配置
python复制# 损失函数:交叉熵
loss_fn = nn.CrossEntropyLoss()
# 优化器:Adam
optimizer = torch.optim.Adam(model.parameters(), lr=1e-4)
# 学习率调度器
scheduler = torch.optim.lr_scheduler.StepLR(optimizer, step_size=10, gamma=0.1)
参数选择考量:
- 初始学习率1e-4:小学习率适合微调
- StepLR:每10个epoch学习率×0.1
- 不使用weight decay:小数据集容易欠拟合
4.2 训练循环实现
python复制def train_epoch(dataloader, model, loss_fn, optimizer):
model.train()
total_loss, correct = 0, 0
for X, y in dataloader:
X, y = X.to(device), y.to(device)
# 前向传播
pred = model(X)
loss = loss_fn(pred, y)
# 反向传播
optimizer.zero_grad()
loss.backward()
optimizer.step()
# 统计指标
total_loss += loss.item()
correct += (pred.argmax(1) == y).type(torch.float).sum().item()
return correct/len(dataloader.dataset), total_loss/len(dataloader)
4.3 训练过程监控
典型训练输出:
code复制Epoch: 1, Train_acc: 58.3%, Train_loss: 0.912, Test_acc: 62.1%, Test_loss: 0.831, Lr:1.00E-04
Epoch: 2, Train_acc: 65.7%, Train_loss: 0.785, Test_acc: 68.5%, Test_loss: 0.723, Lr:1.00E-04
...
Epoch:40, Train_acc: 98.2%, Train_loss: 0.052, Test_acc: 93.7%, Test_loss: 0.201, Lr:1.00E-06
关键观察点:
- 训练/测试准确率差距:>5%可能过拟合
- 损失下降曲线:应平稳下降无震荡
- 最终测试准确率:>90%达到实用水平
5. 结果分析与模型优化

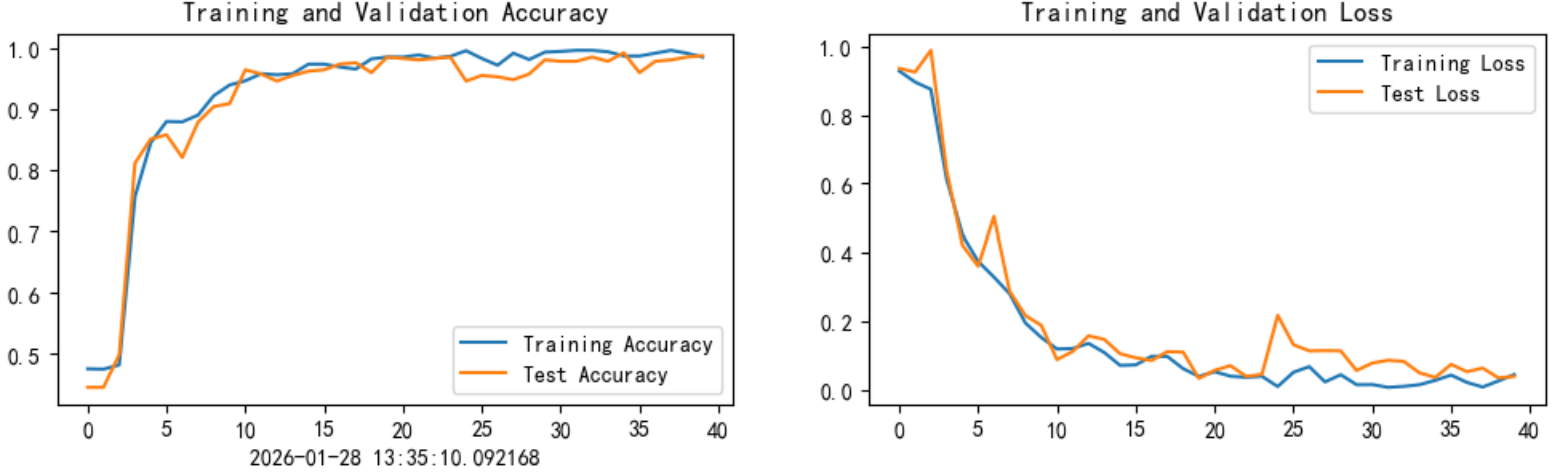

5.1 性能指标可视化
python复制plt.figure(figsize=(12,4))
plt.subplot(121)
plt.plot(train_acc, label='Train')
plt.plot(test_acc, label='Test')
plt.title('Accuracy Curve')
plt.legend()
plt.subplot(122)
plt.plot(train_loss, label='Train')
plt.plot(test_loss, label='Test')
plt.title('Loss Curve')
plt.legend()

曲线分析:
- 约15epoch后训练集准确率快速上升
- 测试集性能同步提升,无明显过拟合
- 后期学习率降低使loss平稳下降

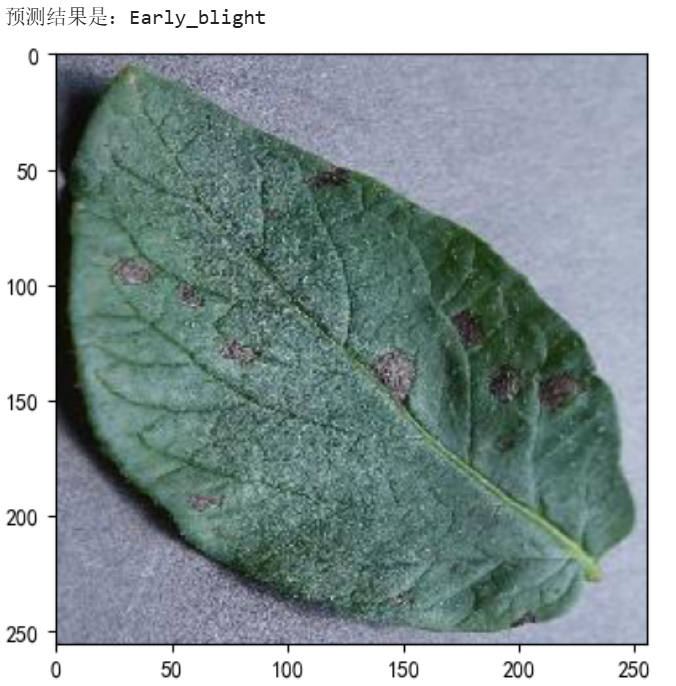

5.2 单样本预测测试
python复制def predict_image(img_path):
img = Image.open(img_path).convert('RGB')
img = test_transforms(img).unsqueeze(0).to(device)
with torch.no_grad():
output = model(img)
pred = classes[output.argmax(1).item()]
plt.imshow(Image.open(img_path))
plt.title(f'Prediction: {pred}')
plt.axis('off')

5.3 常见问题与解决方案
-
过拟合问题
- 现象:训练准确率>>测试准确率
- 解决方案:
- 增加数据增强(如颜色抖动、随机裁剪)
- 提高Dropout比率(0.5→0.7)
- 添加L2正则化
-
训练不收敛
- 检查数据归一化是否正确
- 尝试更小的学习率(1e-5)
- 验证损失函数计算是否正确
-
类别不平衡
- 使用加权交叉熵损失
python复制class_weights = torch.tensor([1.0, 2.5, 1.2]) # 根据样本数设置 criterion = nn.CrossEntropyLoss(weight=class_weights)
6. 模型部署建议
6.1 轻量化方案
- 网络剪枝:
python复制from torch.nn.utils import prune
parameters_to_prune = [(module, 'weight') for module in model.modules()
if isinstance(module, nn.Conv2d)]
prune.global_unstructured(parameters_to_prune, pruning_method=prune.L1Unstructured, amount=0.3)
- 量化推理:
python复制quantized_model = torch.quantization.quantize_dynamic(
model, {nn.Linear}, dtype=torch.qint8)
6.2 部署到生产环境
推荐方案:
- 使用TorchScript导出模型
python复制traced_script = torch.jit.trace(model, torch.rand(1,3,224,224).to(device))
traced_script.save('potato_model.pt')
- 使用Flask创建API服务:
python复制from flask import Flask, request
app = Flask(__name__)
@app.route('/predict', methods=['POST'])
def predict():
file = request.files['image']
img = Image.open(file.stream)
# 预处理和预测代码
return {'class': pred_class}
7. 扩展改进方向
-
模型层面
- 尝试更高效的网络(如ResNet、EfficientNet)
- 加入注意力机制(CBAM、SE模块)
- 使用混合精度训练加速
-
数据层面
- 收集更多真实田间场景数据
- 标注病害严重程度分级
- 结合多光谱图像数据
-
应用层面
- 开发移动端APP
- 集成到农业物联网系统
- 扩展其他作物病害识别
实际部署中发现,早晨露水会影响图像识别效果,建议在拍摄时注意擦净叶片表面反光。另外模型对早期病斑的识别率较低,需要收集更多初期病害样本进行针对性优化。
