三维点云转CAD二维图纸的两种高效方法

1. 项目概述：从三维点云到二维CAD的快速转换

在建筑测绘和房产测量领域，如何高效地将现场采集的三维点云数据转换为符合行业标准的CAD二维图纸，一直是困扰许多工程师的实际问题。传统的手工描图方式不仅耗时费力，而且精度难以保证。本文将分享两种基于点云切片的快速制图方法，特别适合处理手持SLAM激光扫描仪获取的建筑物LAS数据。

这两种方法各有特点：第一种通过丰疆FJD Trion Model软件实现自动化轮廓提取，适合简单建筑结构和快速出图需求；第二种采用LAS→TIFF→CASS的技术路线，虽然步骤较多但能处理复杂建筑细节。我在实际项目中多次对比验证，发现第二种方法在精度控制上更胜一筹，特别是在处理带有内墙、门窗等细节的建筑物时，能够保持更好的拓扑关系。

2. 方法一：FJD Trion Model自动轮廓提取

2.1 数据准备与导入

首先需要将现场采集的LAS点云数据导入FJD Trion Model软件。这里有几个关键注意事项：

• 确保点云坐标系设置正确，国内项目通常采用CGCS2000坐标系
• 导入前建议先检查点云密度，建筑物轮廓提取建议点间距不超过5cm
• 大范围点云可先进行分块处理，避免软件卡顿

实测发现，当单文件超过1GB时，软件响应速度会明显下降。建议按楼层或区域分割点云数据。

2.2 点云可视化与导航

软件提供多种交互方式：

• 左键旋转视角，中键缩放，右键平移
• Ctrl+T切换至垂直俯视图（制图常用视角）
• Ctrl+F切换至正前视图（检查立面效果）
• 右侧工具栏可切换正射/透视投影模式

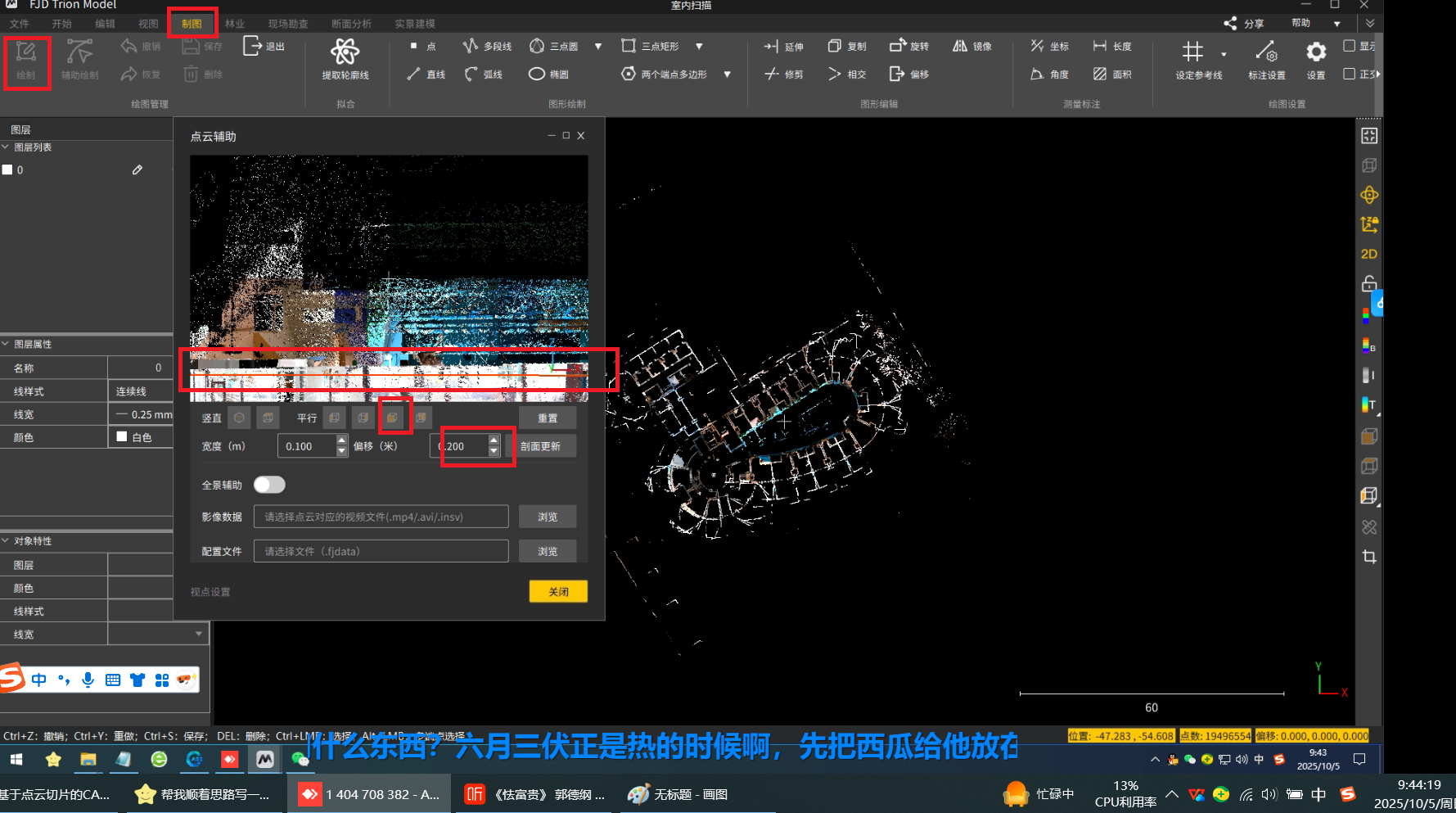

2.3 切片创建与参数设置

1. 进入"制图-绘制"模块，选择"辅助绘制"中的"前视图"
2. 在点云窗口绘制切片直线，系统会生成垂直于该直线的切片平面
3. 关键参数说明：
   • 厚度：切片在垂直方向的厚度，一般设为5-10cm
   • 偏移量：相邻切片的间距，建议与点云密度匹配
   • 点击"剖面更新"可实时预览切片效果

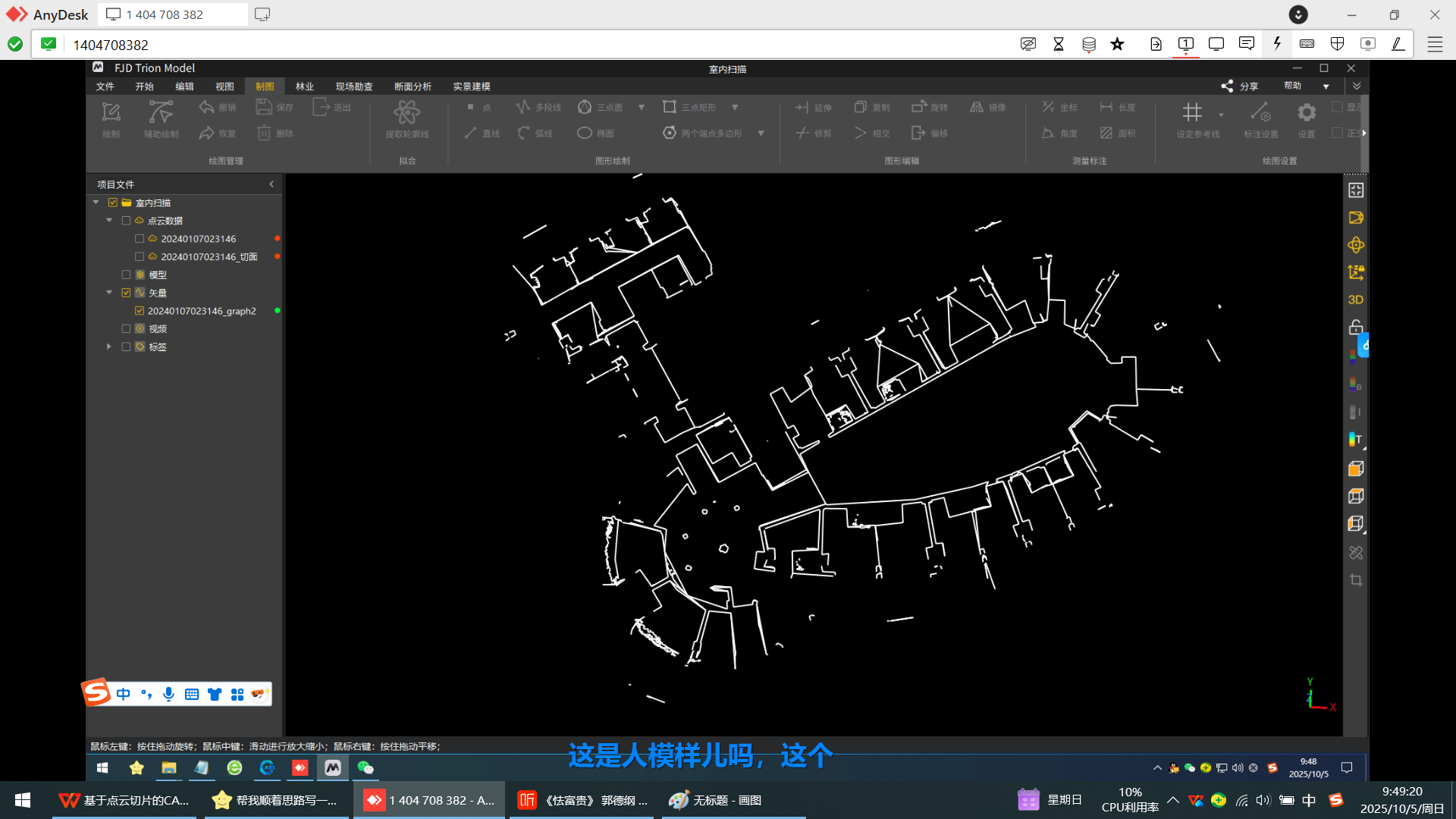

2.4 轮廓提取与优化

点击"提取轮廓线"后，软件会自动生成矢量线条。此时需要人工干预：

• 检查并删除明显错误的线段（如飞点造成的干扰）
• 对断开的线段进行连接处理
• 对曲率较大的轮廓进行平滑处理
• 最后切换至矢量视图检查成果

3. 方法二：LAS→TIFF→CASS工作流

3.1 点云切片与导出

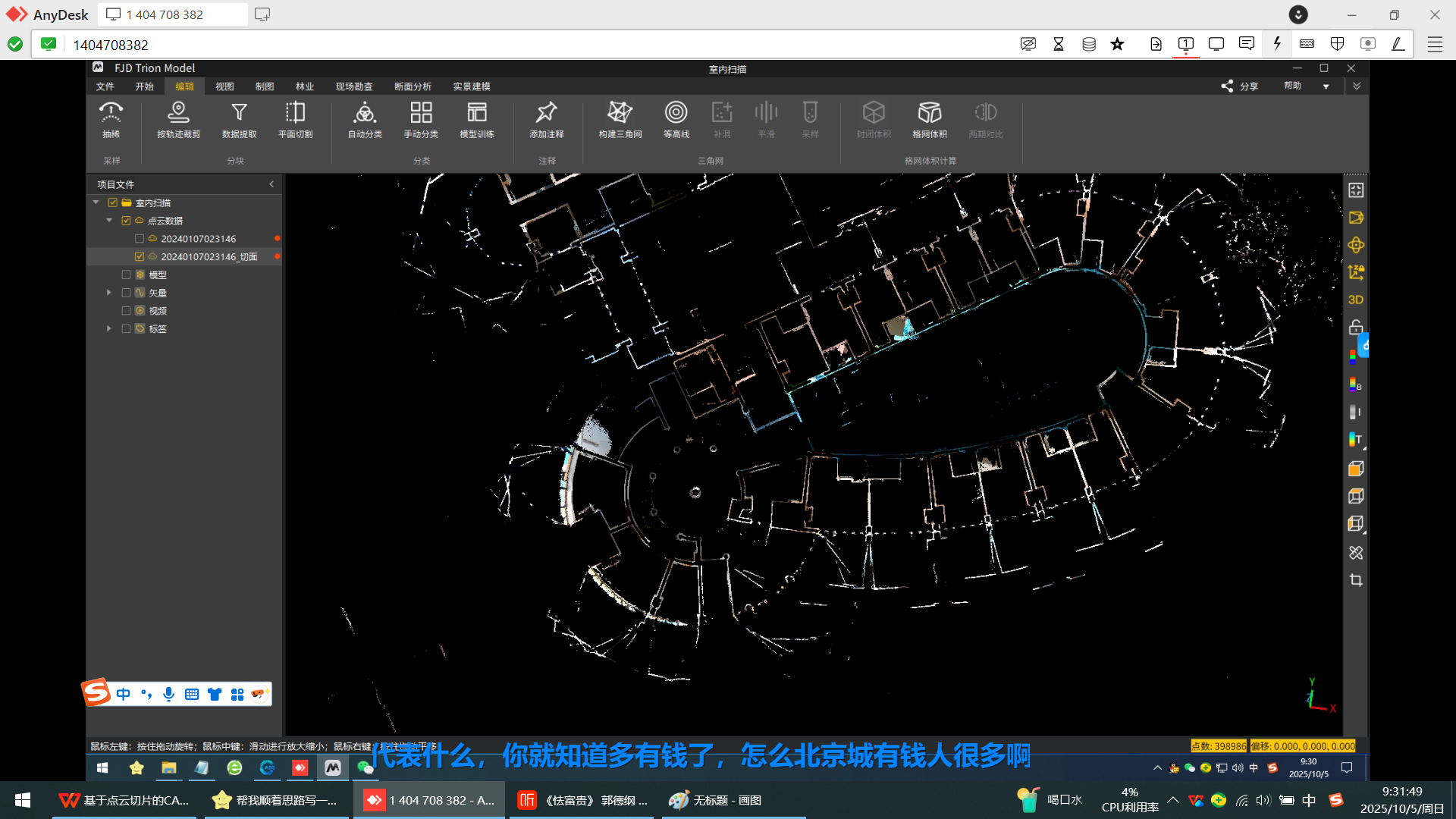

1. 在FJD Trion Model中创建多个平行切片（建议间距20-50cm）
2. 特别注意不同高度切片的命名规范，例如：
   • 地面层：Slice_0.0m
   • 窗台高度：Slice_1.2m
   • 门高：Slice_2.1m
3. 导出时选择LAS格式，保留完整坐标信息

3.2 坐标转换与TIFF生成

使用Global Mapper进行格式转换：

1. 导入时选择高斯-克吕格投影，3度分带
2. 设置正确的中央子午线（根据项目位置确定）
3. 导出TIFF时建议：
   • 分辨率设置为0.01m/pixel
   • 勾选"生成世界文件"
   • 对复杂建筑可导出多个高度的TIFF

坐标转换是精度控制的关键环节，务必检查七参数设置是否正确。我曾遇到因中央子午线设置错误导致2.8米的偏差案例。

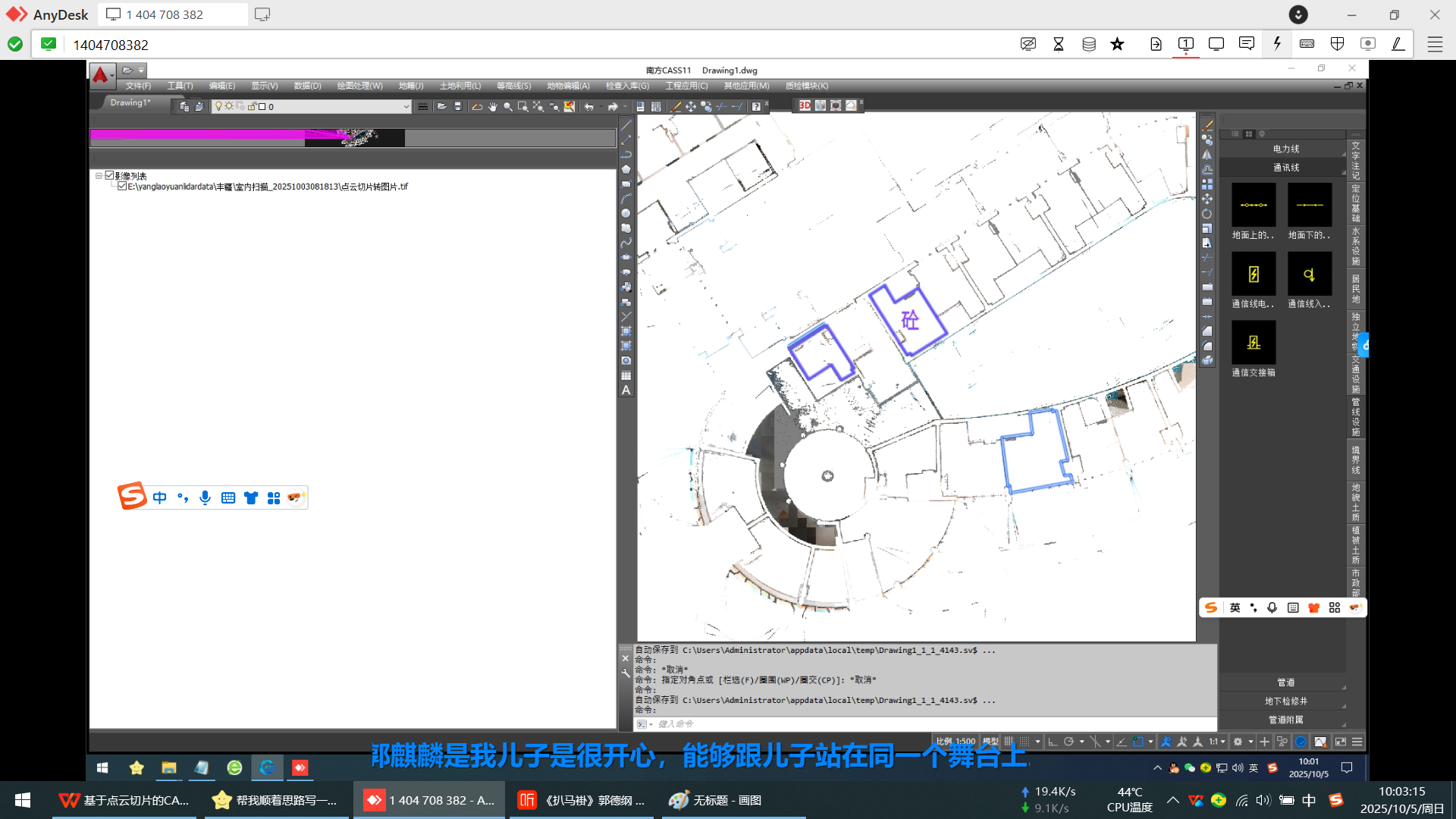

3.3 CASS中的描图技巧

1. 将TIFF图像置于底层并锁定
2. 建议绘图顺序：
   • 先绘制外墙轮廓
   • 再处理门窗等开口
   • 最后补充内部隔墙
3. 使用CASS的"点云辅助"功能时：
   • 适当调整点云显示密度
   • 对关键部位可切换不同高度切片参考
   • 利用捕捉功能保证拓扑关系正确

4. 两种方法对比与选择建议

4.1 精度对比测试

在某住宅楼项目中，我们对同一面墙进行测量对比：

4.2 适用场景分析

• 方法一适用情况：

  • 简单建筑形体（如仓库、厂房）
  • 快速出图需求（如方案阶段）
  • 对细节要求不高的场景

• 方法二推荐场景：

  • 复杂建筑结构（如历史建筑）
  • 需要精确表达细部（如门窗、装饰线条）
  • 最终成果图纸制作

4.3 效率优化建议

1. 对大型项目可采用混合工作流：
   • 主体轮廓使用方法一快速生成
   • 关键细节采用方法二精细处理
2. 建立标准图层体系，方便后期修改
3. 制作脚本自动化重复操作（如批量切片导出）

5. 常见问题与解决方案

5.1 点云缺失区域处理

当遇到点云缺失时，我的处理经验是：

1. 检查相邻切片是否包含该区域
2. 结合现场照片辅助判断
3. 对必要部位进行补充测量
4. 在CAD中用特殊线型标记推测部分

5.2 坐标系统不一致

典型表现是导入CASS后位置偏移，解决方法：

1. 检查原始LAS的坐标系定义
2. 确认Global Mapper中的投影参数
3. 必要时进行坐标校正：

   python复制# 七参数校正示例代码
   def coordinate_transform(x, y, z):
       dx = 1.2  # 平移参数
       dy = -0.8
       dz = 0.5
       rx = 0.00005  # 旋转参数(弧度)
       ry = -0.00003
       rz = 0.00002
       scale = 1.000025  # 尺度因子

       new_x = dx + scale*(x - rz*y + ry*z)
       new_y = dy + scale*(rz*x + y - rx*z)
       new_z = dz + scale*(-ry*x + rx*y + z)
       return new_x, new_y, new_z


5.3 复杂屋顶处理技巧

对于坡屋顶等复杂结构：

1. 创建非平行切片（沿屋面坡度）
2. 在CASS中使用"三维多段线"跟踪
3. 结合剖面图辅助验证
4. 最终用"屋顶生成"工具优化表现

6. 实战经验分享

经过多个项目的实践验证，我总结出以下提升效率的心得：

1. 外业采集阶段：

   • 对重点区域进行多角度扫描
   • 记录控制点坐标用于后期校验
   • 拍摄特征部位照片辅助内业判读

2. 内业处理阶段：

   • 先整体后局部的工作流程
   • 建立标准的图层命名规范（如"WALL_EXT","WINDOW"等）
   • 对重复元素制作图块提高效率

3. 质量控制环节：

   • 设置检查点（如每完成一层检查一次）
   • 关键尺寸进行实地复核
   • 输出前进行拓扑关系检查

最近在一个历史建筑测绘项目中，我们采用方法二成功还原了复杂的檐口装饰线条，精度达到±3mm，客户对成果非常满意。这让我深刻体会到，虽然第二种方法步骤较多，但当遇到精细构件时，其优势就会充分显现。
