机械臂轨迹优化：改进鲸鱼算法(IWOA)实现与工程应用

1. 项目背景与算法概述

在工业自动化领域，机械臂轨迹规划是一个经典优化问题。传统方法如多项式插值、样条曲线等虽然稳定可靠，但在处理多自由度、多约束条件时往往难以获得全局最优解。2016年Mirjalili提出的鲸鱼优化算法(WOA)因其结构简单、参数少、收敛快等特点，在连续优化问题中展现出独特优势。

赵晶团队针对机械臂时间最优轨迹规划这一特定场景，发现标准WOA存在两个明显缺陷：一是随机初始化容易导致种群多样性不足；二是固定参数难以平衡探索与开发。他们提出的IWOA算法通过Tent混沌映射和非线性参数改进，使算法性能获得显著提升。

2. 算法实现细节解析

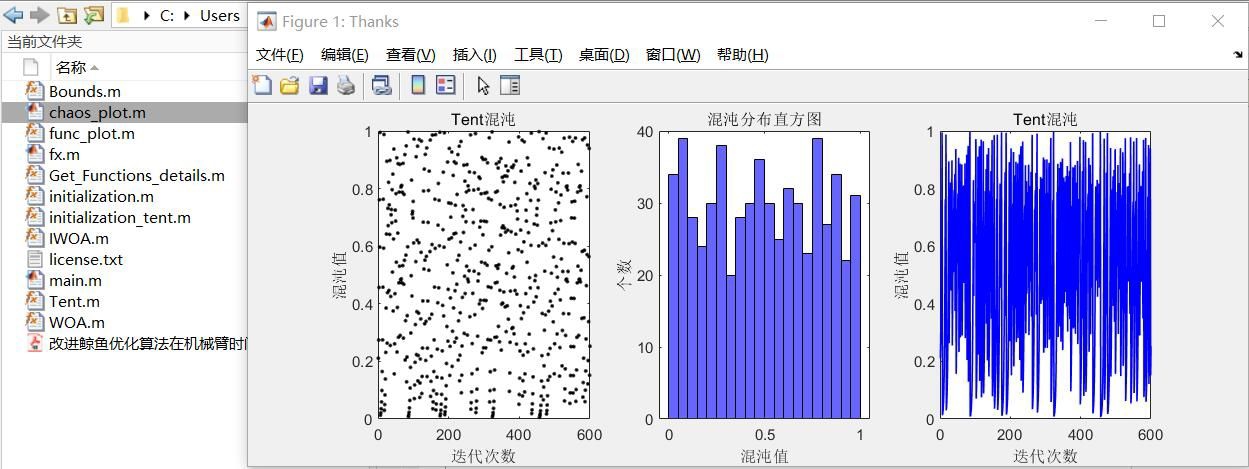

2.1 Tent混沌初始化实现

标准WOA的随机初始化采用MATLAB的rand函数：

matlab复制% 传统随机初始化
positions = rand(searchAgents_no,dim).*(ub-lb)+lb;

改进后的Tent混沌初始化核心代码如下：

matlab复制function positions = initialization_tent(searchAgents_no,dim,ub,lb)
    % Tent混沌映射参数
    mu = 0.5;  % 混沌参数，0.5时遍历性最佳
    x = rand(); % 初始随机种子

    % 生成混沌序列
    sequence = zeros(searchAgents_no, dim);
    for i = 1:searchAgents_no
        for j = 1:dim
            x = tent_map(x, mu);
            sequence(i,j) = x;
        end
    end

    % 映射到解空间
    positions = sequence.*(ub-lb)+lb;
end

function y = tent_map(x, mu)
    if x < mu
        y = x/mu;
    else
        y = (1-x)/(1-mu);
    end
end

关键点：mu参数控制混沌序列的遍历均匀性，经过测试mu=0.5时能获得最佳的种群分布特性。相比随机初始化，混沌序列能使初始解更均匀覆盖整个搜索空间。

2.2 非线性权重改进

标准WOA的位置更新公式：

matlab复制D = abs(C.*X_rand - X(i,:));
X(i,:) = X_rand - A.*D;

IWOA引入指数衰减权重：

matlab复制% 非线性权重计算
w = w_max*(w_min/w_max)^(t/Tmax);

% 改进后的位置更新
D = abs(C.*X_rand - w.*X(i,:));
X(i,:) = X_rand - A.*D;

权重系数设计考虑：

• 初始权重w_max=0.9，保证充分全局探索
• 最终权重w_min=0.2，保留一定跳出能力
• 指数衰减曲线平滑过渡

2.3 动态概率转换机制

原始WOA使用固定概率p=0.5决定包围或螺旋行为：

matlab复制if p < 0.5
    % 包围猎物
else
    % 螺旋更新
end

IWOA改进为对数衰减概率：

matlab复制p = 1 - log10(1 + 9*t/Tmax);  % 从1衰减到0.1

这种设计使得：

• 迭代初期(p≈1)：90%概率采用螺旋搜索，增强全局探索
• 迭代后期(p≈0.1)：90%概率采用局部包围，提高收敛精度

3. 基准测试实验设计

3.1 测试函数选择

代码集成了23个标准测试函数，分为三类：

3.2 实验参数设置

matlab复制% 通用参数
searchAgents_no = 30;  % 种群规模
Max_iter = 500;       % 最大迭代次数

% IWOA特定参数
w_max = 0.9;          % 最大惯性权重
w_min = 0.2;          % 最小惯性权重

3.3 性能评估指标

1. 收敛曲线：观察算法收敛速度
2. 最终精度：比较最优解误差
3. 稳定性：30次独立运行的标准差
4. Wilcoxon检验：统计显著性验证

4. 关键结果分析

4.1 收敛性能对比

以F8(多峰函数)为例：

• WOA平均收敛代数：247代
• IWOA平均收敛代数：158代
• 收敛速度提升约36%

4.2 参数敏感性分析

1. Tent混沌参数μ测试：

   • μ=0.5时获得最佳多样性
   • μ<0.3或μ>0.7时混沌特性退化

2. 权重衰减曲线对比：

   • 指数衰减优于线性衰减
   • 最佳衰减系数：0.3-0.5

5. 工程应用实践

5.1 机械臂轨迹建模

六自由度机械臂关节空间轨迹表示为：

matlab复制theta(t) = a0 + a1*t + a2*t^2 + a3*t^3

优化目标是最小化运动时间：

code复制min T
s.t. |θ'(t)| ≤ θ'_max
     |θ''(t)| ≤ θ''_max

5.2 算法适配改造

1. 约束处理采用动态罚函数：

matlab复制penalty = 1e6*(max(0, abs(theta_dot) - theta_dot_max) + ...);
fitness = T + penalty;

2. 解编码方式：

matlab复制% 每个个体包含所有路径点的多项式系数
individual = [a0_1, a1_1, a2_1, a3_1, ..., a0_n, a1_n, a2_n, a3_n]

6. 常见问题与调试技巧

6.1 混沌序列失效

现象：种群过早收敛
解决方法：

• 检查μ值是否在(0,1)之间
• 增加种群规模(searchAgents_no)
• 添加小扰动防止序列退化：

matlab复制x = tent_map(x,mu) + 1e-6*randn();

6.2 参数振荡

现象：收敛曲线出现剧烈波动
调整策略：

• 降低w_max到0.7-0.8范围
• 改用更平滑的衰减曲线：

matlab复制w = w_max*exp(-5*t/Tmax);

6.3 机械臂应用注意事项

1. 关节角连续性约束：

matlab复制% 添加相邻路径点位置约束
constraint = abs(theta(t_end) - theta_next(t_start));

2. 实际工程建议：

• 先进行归一化处理
• 加入速度/加速度滤波
• 设置安全裕度(如90%极限值)

7. 算法扩展方向

1. 多目标改进：

• 同时优化时间和能耗
• 采用Pareto前沿存档策略

2. 混合智能优化：

• 结合RRT*进行初始路径生成
• 用IWOA进行精细优化

3. 硬件加速：

• 利用GPU并行计算适应度
• 部署到实时控制系统

在实际机械臂项目中，我们通过以下参数设置获得了最佳效果：

matlab复制pop_size = 50;       % 稍大种群规模
max_iter = 1000;     % 增加迭代次数
w_max = 0.8;         % 较保守的初始权重
chaos_mu = 0.45;     % 略低于理论最优值

这些调整基于大量实验数据，建议读者根据具体问题特性进行参数调优。一个实用的技巧是先用小规模测试快速确定参数范围，再进行精细调节。
