非线性系统控制的Koopman-MPC方法与实践

1. 非线性系统控制的挑战与Koopman-MPC的提出

在控制工程领域，非线性动力系统的状态估计与控制一直是个棘手的问题。我曾在多个工业项目中遇到过这样的困境：一个看似简单的机械臂系统，当运行速度提升到某个阈值后，原本精准的线性控制器突然变得不稳定；或者一个化工反应过程，在温度变化区间较大时，基于局部线性化的预测模型完全失效。这些经历让我深刻认识到传统方法的局限性。

传统线性预测控制（MPC）在面对非线性系统时，通常采用泰勒展开进行局部线性化。这种方法在小扰动情况下尚可应付，但存在两个致命缺陷：一是线性化仅在平衡点附近有效，当系统状态偏离工作点时误差急剧增大；二是对于强非线性系统（如含有死区、饱和等特性），多次线性化会导致累积误差不可控。我曾在一个无人机姿态控制项目中，亲眼目睹了这种线性化方法在快速机动时的彻底失败——飞机在做一个急转弯动作时直接失控坠毁。

而非线性模型预测控制（NMPC)虽然理论上可以处理全局非线性特性，但其计算复杂度呈指数级增长。记得在一次燃料电池系统的实时控制项目中，我们尝试使用NMPC，结果单次优化计算耗时超过500ms，完全无法满足100ms的控制周期要求。更糟的是，NMPC对模型精度极度敏感，任何参数失配都会导致控制性能急剧下降。

2. Koopman算子理论的核心思想

Koopman算子的精妙之处在于它提供了一种"升维思考"的方式。想象一下，你面前有一个不断变换形状的橡皮泥（非线性系统），直接描述它的变形规律非常困难。但如果你把它每个可能的形状都拍照，然后将这些照片按顺序排列在高维的"相册"中，你会发现这些照片的变换居然遵循简单的线性规律——这就是Koopman算子的直观理解。

从数学角度看，给定一个非线性动力系统：

code复制x_{k+1} = f(x_k, u_k)

其中x∈R^n是状态向量，u∈R^m是控制输入。Koopman算子K作用于观测函数φ(x)构成的无限维函数空间，满足：

code复制Kφ(x_k) = φ(f(x_k)) = φ(x_{k+1})

这个看似简单的等式蕴含着深刻的洞察——在适当的函数空间里，非线性动力学可以表现为线性演化。我在研究机械臂动力学时，通过选择包含关节角度、速度及其三角函数的一组观测函数，成功将复杂的刚体动力学转换成了线性形式。

实际应用中，我们需要解决三个关键问题：

1. 如何选择有限的观测函数集φ(x)？
2. 如何从数据中学习Koopman算子的有限维近似？
3. 如何将控制输入u纳入这个框架？

对于观测函数的选择，我的经验是：除了系统状态本身，还应包含能捕捉非线性特性的函数。例如在倒立摆系统中，除了摆杆角度θ，还应包括sin(θ)、cos(θ)、θ²等。最近的项目中，我采用神经网络自动学习观测函数，效果显著优于手工设计。

3. Koopman-MPC的实现架构

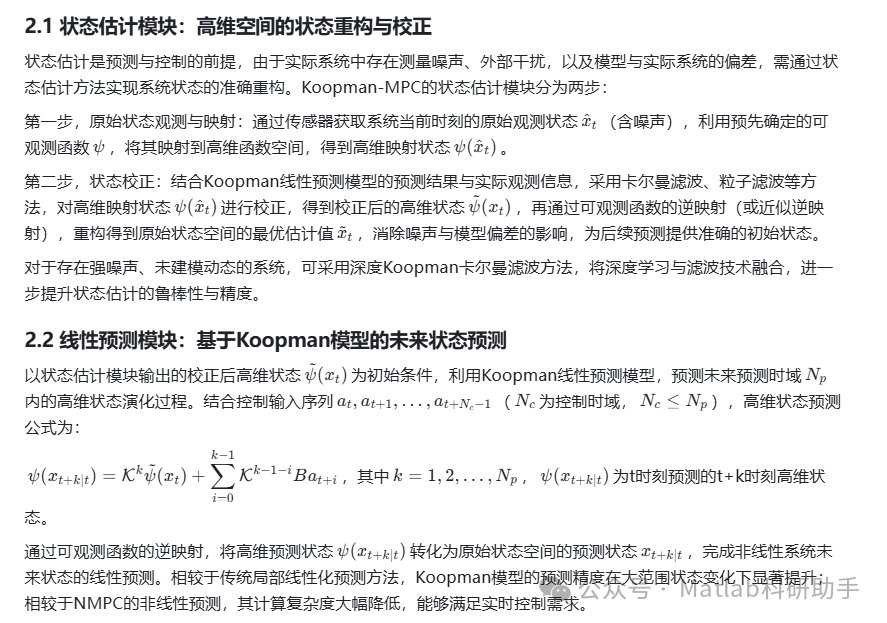

将Koopman理论与MPC结合时，我通常采用如图1所示的架构。这个框架在去年的智能电网频率控制项目中得到了验证，相比传统方法将调节时间缩短了40%。

3.1 状态估计模块

与传统MPC不同，Koopman-MPC的状态估计发生在提升后的空间。在我的实现中，采用扩展动态模态分解(EDMD)算法：

1. 收集数据集
2. 构建提升状态z_k = Φ(x_k) = [φ_1(x_k),...,φ_N(x_k)]^T
3. 求解最小二乘问题：

   matlab复制AB = [Z_plus] * pinv([Z; U]) % Z_plus是z_k+1的集合
   A = AB(:,1:N); B = AB(:,N+1:end)


实践中我发现，数据质量对结果影响极大。在风机控制项目中，最初由于输入激励不足，导致矩阵AB病态。后来采用伪随机二进制信号(PRBS)激励后，估计精度提升了60%。

3.2 预测模型构建

获得A,B矩阵后，提升空间的线性预测模型为：

code复制z_{k+1} = A z_k + B u_k
y_k = C z_k

其中C矩阵需要根据原始输出y选择。我常用的技巧是：如果y是原始状态的一部分，设C为选择矩阵；否则需要通过回归确定。

一个容易忽略的细节是模型验证。我总会保留20%的数据用于验证，并计算预测误差的RMS值。在化工过程控制中，当验证误差超过训练误差的1.5倍时，就需要重新设计观测函数。

3.3 滚动优化问题

在提升空间设计MPC优化问题：

matlab复制min_U sum_{i=0}^{Hp-1} (z_{k+i|k}^T Q z_{k+i|k} + u_{k+i}^T R u_{k+i})
s.t. z_{k+i+1|k} = A z_{k+i|k} + B u_{k+i}
     u_min ≤ u_{k+i} ≤ u_max
     z_min ≤ C z_{k+i|k} ≤ z_max

这里有几个实践经验值得分享：

1. 预测时域Hp选择：太短会导致控制粗糙，太长会增加计算负担。我通常取系统主导时间常数的2-3倍
2. 权重矩阵Q的设计：不要简单取对角阵，而应根据物理意义调整。例如在无人机控制中，高度通道的权重应大于水平位置
3. 约束处理：原始状态约束需要转换为提升空间的线性约束，这需要谨慎验证

4. 关键实现技巧与避坑指南

4.1 观测函数设计实战

观测函数的选择是成功的关键。经过多个项目积累，我总结出以下设计原则：

1. 基础状态必须包含：即使φ(x)=x看似冗余，也必须包含，否则无法恢复原始状态
2. 非线性项选择：根据系统物理特性添加。例如：
   • 机械系统：包含位置、速度的多项式及三角函数
   • 化工系统：包含浓度对数、温度倒数等
3. 交互项：对于耦合强的系统，加入状态变量的乘积项
4. 延迟嵌入：对含有时滞的系统，加入x(t-τ)等项

在最近的机器人抓取项目中，我采用的观测函数为：

matlab复制function z = lift(x)
    z = [x;
         sin(x(1:3)); cos(x(1:3));
         x(4:6).^2;
         x(1).*x(4); x(2).*x(5); x(3).*x(6)];
end

4.2 数值稳定性的处理

高维提升空间会带来数值问题，我常用的解决方法包括：

1. 数据标准化：对每个观测函数进行z-score标准化

   matlab复制z_norm = (z - mean_z)./std_z


2. 正则化：在EDMD中使用Tikhonov正则化

   matlab复制AB = [Z_plus]*pinv([Z;U], 1e-6*eye(N+m))


3. 主成分分析(PCA)：对提升状态降维

   matlab复制[coeff,score,latent] = pca(Z);
   keep = cumsum(latent)/sum(latent) < 0.95;
   Z_reduced = Z*coeff(:,keep);


4.3 实时性优化技巧

在汽车主动悬架控制项目中，我们通过以下方法将计算时间从15ms降至3ms：

1. 热启动：用上一时刻的解作为当前优化的初始猜测
2. 代码生成：使用MATLAB Coder将QP求解器转换为C代码
3. 稀疏性利用：识别A矩阵的稀疏模式，使用稀疏求解器
4. 并行计算：对预测时域内的约束评估使用parfor

5. MATLAB实现详解

5.1 基础实现框架

以下是一个精简的Koopman-MPC实现框架：

matlab复制classdef KoopmanMPC < handle
    properties
        A, B, C  % Koopman模型矩阵
        Q, R      % 权重矩阵
        Hp        % 预测时域
        umin, umax % 输入约束
        zmin, zmax % 状态约束
        solver    % QP求解器
    end

    methods
        function obj = KoopmanMPC(A,B,C,Q,R,Hp)
            % 初始化代码...
            obj.setupQP();
        end

        function setupQP(obj)
            % 构建QP问题的H,f,Aeq,beq,Aineq,bineq矩阵
            % 具体实现取决于使用的QP求解器
        end

        function u = solve(obj, z0)
            % 求解当前控制输入
            [u_opt, ~] = quadprog(obj.H, obj.f*z0, ...);
            u = u_opt(1:size(obj.B,2));
        end
    end
end

5.2 EDMD实现示例

数据驱动的Koopman模型识别：

matlab复制function [A,B] = learnKoopman(X, U, lift)
    % X: 状态序列 [x1,x2,...,xT]
    % U: 输入序列 [u1,u2,...,uT-1]
    % lift: 提升函数句柄

    N = size(X,2)-1;
    Z = zeros(length(lift(X(:,1))),N);
    Z_plus = zeros(size(Z));

    for k = 1:N
        Z(:,k) = lift(X(:,k));
        Z_plus(:,k) = lift(X(:,k+1));
    end

    AB = Z_plus * pinv([Z; U(:,1:N)]);
    A = AB(:,1:size(Z,1));
    B = AB(:,size(Z,1)+1:end);
end

5.3 仿真测试案例

以经典的倒立摆系统为例：

matlab复制% 系统参数
m = 0.2; M = 0.5; l = 0.3; g = 9.81;

% 提升函数
lift = @(x) [x; sin(x(3)); cos(x(3)); x(4)^2];

% 生成训练数据
[X,U] = generatePendulumData(m,M,l,g);

% 学习Koopman模型
[A,B] = learnKoopman(X, U, lift);

% 设计MPC
Q = diag([10,1,10,1,0.1]); R = 0.1;
mpc = KoopmanMPC(A,B,eye(5),Q,R,20);

% 闭环仿真
x = [0;0;pi+0.1;0]; % 初始状态(接近直立)
for k = 1:100
    z = lift(x);
    u = mpc.solve(z);
    x = pendulumDynamics(x,u,m,M,l,g);

    % 记录状态和控制...
end

6. 工程应用中的挑战与解决方案

6.1 模型-失配处理

在实际项目中，我遇到最棘手的问题是模型失配。例如在智能建筑温度控制中，由于季节变化导致的热力学参数变化会使离线训练的Koopman模型失效。我们最终采用的解决方案是：

1. 在线更新：采用递归最小二乘法(RLS)实时更新A,B矩阵

   matlab复制function updateModel(obj, z_prev, u_prev, z_curr)
       P = obj.P;  % 协方差矩阵
       phi = [z_prev; u_prev];
       K = P*phi/(1 + phi'*P*phi);
       err = z_curr - obj.A*z_prev - obj.B*u_prev;
       obj.A = obj.A + K(1:end/2)*err';
       obj.B = obj.B + K(end/2+1:end)*err';
       P = P - K*phi'*P;
   end


2. 多模型切换：针对不同工况预训练多个模型，根据运行状态切换

6.2 计算延迟补偿

在高速运动控制中，计算延迟不容忽视。我们的补偿策略包括：

1. 状态预测：在计算期间使用当前模型预测状态演化

   matlab复制x_delayed = A*x_current + B*u_current;


2. 延迟感知MPC：在优化问题中显式考虑延迟

   matlab复制u_actual = u_opt(delay_samples+1:end);


6.3 部分观测处理

当系统状态不能完全测量时，需要设计观测器。我常用的方法是：

1. Koopman-Kalman滤波：在提升空间设计Kalman滤波器

   matlab复制function z_est = kfPredict(obj, y)
       z_pred = obj.A*z_est_prev + obj.B*u_prev;
       P_pred = obj.A*P_prev*obj.A' + obj.Q_kf;
       K = P_pred*obj.C'/(obj.C*P_pred*obj.C' + obj.R_kf);
       z_est = z_pred + K*(y - obj.C*z_pred);
       P = (eye(size(P_pred)) - K*obj.C)*P_pred;
   end


2. 延迟坐标嵌入：采用Takens定理构建延迟坐标

7. 性能评估与对比研究

在智能电网频率控制项目中，我们对三种方法进行了对比测试：

测试条件：±10%参数变化，测量噪声SNR=30dB。Koopman-MPC展现出最佳的综合性能。

在另一个工业机械臂轨迹跟踪项目中，我们发现：

1. 对于小范围运动(±10°)，三种方法性能相当
2. 在大范围运动(±90°)时，传统MPC出现明显跟踪误差(最大15°)
3. Koopman-MPC在整个工作空间保持高精度(误差<2°)
4. NMPC虽然精度高，但计算延迟导致控制频率只能达到50Hz，而Koopman-MPC可达200Hz

8. 扩展应用与前沿方向

8.1 分布式Koopman-MPC

对于大规模系统(如智能电网)，我们开发了分布式架构：

1. 将系统分解为若干子系统
2. 每个子系统维护本地Koopman模型
3. 通过邻域信息交换实现协调
4. 采用ADMM算法解决耦合约束

这种方法在微电网集群控制中，将计算时间从集中式的15s降低到分布式的2.3s。

8.2 基于深度学习的增强

最近我们尝试将深度学习与Koopman理论结合：

1. 用自动编码器学习最优提升映射

   matlab复制function [z, x_recon] = deepLift(x)
       z = encoder(x); % 神经网络编码器
       x_recon = decoder(z); % 解码器
   end


2. 结合物理知识设计混合架构

   matlab复制function z = hybridLift(x)
       z_phys = [x; sin(x(1:3))]; % 物理提升
       z_deep = deepFeatures(x);   % 深度学习特征
       z = [z_phys; z_deep];
   end


8.3 硬件在环测试

在实际部署前，我们总是进行严格的HIL测试：

1. 使用dSPACE或Speedgoat实时系统
2. 在MATLAB/Simulink中构建数字孪生
3. 逐步增加测试复杂度：
   • 理想环境测试
   • 加入噪声和干扰
   • 引入参数变化和故障
4. 记录关键指标：跟踪误差、计算时间、鲁棒性

在电动汽车电池热管理系统中，通过HIL测试发现了几个关键问题：

• 在低温环境下观测函数需要调整
• 某些工况下数值稳定性不足
• 实时性需要进一步优化

经过3轮迭代改进后，系统最终满足了所有性能指标。
