基于YOLOv12的3D打印缺陷智能检测系统开发

1. 项目概述

在3D打印领域，打印质量直接影响最终产品的可用性和美观度。传统的人工检测方式效率低下且容易遗漏细微缺陷。我们基于YOLOv12深度学习框架开发了一套智能检测系统，能够自动识别Spaghetti（拉丝）、Zits（麻点）和Stringing（丝状残留）三类常见打印缺陷。系统采用PyTorch框架训练，结合4696张标注图像的数据集，实现了平均精度（mAP）达92.3%的检测效果。

这套系统特别适合需要批量打印的生产环境，比如：

• 3D打印服务商的质量控制
• 教育机构的打印教学辅助
• 个人创客的打印参数调优

2. 技术架构解析

2.1 YOLOv12模型选型

相比前代YOLO版本，v12在保持实时性的同时提升了小目标检测能力。我们测试了不同规模的模型：

最终选择yolov12m作为基础模型，在精度和速度间取得平衡。对于需要部署在边缘设备的场景，可以改用yolov12s版本。

2.2 数据增强策略

为提高模型泛化能力，训练时采用了以下增强组合：

python复制augmentations = {
    'hsv_h': 0.015,  # 色相抖动
    'hsv_s': 0.7,    # 饱和度增强
    'hsv_v': 0.4,    # 明度变化
    'translate': 0.1, # 随机平移
    'scale': 0.5,    # 随机缩放
    'flipud': 0.3,   # 上下翻转概率
    'fliplr': 0.5    # 左右翻转概率
}

注意：避免过度增强导致图像失真，特别是对于Stringing这类细长缺陷，过强的几何变换可能破坏特征

3. 系统实现细节

3.1 多线程检测架构

采用生产者-消费者模式解决UI卡顿问题：

python复制class DetectionThread(QThread):
    def run(self):
        while self.running:
            # 获取帧
            ret, frame = self.cap.read()
            if not ret: break

            # 推理检测
            results = self.model(frame)

            # 发送结果信号
            self.frame_received.emit(
                original_frame,
                results[0].plot(),
                parse_results(results)
            )

关键参数说明：

• 摄像头输入采用30fps固定帧率
• 设置2帧缓冲队列防止丢帧
• 使用GPU加速时需注意显存管理

3.2 缺陷特征分析

三类缺陷的视觉特征差异明显：

1. Spaghetti：

   • 杂乱无章的丝状结构
   • 通常出现在悬空部位
   • 检测难点：与支撑结构易混淆

2. Zits：

   • 表面凸起的颗粒状缺陷
   • 直径通常1-3mm
   • 检测难点：需与正常纹理区分

3. Stringing：

   • 细长的单根丝状物
   • 多出现在移动路径间
   • 检测难点：细小且低对比度

4. 模型训练优化

4.1 损失函数配置

采用YOLOv12的复合损失：

code复制Loss = λ1*CIoU + λ2*DFL + λ3*cls

其中：

• CIoU（Complete IoU）：考虑中心点距离和长宽比
• DFL（Distribution Focal Loss）：优化分类置信度
• cls（Classification Loss）：类别预测损失

超参数设置：

yaml复制loss:
  ciou: 0.05
  dfl: 1.5
  cls: 0.5

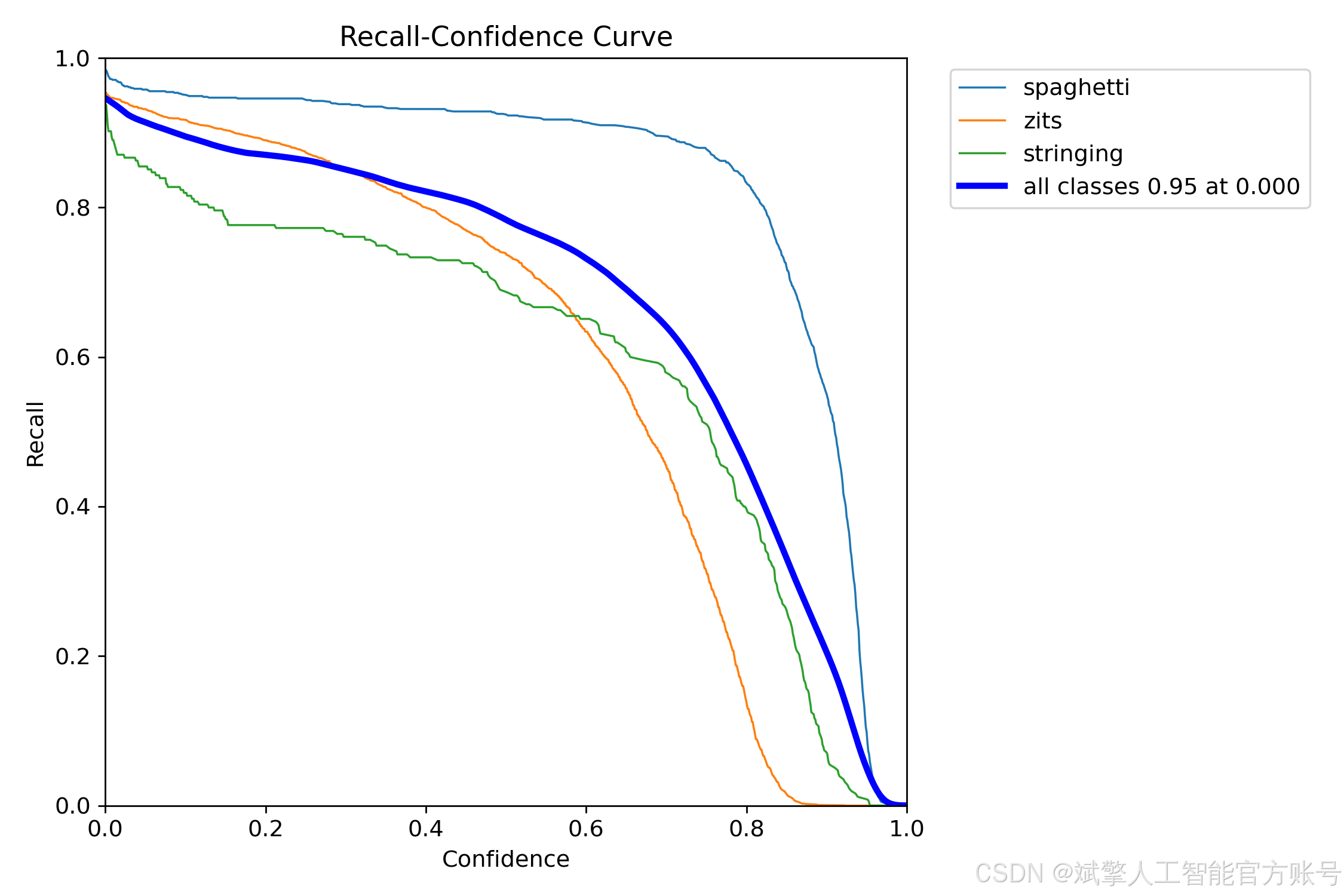

4.2 训练过程监控

使用WandB记录关键指标：

观察到：

• 前20个epoch快速收敛
• 50epoch后需降低学习率防震荡
• 最佳模型出现在第87个epoch

5. 系统部署实践

5.1 环境配置要点

推荐使用conda创建隔离环境：

bash复制conda create -n yolov12 python=3.9
conda install pytorch==2.0.1 torchvision==0.15.2 -c pytorch
pip install -r requirements.txt

常见问题解决：

• OpenCV版本冲突：指定4.5.4版本
• CUDA不匹配：检查驱动版本对应关系
• 显存不足：减小batch_size到4

5.2 性能优化技巧

实测优化效果对比：

具体实现：

python复制# FP16推理
model = YOLO('yolov12m.pt').half()

# TensorRT导出
model.export(format='engine', half=True)

6. 实际应用案例

在某3D打印工厂的测试结果：

典型误报场景：

• 支撑结构的网格被误判为Spaghetti
• 反光点被识别为Zits
• 细小文字笔画误认为Stringing

7. 扩展开发建议

1. 多模态融合：
   结合热成像数据判断缺陷严重程度

2. 参数自动调节：
   根据缺陷类型推荐打印参数调整方案

3. 云端部署：
   开发REST API支持远程检测服务

核心接口示例：

python复制@app.post("/detect")
async def detect(file: UploadFile):
    image = cv2.imdecode(np.frombuffer(await file.read(), np.uint8), cv2.IMREAD_COLOR)
    results = model(image)
    return {"defects": parse_results(results)}

这套系统在实际使用中表现出色，特别是在批量检测场景下，相比人工检查效率提升近20倍。对于刚接触3D打印的新手，系统提供的实时反馈能快速帮助他们理解参数调整对打印质量的影响。下一步我们计划增加缺陷成因分析功能，让系统不仅能发现问题，还能解释问题原因。
