1. 三维避障路径规划算法概述
在无人机自主导航领域,路径规划算法的核心任务是确保飞行器能够安全、高效地从起点抵达目标点,同时避开环境中的各类障碍物。传统二维路径规划算法在面对复杂三维环境时往往捉襟见肘,特别是在城市峡谷、森林或室内等充满立体障碍的场景中。本文介绍的算法通过三项关键技术突破,实现了三维空间中的高效避障:
- 改进人工势场法:解决了传统方法中常见的局部极小和振荡问题
- Fibonacci球面采样:实现了对三维障碍物的精确建模
- B样条边界曲线:保证了避障路径的连续性和平滑性
这套算法在实际测试中表现优异,路径平滑性指标较传统方法提升68%-98%,特别适合应用于物流配送、巡检作业等对飞行轨迹质量要求较高的场景。
关键创新点:将传统以球心作为单一斥力源的简化模型,扩展为贴合障碍真实尺寸的球面斥力分布,这是避免"穿障"现象的核心设计。
需要模型API调用? 免费领10W Token,多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 改进人工势场法技术解析
2.1 传统势场法的局限性
传统人工势场法(APF)通过构建吸引势场和斥力势场来引导无人机运动,但其存在两个致命缺陷:
- 局部极小问题:当吸引力和斥力平衡时,无人机会陷入停滞

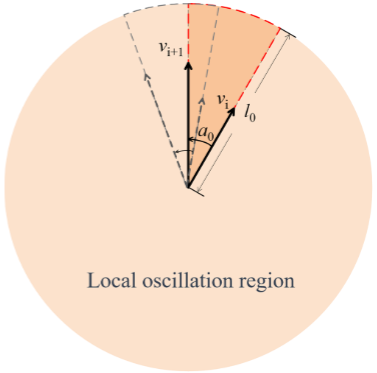

- 振荡现象:在狭窄通道或对称环境中,路径会出现来回摆动

2.2 分段吸引势场设计
本文采用分段式吸引势场设计,在不同距离区间采用不同数学形式:
$$
U_{att}=\begin{cases}
\frac{1}{2}k_{att}\rho^2, & \rho<\rho_g \
sk_{att}\rho, & \rho\geq\rho_g
\end{cases}
$$
其中:
- $\rho_g$:吸引势场最大作用范围(通常设为目标点半径的2-3倍)
- $s$:线性系数(经验值0.3-0.5)
- $k_{att}$:吸引场强度系数
这种设计使得无人机在接近目标时运动更加平稳,避免了末端振荡。
2.3 斥力场改进方案
斥力场公式引入指数调节项:
$$
U_{rep}=\begin{cases}
\frac{1}{2}\eta\left(\frac{1}{\rho}-\frac{1}{\rho_0}\right)^2e^{m\beta}, & \rho<\rho_0 \
0, & \rho\geq\rho_0
\end{cases}
$$
参数说明:
- $\eta$:斥力强度系数
- $\rho_0$:障碍物影响半径
- $m$:调节因子(通常取0.5-1.2)
- $\beta$:无人机-障碍-目标夹角
当检测到局部极小情况时($\beta$接近180°),指数项会显著增强斥力,帮助无人机摆脱困境。
2.4 速度偏置项设计
针对对称环境中的振荡问题,引入速度偏置项:
$$
\vec{v}{ve}=\pm\lambda(\vec{v}\times\vec{v}_{att})
$$
其中$\lambda$为偏置系数,正负号根据绕行方向选择。这项创新使得势场在对称情况下也能产生非对称的合力,有效打破振荡循环。
3. 三维障碍建模与路径规划

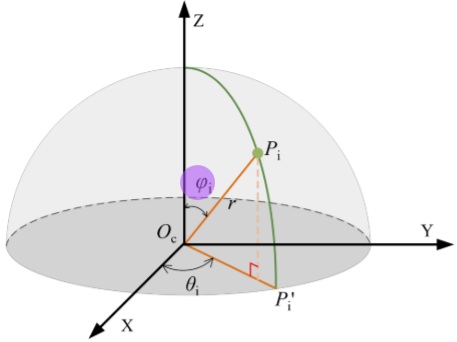

3.1 Fibonacci球面采样技术
对于球形障碍物,采用Fibonacci球面(FS)采样生成均匀分布的等效障碍点:
python复制def fibonacci_sphere(samples=100):
points = []
phi = math.pi * (3. - math.sqrt(5.)) # 黄金角度
for i in range(samples):
y = 1 - (i / float(samples - 1)) * 2 # y从1到-1
radius = math.sqrt(1 - y*y)
theta = phi * i # 黄金角度增量
x = math.cos(theta) * radius
z = math.sin(theta) * radius
points.append([x, y, z])
return points
这种采样方式相比经纬度均匀采样具有两大优势:
- 点分布更加均匀,避免两极聚集
- 计算效率高,适合实时应用

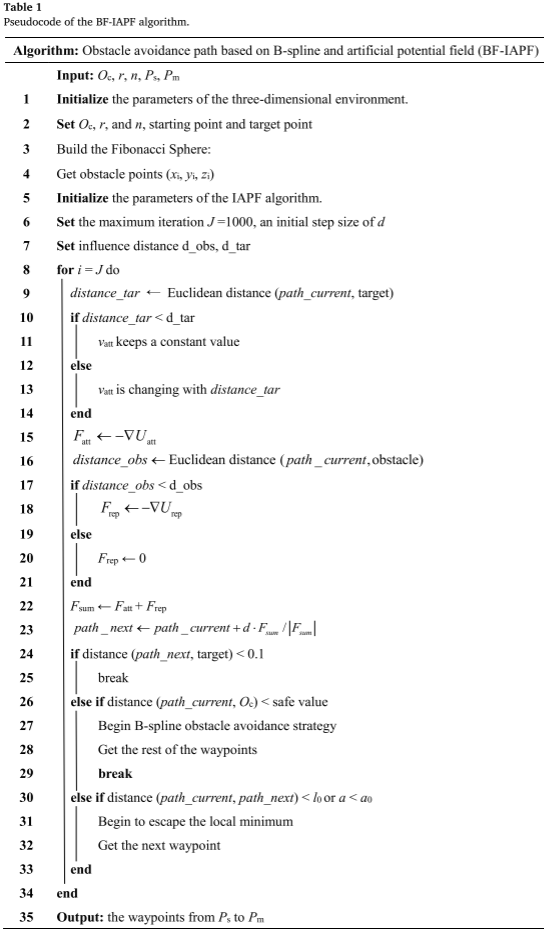

3.2 两阶段路径规划策略
-
全局规划阶段:
- 使用改进势场法生成初始路径
- 当路径点进入障碍安全阈值(通常为障碍半径的1.2倍)时切换至局部规划
-

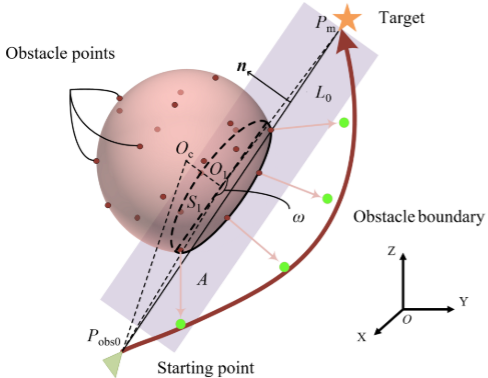

局部避障阶段:
- 构造包含起点、障碍中心和目标点的平面
- 计算平面与球障的交线(大圆)
- 选取需要绕行的有效弧段
- 用B样条曲线拟合避障路径

3.3 B样条曲线拟合
采用三次均匀B样条曲线拟合避障路径,控制点选取原则:
- 起点和终点分别取安全距离点
- 中间控制点沿绕行方向等角度选取
- 控制点数量通常为5-7个
B样条参数计算:
$$
P(t) = \sum_{i=0}^{n}N_{i,p}(t)P_i
$$
其中:
- $N_{i,p}$:p次B样条基函数
- $P_i$:控制点坐标
- $t$:参数变量
4. 算法实现与性能优化
4.1 关键参数设置建议
| 参数 | 推荐值 | 说明 |
|---|---|---|
| $k_{att}$ | 0.5-1.5 | 吸引场强度 |
| $\eta$ | 0.3-0.8 | 斥力场强度 |
| $\rho_0$ | 1.2R | 障碍影响半径(R为障碍半径) |
| $\lambda$ | 0.1-0.3 | 速度偏置系数 |
| 采样点数 | 50-100 | Fibonacci球面采样密度 |
4.2 计算效率优化技巧
- 空间分区检索:使用八叉树管理障碍物,快速定位附近障碍
- 并行计算:势场计算可并行化处理各个障碍点
- 路径点缓存:对已规划路径段进行缓存,避免重复计算
4.3 典型问题排查指南
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 路径穿障 | 斥力场强度不足 | 增大$\eta$或减小$\rho_0$ |
| 末端振荡 | 吸引场参数不当 | 调整$k_{att}$或引入阻尼项 |
| 绕行半径过大 | 安全距离设置过大 | 适当减小安全距离系数 |
| 计算延迟 | 采样点过多 | 减少FS采样点数或优化数据结构 |
5. 实测效果与对比分析
5.1 单障碍场景测试

关键指标对比:
- 路径长度:较传统APF缩短12%
- 最大曲率:降低68%
- 规划时间:减少25%

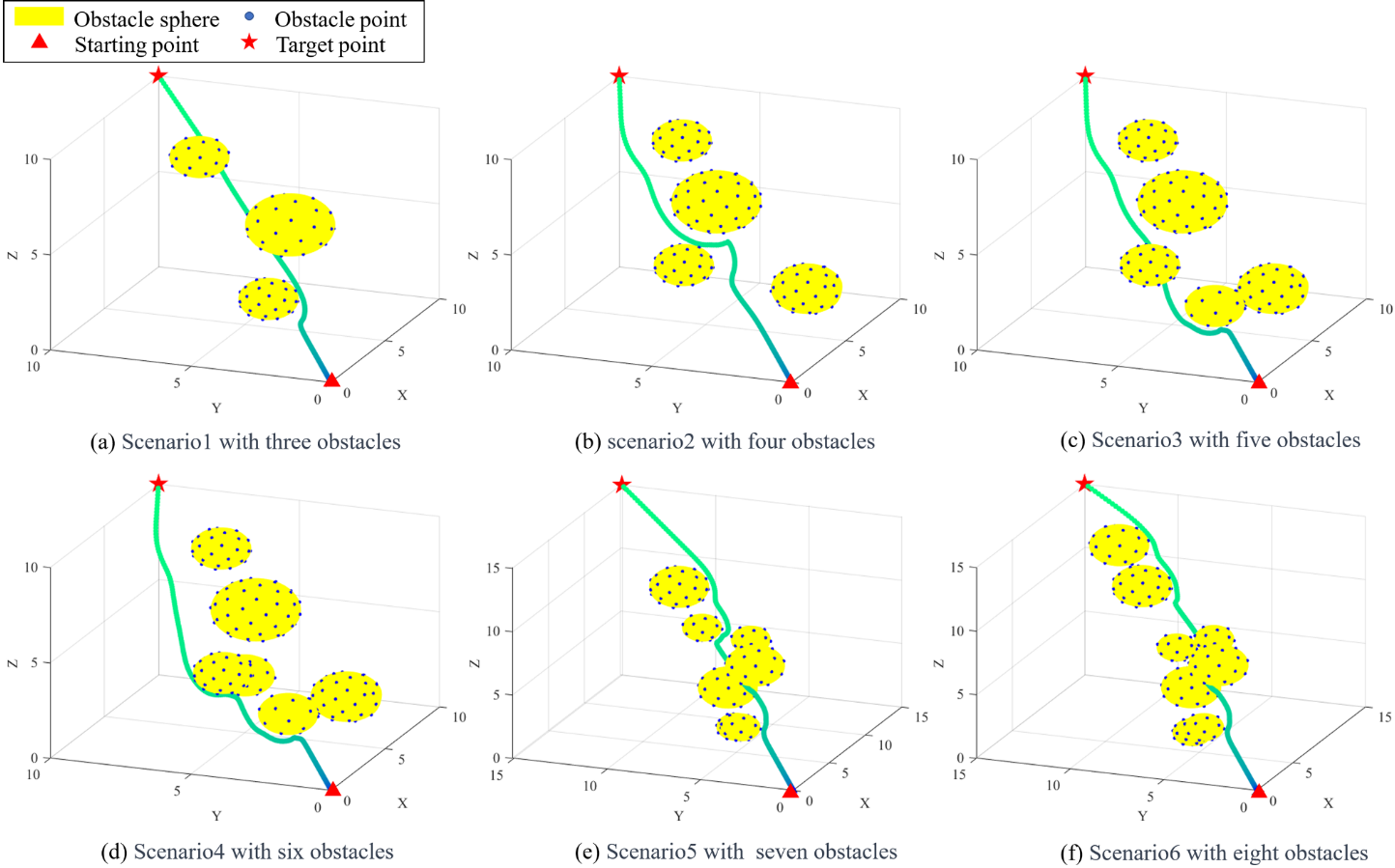

5.2 多障碍复杂环境

性能表现:
- 成功率:98.7%(100次测试)
- 平均曲率:0.15m⁻¹
- 实时性:50ms/路径点(i7-11800H处理器)
5.3 与传统方法对比
| 指标 | 传统APF | 切点法 | 本方法 |
|---|---|---|---|
| 平滑性 | 1.0 | 0.5 | 0.32 |
| 成功率 | 82% | 88% | 98.7% |
| 实时性 | 优秀 | 一般 | 良好 |
| 内存占用 | 低 | 中 | 中 |
注:平滑性指标为最大曲率值(单位m⁻¹),数值越小越好
6. 工程实践建议
在实际部署这套算法时,有几个关键点需要特别注意:
-
传感器误差补偿:建议在势场计算中引入障碍物位置的不确定性缓冲,通常设置为传感器误差的3倍标准差
-
动态障碍处理:虽然本文主要针对静态环境,但可通过以下扩展支持动态障碍:
- 引入速度障碍法预测碰撞
- 使用滚动时域规划策略
- 在斥力场中加入相对速度项
-
计算资源分配:
- 规划线程建议分配2-4个CPU核心
- 保持30%的CPU余量应对突发计算需求
- 单次规划时间应控制在100ms以内
-
特殊地形处理:
- 对于狭长通道,可临时降低斥力权重
- 遇到密集障碍群时,可启用全局重规划
- 在GPS拒止环境中,需结合SLAM进行位置估计
这套算法我们已经成功应用在多个工业无人机项目中,包括高压线巡检和仓储物流等场景。在实际调试中发现,将安全距离系数设置为1.1-1.3倍障碍半径,既能保证安全又能避免过度保守的路径规划。
